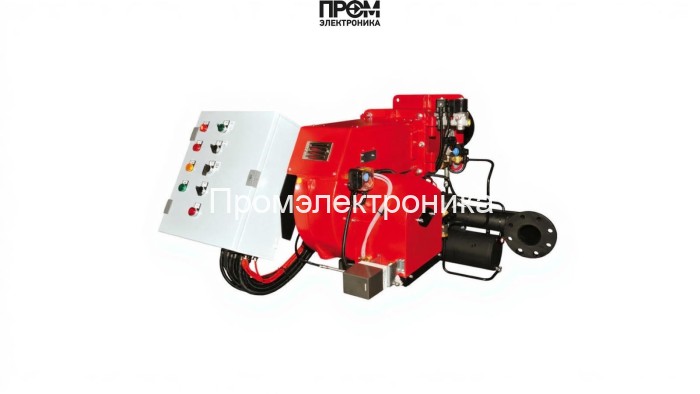

Газомазутная горелка Ecoflam MULTIFLAM D 200.1 PAB TL GN SR

Газомазутная горелка Ecoflam MULTIFLAM D 200.1 PAB TL GN SR — краткое техническое описание

Представленная горелка — промышленный комбинированный агрегат для поочередного и автоматизированного сжигания газа и мазута с рабочим диапазоном мощности 414–2150 кВт. Конструкция ориентирована на высокую эксплуатационную надёжность, простоту сервисного обслуживания и соответствие современным требованиям энергоэффективности и контролю выбросов на 2026 год. Корпус и электрическая часть закрыты по классу IP55, что обеспечивает защиту от пыли и влаги в типичных котельных помещениях.

Ключевые технические параметры

• Диапазон мощности: 414–2150 кВт;
• Тип топлива: газ (метан/пропан) / мазут (вязкость до 50°E при 50°C);
• Длина пламенной трубы: 485 мм (удлинённый тип);
• Электропитание: 220/380 В; потребляемая мощность до 16 500 Вт; электродвигатель 4000 Вт;
• Противодавление топки: 0–11 мбар; рабочая температура: −10…+60 °C;
• Габариты: 163.5×84.8×73.5 см; масса: 220 кг.

Состав узлов и основных компонентов

Конструктивно горелка выполнена модульно, что упрощает диагностику и замену изнашиваемых частей. В состав входят следующие узлы и комплектующие:

• топливный насос — обеспечивает стабильную подачу мазута с регулировкой давления и подогревом линии при необходимости;
• форсунки — сменные сопла для оптимальной факельной геометрии и адаптации под вид топлива;
• электроды розжига и контроля пламени — обеспечивают надежный воспламен и мониторинг горения;
• трансформатор розжига — формирует высоковольтные импульсы для запальной цепи;
• датчик пламени — фотоэлемент/ионный датчик для моментального контроля наличия пламени;
• топочный автомат (система управления горением) — многофункциональный контроллер с логикой перехода топлива, диагностикой и протоколами безопасности;
• реле давления — контролирует параметры топлива/воздуха и защищает систему при отклонениях от нормы;
• серво‑привод — обеспечивает точное позиционирование клапанов и заслонок для модуляции подачи топлива и воздуха;
• клапан (газовый/масляный) — запорные и предохранительные элементы с быстрым срабатыванием при аварийных состояниях.

Особенности эксплуатации и сервис

• Модульная архитектура снижает время простоя при техобслуживании: замена форсунок, электродов или серво‑привода производится без демонтажа основного каркаса.
• Автоматический переход между газом и мазутом реализуется через топочный автомат с преднастройками и защитой по реле давления и датчику пламени.
• Рекомендуемые процедуры: ежемесячная визуальная проверка огневой головы и электрических соединений; периодическая промывка форсунок и проверка насосной секции; калибровка датчиков и тестирование трансформатора розжига при регламентных ТО.

Преимущества для интеграции в котельную

• Высокая надёжность при чередовании топлива и в условиях изменяющейся подачи ресурсов;
• Соответствие современным требованиям энергоэффективности и экологического контроля, возможность тонкой модуляции горения для снижения выбросов;
• Универсальные присоединительные переходы (Rp 2" или фланцы DN65/DN80) для быстрой установки на существующие котлы;
• Упрощённый сервис благодаря доступу к ключевым узлам: топливному насосу, форсункам, электродам и управляющему шкафу.

Ecoflam MULTIFLAM D 200.1 PAB TL GN SR проектирована как комплексное решение для промышленных и коммунальных установок, где требуется надежное резервирование топлива, простота интеграции и соответствие современным нормам безопасности и экологии.
