Газодизельная горелка Elco VGL 5.1000 M

Все товары Elco →

Газодизельная горелка Elco VGL 5.1000 M. Вид топлива: газовая/дизельная; Мощность горелки: от 240 до 1000 кВт; Исполнение горелки: прогрессивная.

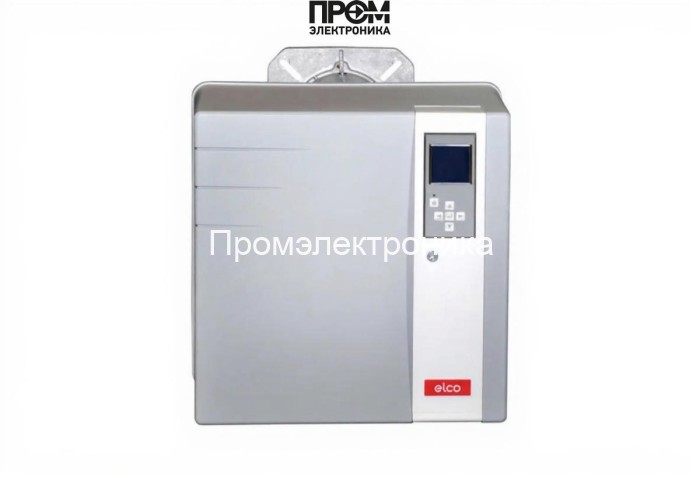

Газодизельная горелка Elco VGL 5.1000 MУвеличить фото

Основные характеристики

Бренды
Elco
Вес
60 кг
Вид топлива
газовая/дизельная
Вид горелки
комбинированная
Мощность горелки
от 240 до 1000 кВт
Класс пылевлагозащиты
IP41
Все характеристики →Документы · 0

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Проверка исполнения

Что проверить перед заказом

Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.

Мощность и противодавление

от 240 до 1000 кВт · от 0 до 9 мбар

Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.

Топливо и управление

газовая/дизельная · прогрессивная

Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.

Питание, монтаж и комплект

220 В · без газовой рампы, без головы сгорания

Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.

Как проверить рабочую точку →Официальная документация →Комбинированные горелки →
01

Описание

Газодизельная горелка Elco VGL 5.1000 M. Каталожные параметры этого исполнения: вид топлива: газовая/дизельная; мощность горелки: от 240 до 1000 кВт; исполнение горелки: прогрессивная; электропитание: 220 В; противодавление: от 0 до 9 мбар; комплектация: без газовой рампы, без головы сгорания.

Проверка перед заказом

Сопоставьте заявленные параметры с рабочей диаграммой производителя и требованиями вашей установки. Указанный диапазон мощности не заменяет проверку противодавления камеры, давления топлива и условий монтажа.

В каталоге указана комплектация: без газовой рампы, без головы сгорания. Уточните, какие принадлежности входят в выбранный артикул и какие поставляются отдельно.

Идентификация исполнения

При запросе предложения укажите полное наименование Газодизельная горелка Elco VGL 5.1000 M, количество и маркировку изготовителя. Для замены приложите модель котла или печи, фотографию шильдика и монтажные размеры. Это позволяет проверить версию, подключение и комплект поставки.

02

Характеристики

Наименование
Газодизельная горелка Elco VGL 5.1000 M
Бренды
Elco
Вес
60 кг
Вид топлива
газовая/дизельная
Вид горелки
комбинированная
Мощность горелки
от 240 до 1000 кВт
Класс пылевлагозащиты
IP41
Исполнение горелки
прогрессивная
Электропитание
220 В
Комплектация
без газовой рампы, без головы сгорания
Электродвигатель
1500 Вт
Потребляемая электрическая мощность
2200 Вт
Страна бренда
Италия
Противодавление
от 0 до 9 мбар
03

Техническая документация

Запросите документацию по полному обозначению оборудования.

Каталог запчастей производителя

Взрывсхемы и запчасти горелки

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Нажмите на схему, чтобы открыть её в полном размере. Номера позиций связывают изображение со списком деталей под ним. На схемах могут быть показаны разные варианты узла; учитывайте условия применения в списке.

Взрывсхема: корпус горелки, электрические компоненты

Взрывсхема: корпус горелки, электрические компоненты — Газодизельная горелка Elco VGL 5.1000 M
Открыть схему в полном размере ↗Документ 420011041700A · R8220336-01 - 06/06/2019 · страница 2

Запчасти на схеме

  1. Поз. 1005
    Шнур уплотнительный камеры подачи воздуха на корпусе горелки 109X6X7 Elco 13009640

    Артикул: 13009640

    Период по каталогу: 03-2019 — конец периода не указан

  2. Поз. 1006
    Направляющая всасываемого воздуха Ecoflam 65326224

    Артикул: 65326224

    Период по каталогу: 03-2019 — конец периода не указан

  3. Поз. 1011
    Крышка 169X93X67/серводвигатель V 5-6 Elco 65326223

    Артикул: 65326223

    Период по каталогу: 03-2019 — конец периода не указан

  4. Поз. 1020
    Звукоизоляция 275 x 302 мм

    Артикул: 13009641

    Период по каталогу: 03-2019 — конец периода не указан

  5. Поз. 1041
    Сервопривод Elco STE4,5 B0.37/6 -L

    Артикул: 65326229

    Период по каталогу: 03-2019 — конец периода не указан

  6. Поз. 1051
    Воздушная заслонка Elco 65326225

    Артикул: 65326225

    Период по каталогу: 03-2019 — конец периода не указан

  7. Поз. 1090
    Муфта пропуска провода Elco 54X36X8, 13016845

    Артикул: 13016845

    Период по каталогу: 03-2019 — конец периода не указан

  8. Поз. 1100
    Кожух горелки пластиковый серый 590X547X476+винт/V 5-6 Elco 65301016

    Артикул: 65301016

    Период по каталогу: 03-2019 — конец периода не указан

  9. Поз. 1101
    Фиксирующий винт кожуха M5 x 15 мм

    Артикул: 65300519

    Период по каталогу: 03-2019 — конец периода не указан

  10. Поз. 1102
    Прокладка/кожух-LEAK 10X3 Elco 13009772

    Артикул: 13009772

    Период по каталогу: 03-2019 — конец периода не указан

  11. Поз. 1110
    Уплотнение (фиксатор) кабелей резиновое 42X23X13 2XD3 Elco 13014004

    Артикул: 13014004

    Период по каталогу: 03-2019 — конец периода не указан

  12. Поз. 1120
    Окно смотровое D20/18X10 Elco 13020327

    Артикул: 13020327

    Период по каталогу: 03-2019 — конец периода не указан

  13. Поз. 1150
    Конденсатор 6 мкФ в комплекте

    Артикул: 13010016

    Период по каталогу: 03-2019 — конец периода не указан

  14. Поз. 1155
    Ниппель измерения давления воздуха в сборе Ø5 - Ø6 мм 13009651

    Артикул: 13009651

    Период по каталогу: 03-2019 — конец периода не указан

  15. Поз. 1160
    Гибкая импульсная трубка 500 мм

    Артикул: 13015497

    Период по каталогу: 03-2019 — конец периода не указан

  16. Поз. 1165
    Электродвигатель ACC 140 Вт 13011607

    Артикул: 13011607

    Период по каталогу: 03-2019 — конец периода не указан

  17. Поз. 1170
    Направляющая всасываемого воздуха для VG5.950/1200, черная

    Артикул: 13009645

    Период по каталогу: 03-2019 — конец периода не указан

  18. Поз. 1171
    Муфта привода электродвигатель-насос жидкотопливный D18/14,7/11X22 Elco 65074172

    Артикул: 65074172

    Период по каталогу: 03-2019 — конец периода не указан

  19. Поз. 1175
    Elco AT2 95 C 9585 4P 0700

    Артикул: 13019015

    Период по каталогу: 03-2019 — конец периода не указан

  20. Поз. 1180
    Ремкомплект насоса Elco 13011007

    Артикул: 13011007

    Период по каталогу: 03-2019 — конец периода не указан

  21. Поз. 1181
    Уплотнение Elco 991523

    Артикул: 991523

    Исполнение: X10) 13010002

    Период по каталогу: 03-2019 — конец периода не указан

  22. Поз. 1181
    Прокладка крышки Cuenod, 10 шт

    Артикул: 13010002

    Период по каталогу: 03-2019 — конец периода не указан

  23. Поз. 1185
    Электромагнитная катушка Elco 07 - 220-240VAC T80

    Артикул: 13010006

    Период по каталогу: 03-2019 — конец периода не указан

  24. Поз. 1190
    Рабочее колесо вентилятора Elco Ø240 x 82 мм, 13009649

    Артикул: 13009649

    Период по каталогу: 03-2019 — конец периода не указан

  25. Поз. 1195
    Трубка насос/LIGN. GICL. 1°AL. B Elco 13014005

    Артикул: 13014005

    Период по каталогу: 03-2019 — конец периода не указан

  26. Поз. 1196
    Трубка насос/LIGN. GICL. 2°AL. B Elco 13014006

    Артикул: 13014006

    Период по каталогу: 03-2019 — конец периода не указан

  27. Поз. 1200
    Держатель реле давления Elco 13020723

    Артикул: 13020723

    Период по каталогу: 03-2019 — конец периода не указан

  28. Поз. 1201
    Штуцер/ELETTROVALVOLA GASOLIO G1/8-M8X100 D.1,2 Elco 13019016

    Артикул: 13019016

    Период по каталогу: 03-2019 — конец периода не указан

  29. Поз. 1202
    Штуцер G1/8 FF330B Elco 13019017

    Артикул: 13019017

    Период по каталогу: 03-2019 — конец периода не указан

  30. Поз. 1203
    Жидкотопливный шланг Elco 13009815

    Артикул: 13009815

    Период по каталогу: 03-2019 — конец периода не указан

  31. Поз. 1210
    Реле давления Elco 604.99882

    Артикул: 65300021

    Период по каталогу: 03-2019 — конец периода не указан

  32. Поз. 1215
    Электродвигатель Simel EF/80R-1500-2T

    Артикул: 13009654

    Период по каталогу: 03-2019 — конец периода не указан

  33. Поз. 1220
    Клапан Elco 13015309

    Артикул: 13015309

    Период по каталогу: 03-2019 — конец периода не указан

  34. Поз. 1221
    Электромагнитная катушка Elco ZH14

    Артикул: 13015315

    Период по каталогу: 03-2019 — конец периода не указан

  35. Поз. 1510
    Трансформатор розжига Elco EBI4 MC 052F4057

    Артикул: 13009663

    Период по каталогу: 03-2019 — конец периода не указан

  36. Поз. 1515, 1517
    Кабель питания электроклапана + штекер 3P 3X0,75 L1600 Elco 65320955

    Артикул: 65320955

    Исполнение: V1 · V3

    Период по каталогу: 03-2019 — конец периода не указан

  37. Поз. 1516
    Кабель питания электроклапана + штекер DIN 3X0,75 L1700 Elco 13014008

    Артикул: 13014008

    Исполнение: V2

    Период по каталогу: 03-2019 — конец периода не указан

  38. Поз. 1525
    Предохранитель 5X20 F 10A 250V Elco 65327806

    Артикул: 65327806

    Период по каталогу: 03-2019 — конец периода не указан

  39. Поз. 1530
    Клавишный переключатель T125/55

    Артикул: 13010007

    Период по каталогу: 03-2019 — конец периода не указан

  40. Поз. 1540, 1545
    Клавишный переключатель T120/55

    Артикул: 13014009

    Период по каталогу: 03-2019 — конец периода не указан

  41. Поз. 1550
    Блок управления горелкой Elco 65326869

    Артикул: 65326869

    Период по каталогу: 03-2019 — конец периода не указан

  42. Поз. 1560
    Рама контрольной панели TC

    Артикул: 65300992

    Период по каталогу: 03-2019 — конец периода не указан

  43. Поз. 1570
    Уплотнение (фиксатор) кабелей резиновое DG 36 D54/47/36X10 Elco 65300993

    Артикул: 65300993

    Период по каталогу: 03-2019 — конец периода не указан

  44. Поз. 1580
    Затвор 96,5X48,5/RWF Elco 13009661

    Артикул: 13009661

    Период по каталогу: 03-2019 — конец периода не указан

  45. Поз. 1600
    Кабель реле давления газа + штекер DIN/RAST3P L2000BT3 Elco 65301060

    Артикул: 65301060

    Период по каталогу: 03-2019 — конец периода не указан

  46. Поз. 1610
    Кабель газо.клапан+PL.DIN/2XRAST3P L1600 Elco 65301061

    Артикул: 65301061

    Период по каталогу: 03-2019 — конец периода не указан

  47. Поз. 1620
    Кабель питания трансформатора розжига + штекер 3P/RAST3P L600BT3 Elco 65301062

    Артикул: 65301062

    Период по каталогу: 03-2019 — конец периода не указан

  48. Поз. 1640
    Датчик пламени Elco QRA2(1)

    Артикул: 13012980

    Период по каталогу: 03-2019 — конец периода не указан

  49. Поз. 1645
    Кабель серводвигатель+PL.6P/RAST6P L1400 Elco 65301111

    Артикул: 65301111

    Период по каталогу: 03-2019 — конец периода не указан

  50. Поз. 1650
    Кабель реле давления воздуха + штекер RAST2P/2X0,75 L710 Elco 65300046

    Артикул: 65300046

    Период по каталогу: 03-2019 — конец периода не указан

  51. Поз. 1660
    Кабель электродвигателя + штекер WIELAND 4P 4X1,5 L560 Elco 65301000

    Артикул: 65301000

    Период по каталогу: 03-2019 — конец периода не указан

  52. Поз. 1675
    Кабель электродвигателя + штекер 3P. L1700 Elco 13009800

    Артикул: 13009800

    Период по каталогу: 03-2019 — конец периода не указан

  53. Поз. 1697
    Кабель SUPPLY CONSOLE LAMTEC F152 Elco 65326222

    Артикул: 65326222

    Период по каталогу: 03-2019 — конец периода не указан

  54. Поз. 1699
    Соединительный кабель Elco 65312244

    Артикул: 65312244

    Период по каталогу: 03-2019 — конец периода не указан

  55. Поз. 1700
    Блок управления LCG 941.00 BT340 Elco 65327124

    Артикул: 65327124

    Период по каталогу: 03-2019 — конец периода не указан

  56. Поз. 1710
    Регулятор мощности Elco LCM100 (LSB-M 667R0500-1) BT3

    Артикул: 65311790

    Период по каталогу: 03-2019 — конец периода не указан

  57. Поз. 1715
    Модуль Elco DFM300 667R0600-1

    Артикул: 65311791

    Период по каталогу: 03-2019 — конец периода не указан

  58. Поз. 1800
    Миниконтактор Elco 11 BG09 10 A230

    Артикул: 65074309

    Период по каталогу: 03-2019 — конец периода не указан

  59. Поз. 1810
    Тепловое реле Lovato RF9 5 (3,0 - 5,0 A)

    Артикул: 65074495

    Период по каталогу: 03-2019 — конец периода не указан

Взрывсхема горелки

Взрывсхема горелки — Газодизельная горелка Elco VGL 5.1000 M
Открыть схему в полном размере ↗Документ 420011041700A · R8220336-01 - 06/06/2019 · страница 4

Запчасти на схеме

  1. Поз. 1815
    Миниконтактор Elco 11 BG09 10 A230

    Артикул: 65074309

    Исполнение: GMP

    Период по каталогу: 03-2019 — конец периода не указан

  2. Поз. 1830
    Держатель реле FIN 95,05 78,6X15,6X75 Elco 13017720

    Артикул: 13017720

    Период по каталогу: 03-2019 — конец периода не указан

  3. Поз. 1835
    Реле FIN 40.52 230V 2 контакта Elco 13017721

    Артикул: 13017721

    Период по каталогу: 03-2019 — конец периода не указан

04

Оплата и доставка

Оплата по счёту

Менеджер уточнит цену и срок. Цена в счёте действует 3 банковских дня, включая день выставления.

Условия оплаты →

Доставка и самовывоз

Срок поставки указывается в счёте. Отправка после подтверждения оплаты.

Способы доставки →

Товар в каталоге

Горелки →

Другие товары в категории

Совместимость и возможность замены уточняются отдельно.

891 430 ₽

Фотографии товара

Открыть файл Стрелки — следующее фото · Esc — закрыть
