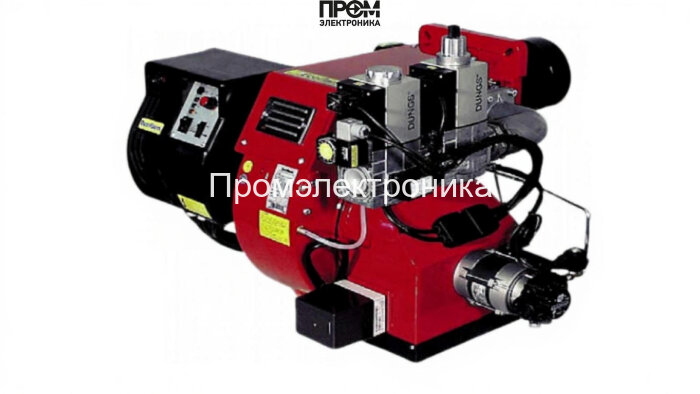

Газодизельная горелка Ecoflam MULTICALOR 70 PR-AB TC MB-DLE 415

Газодизельная горелка Ecoflam MULTICALOR 70 PR-AB TC MB-DLE 415 — техническое описание для проектировщика и обслуживающего персонала

Технически выверенное решение комбинированной топливной аппаратуры Ecoflam MULTICALOR 70 предназначено для устойчивой работы в диапазоне мощности 190–700 кВт. Конструкция обеспечивает точную модуляцию, быстрый переход между видами топлива и предсказуемую динамику горения при изменениях нагрузки. Технический дизайн ориентирован на простоту интеграции в промышленные и коммунальные котельные, где требуются высокая надёжность и минимальные требования к техническому обслуживанию.

Ключевые характеристики и эксплуатационные преимущества

• Диапазон мощности: 190–700 кВт — обеспечивает совместимость с типовыми паровыми и водогрейными котлами среднего класса.
• Комбинированная работа на газе и дизеле — автоматическое/ручное переключение с сохранением параметров модуляции.
• Короткая пламенная труба 175 мм — снижает термическую нагрузку на топочную камеру и уменьшает выбросы.
• Электродвигатель 740 Вт и питание 220/380 В — стандартный электротехнический комплект для промышленной эксплуатации.
• Рабочие условия: рабочая температура от -10 до +60 °C, противодавление до 8.3 мбар.

Составные узлы горелки (обязательные элементы)

Горелка комплектуется набором компонентов, формирующих полный функциональный цикл подачи, подготовки и розжига топлива, а также контроля безопасности:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива под требуемым давлением, поддерживая модуляцию мощности и скорость перехода на резервный вид топлива.
• Датчик пламени — оптический/ионный контроль наличия факела с быстрой реакцией на нестабильность горения и автоматическими блокировками при погасании.
• Топочный автомат — управляющий контроллер, реализующий логики запуска, безопасности, модуляции и перехода между газом и дизелем с протоколами современного управления.
• Трансформатор розжига — высоковольтный узел для инициации искрового разряда на электродах; обеспечивает надёжный запуск в различных климатических условиях.
• Реле давления — контроль минимального и максимального давления в рампе/трубопроводе, интегрируемое в систему аварийных отключений для предотвращения аварийных ситуаций.
• Форсунки — высокоточные распылители дизельного топлива, обеспечивающие оптимальное смесеобразование в головке сгорания и стабильность факела при модуляции.
• Сервопривод — исполнительный механизм для регулировки заслонок и дозирования топлива, обеспечивающий плавную и повторяемую модуляцию мощности.
• Клапан (газовый/топливный) — мультифункциональные запорные и регулирующие элементы, отвечающие за герметичность и безопасность топливной магистрали.
• Электроды — комплект высоковольтных электродов розжига и ионизации, выполненных из износостойких материалов для длительного ресурса при интенсивной работе.

Рекомендации по интеграции и техобслуживанию

• Проектирование монтажа учитывать фланцевое присоединение Rp 1 1/2" и длину пламенной трубы 175 мм для корректного размещения в топке.
• Периодическая проверка топливного насоса и форсунок — контроль распыла и герметичности, профилактическая замена уплотнений.
• Тестирование датчика пламени и трансформатора розжига при вводе в эксплуатацию и после капитальных работ.
• Диагностика сервоприводов и реле давления — подтверждение корректности сигнальных уровней и быстродействия защитных схем.

Ecoflam MULTICALOR 70 — сбалансированное сочетание промышленной надёжности, точной модуляции и комплектности, ориентированной на требования современных энергоэффективных проектов 2026 года.
