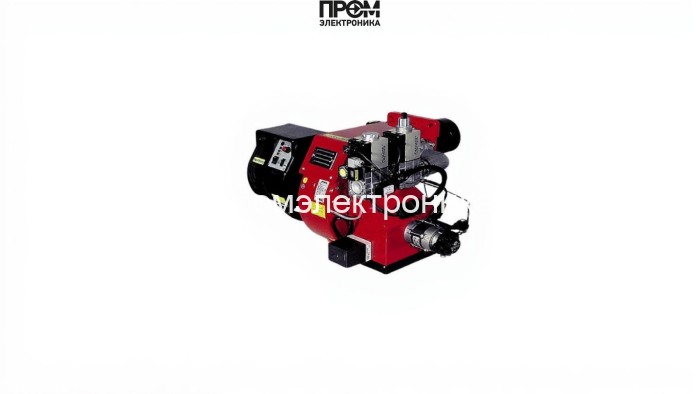

Газодизельная горелка Ecoflam MULTICALOR 140 PR-AB TC MB-DLE 412

Газодизельная горелка Ecoflam MULTICALOR 140 PR-AB TC MB-DLE 412 — техническое описание и состав

Данное описание подготовлено в техническом стиле с акцентом на эксплуатационные параметры и конструктивные узлы газодизельной горелки Ecoflam MULTICALOR 140 PR-AB TC MB-DLE 412. Ориентировано на инженеров, монтажные и сервисные бригады, проектировщиков котельных: кратко, структурировано и с указанием ключевых характеристик для быстрого принятия решений при выборе и вводе в эксплуатацию.

Краткие технические данные

• Тип: комбинированная газ/дизель
• Мощность: 250–1300 кВт
• Длина пламенной трубы: 307 мм (короткая)
• Электродвигатель: 2200 Вт
• Электропитание: 220 В / 380 В
• Давление газа на рампе: 28–102 мбар
• Противодавление: 0–8.7 мбар
• Габариты (Ш×В×Г): 86.2 × 107 × 49.7 см

Конструкция и модульный состав

Горелка выполнена по модульной схеме для упрощённого монтажа, сервисного доступа и быстрой замены узлов. Основные конструктивные детали и элементы обеспечения работы представлены списком ниже. Каждый элемент сконструирован с учётом надёжности, ремонтопригодности и совместимости с промышленными стандартами.

Основные составные части

• Топливный насос — обеспечивает устойчивую подачу дизельного топлива в форсунки при переходе на резервный режим; имеет заводскую регулировку производительности и возможность точной калибровки на пусконаладочной стадии.
• Датчик пламени — обеспечивает контроль наличия факела, интегрируется в систему безопасности; поддерживает быстрый отрыв и возврат в штатный режим по заданным алгоритмам.
• Топочный автомат — блок управления модуляцией и последовательностью операций при запуске/останове; реализует логику перехода между газовым и дизельным режимами.
• Трансформатор розжига — специализированный узел для формирования искрового разряда на электродах; рассчитан на длительный ресурс и совместим с системой управления.
• Реле давления — контролирует заданные диапазоны противодавления и защищает горелку от работы вне паспортных параметров.
• Форсунки — высокоточные дисперсионные элементы для распыления дизельного топлива; обеспечивают стабильную геометрию факела и равномерное горение.
• Сервопривод — управляет заслонками подачи воздуха и топлива в режиме модуляции; обеспечивает точность позиционирования и долговечность при циклической эксплуатации.
• Клапан — газовый/топливный запорный элемент с быстрым срабатыванием и герметичным перекрытием; рассчитан на промышленную интенсивность включений.
• Электроды — формируют искровой зазор, оптимизированы по геометрии для надёжного воспламенения при разных режимах топлива.

Эксплуатационные требования

• Монтаж и пусконаладка должны выполняться сертифицированными специалистами с допуском к газовому оборудованию.
• Необходимо обеспечить подачу питания 220/380 В и соответствующую защиту цепей.
• Регулярный сервис: проверка форсунок, состояния электродов, калибровка датчиков и проверка реле давления — минимально ежегодно.

Заключение

Ecoflam MULTICALOR 140 PR-AB TC MB-DLE 412 — промышленная комбинированная горелка с продуманной модульной архитектурой и ключевыми узлами, необходимыми для надёжной работы в диапазоне 250–1300 кВт. Наличие топливного насоса, датчика пламени, топочного автомата, трансформатора розжига, реле давления, форсунок, сервопривода, клапана и электродов обеспечивает полный набор функций для безопасной, экономичной и управляемой эксплуатации в современных котельных решениях.
