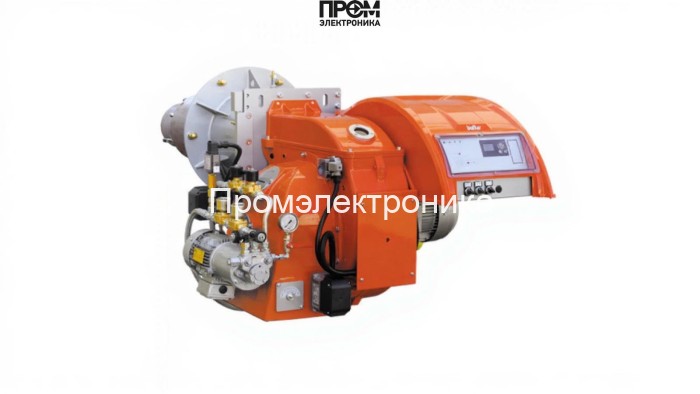

Газодизельная горелка Baltur TBML 1200 ME V PLUS

Газодизельная горелка Baltur TBML 1200 ME V PLUS — техническое описание и состав узлов

Предлагаем техническое описание комбинированной электронно-модулируемой горелки Baltur TBML 1200 ME V PLUS, разработанной для промышленных котельных и теплогенераторов мощностью 3 160–14 000 кВт. Модель рассчитана на длительную эксплуатацию в диапазоне температур от −15 до +40 °C, обеспечивает низкие выбросы NOx и интеграцию в систему автоматизации (АСУ ТП) благодаря интерфейсу управления LAMTEC BT 340 и частотному приводу VSM 100.

Ключевые технические параметры

• Тип: комбинированная (газ/дизель), электронно-модулируемая.
• Диапазон мощности: 3 160–14 000 кВт.
• Электропитание: 380 В, 50 Гц; потребляемая мощность — 38 000 Вт.
• Длина пламенной трубы: 742 мм; габариты: 2285×1785×1130 мм.
• Класс пылевлагозащиты: IP40; уровень шума: 89,4 дБ (макс.).
• Противодавление допускается 0–25 мбар; эмиссия NOx — класс 2 (газ) / класс 1 (дизель).

Состав основных узлов (обязательные элементы)

• Топливный насос — обеспечивает стабильную подачу дизельного топлива с заданным давлением и дозированием при переходе на резервный режим.
• Датчик пламени (УФ-датчик) — непрерывный контроль наличия факела, быстрые блокировки при нештатных ситуациях.
• Топочный автомат — центральный контроллер управления последовательностью запуска, безопасности и блокировок, интегрируемый с LAMTEC.
• Трансформатор розжига — высоковольтный источник для электродов розжига, обеспечивающий надёжное воспламенение при всех режимах.
• Реле давления — контроль подачи и противодавления в топочной камере, защита от аварийных состояний.
• Форсунки — комплект сменных форсунок для оптимизации распыла дизельного топлива и адаптации под характеристики топки.
• Сервопривод — точная модуляция положения клапанов и заслонок для управления соотношением воздух/топливо при изменении нагрузки.
• Клапан (газовый электромагнитный) — штатный элемент перекрытия и быстрого закрытия подачи топлива при блокировках.
• Электроды — гарантия стабильного розжига и контроля искрообразования, рассчитаны на длительный ресурс работы.

Особенности эксплуатации и интеграции (SEO 2026)

• Архитектура с частотным приводом вентиляторов и электронным управлением обеспечивает экономию электроэнергии и минимизацию пиковых нагрузок.
• Модульность конструкции облегчает сервисное обслуживание: доступ к головке сгорания и смесительной камере через откидной шарнир.
• Совместимость с промышленными системами мониторинга и SCADA позволяет реализовать удалённый сбор телеметрии, предиктивное обслуживание и оптимизацию расхода топлива.

Рекомендуется эксплуатация квалифицированным персоналом с соблюдением регламентов производителя, регулярная проверка топливной фильтрации, состояние электродов и УФ-датчика, а также плановая калибровка сервоприводов и контрольно-защитных реле для поддержания высокой надёжности и эффективности работы горелки Baltur TBML 1200 ME V PLUS.
