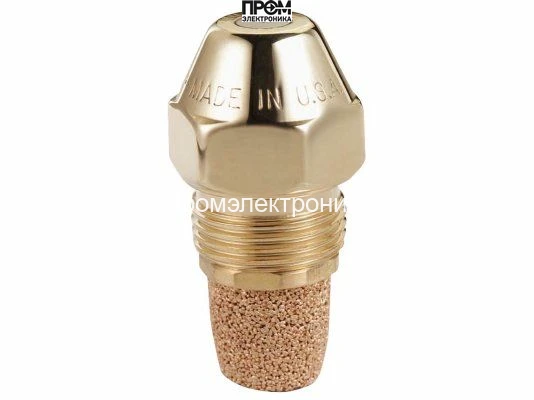

Форсунка Danfoss OD-B 7,50 USgal/h, 80° (030B0231)
Форсунка Danfoss OD-B: 7,50 USgal/h, 80°, полусплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Производительность
- 7,50 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-B 7,50 USgal/h, 80° (030B0231)
Форсунка Danfoss OD 7.50/80°B — артикул 030B0231
Форсунка Danfoss OD 7.50/80°B (030B0231) предназначена для точного дозирования и равномерного распыления жидкого топлива в горелочных устройствах. Номинальная пропускная способность — 7,5 гал/ч, что обеспечивает стабильную подачу топлива при заданных режимах работы. Рисунок распыления — полусплошной, угол распыления — 80°, что делает форсунку оптимальной для применения в горелках с требованием к широкому, но контролируемому факелу.
- Тип распыления: полусплошной (semi-solid)
- Пропускная способность: 7,5 гал/ч
- Угол распыления: 80°
- Фильтрация: встроенный сетчатый фильтр из монел-металла, задерживает частицы от 140 µм
- Подключение: 9/16-24UNEF-2A
- Размер ключа для монтажа: 16 мм
Встроенный монель-фильтр предотвращает попадание крупных абразивных частиц в сопло, снижая риск засорения и продлевая срок службы форсунки. Конструкция обеспечивает устойчивость к коррозионным воздействиям, характерным для густых и загрязнённых топливных сред. Рекомендуется регулярная проверка состояния сетки при обслуживании горелки для поддержания стабильного распыления.
Применение: форсунка предназначена для установки в горелочные устройства и котельные агрегаты, работающие на различных типах жидкого топлива — печное и топочное мазутное топливо, дизельное топливо и другие нефтепродукты, где требуется пропускная способность 7,5 гал/ч и полусплошной распыл. Типичные области применения: промышленные и коммунальные котельные, отопительные установки, технологические печи и промышленные горелки с аналогичными присоединительными параметрами.
Монтаж и совместимость: резьбовое соединение 9/16-24UNEF-2A и шестнадцатимиллиметровый ключ обеспечивают простой монтаж в стандартные форсуночные адаптеры и держатели. Форсунка прошла испытания на стабильность распыла и соответствие рабочих параметров, что подтверждает её надежность при эксплуатации в стационарных горелочных системах.
Артикул: 030B0231. Компания Промэлектроника — официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030B0231 — форсунка исполнения OD-B с расходом 7,50 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
7,50 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. B (Semi-solid) обозначает полусплошной рисунок. Распределение капель сочетает особенности полого и сплошного конуса.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-B 7,50 USgal/h, 80° (030B0231)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Производительность
- 7,50 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
