Форсунка Danfoss OD-H 1,65 USgal/h, 80° (030H8929)
Форсунка Danfoss OD-H: 1,65 USgal/h, 80°, полый конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Производительность
- 1,65 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- H (полый)
- Серия
- OD
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-H 1,65 USgal/h, 80° (030H8929)
Форсунка Danfoss OD-H 1,65 USgal/h, 80° (030H8929) — артикул 030H8929

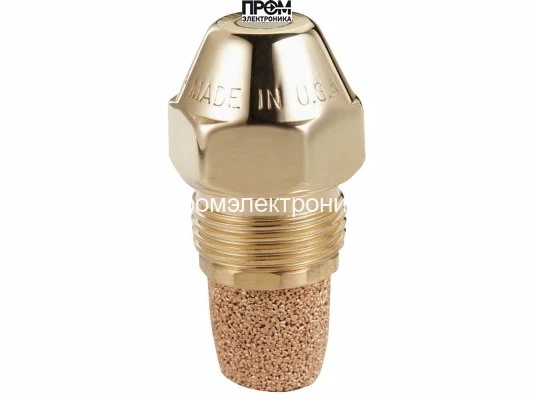

Форсунка Danfoss 1.65 / 80°H OD (030H8929) предназначена для точного и стабильного распыления топлива с пропускной способностью 1,65 галл/час. Конструкция форсунки обеспечивает равномерную дисперсию потока под углом 80°H, что способствует оптимальному смешиванию топлива с воздухом и повышению эффективности горения в отопительных и технологических установках.
- Пропускная способность: 1,65 галл/час.
- Угол распыла: 80°H — широкая конусность для равномерного покрытия камеры сгорания.
- Тип фильтра: спечённые бронзовые шарики, задерживающие частицы от 75 µм.
- Соединение: 9/16-24UNEF-2A.
- Ключ для монтажа: Ø 16 мм.
- Контроль качества: визуальные и электронные испытания на каждом изделии.
Форсунка 030H8929 особенно эффективна в системах, где требуются стабильность распыла и защита от загрязнений топлива: отопительные котлы, промышленные и бытовые горелки, печи и установки с жидкотопливным горением. Наличие фильтра из спечённых бронзовых шариков снижает риск засорения распылителя и продлевает срок службы оборудования при эксплуатации в условиях наличия механических примесей в топливе.
Монтаж форсунки выполняется с использованием ключа диаметром 16 мм через резьбовое соединение 9/16-24UNEF-2A, обеспечивающее надёжное крепление и герметичность. Перед вводом в эксплуатацию каждое изделие проходит визуальную и электронную проверку, что гарантирует соответствие параметров распыла и безопасности работы.
Форсунка Danfoss 1.65 / 80°H OD, 030H8929, оптимальна для модернизации и сервисного обслуживания горелочных узлов, где важны точность подачи топлива, стабильность факела и долговечность работы при реальных условиях эксплуатации.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030H8929 — форсунка исполнения OD-H с расходом 1,65 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
1,65 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. H (Hollow) обозначает полый рисунок. Топливо распределяется преимущественно по периферии конуса; центральная область факела имеет меньшую плотность капель.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 75 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-H 1,65 USgal/h, 80° (030H8929)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Производительность
- 1,65 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- H (полый)
- Серия
- OD
