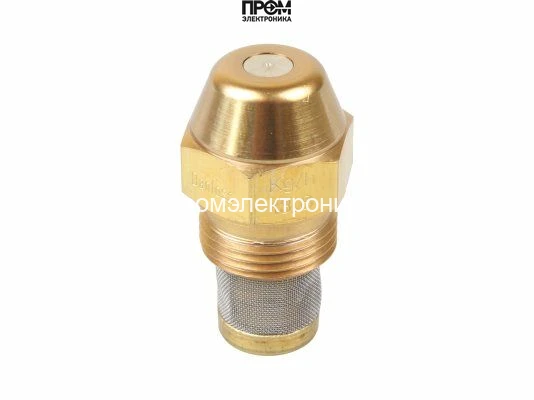

Форсунка Danfoss OD-B 3,75 USgal/h, 45° (030B0069)

Name: Форсунка Danfoss OD-B 3,75 USgal/h, 45° (030B0069)
Brand: Danfoss
SKU: 030B0069
Price: 2350.0000 RUB

Артикул производителя: 030B0069Все товары Danfoss →

Форсунка Danfoss OD-B: 3,75 USgal/h, 45°, полусплошной конус распыла.

Форсунка Danfoss OD-B 3,75 USgal/h, 45° (030B0069)

Увеличить фото

Основные характеристики

Бренды: Danfoss
Популярные серии: Danfoss OD B
Производительность: 3,75 USgal/h
Угол распыления: 45°
Рисунок распыла: B (полусплошной)
Серия: OD

Все характеристики →Документы · 2

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Цена и поставка

2 350 ₽

Оплата по счёту

Рассчитать доставкуСДЭК и Деловые Линии

Город доставкиВыберите городИзменить

Отправление из Москвы.

СДЭК: стоимость и время перевозки — по запросу.

Деловые Линии: стоимость и время перевозки — по запросу.

Все тарифы и условия

Расчёт по примерному весу и упаковке. Срок перевозки отсчитывается от передачи груза перевозчику. Готовность товара, точную дату отгрузки и стоимость подтвердит менеджер.

СДЭК: все тарифы

Стоимость и время перевозки — по запросу.

Деловые Линии: все тарифы

Стоимость и время перевозки — по запросу.

Город отправления: Москва
Готовность к отгрузке: Срок уточняется
Отправка не ранее: 07.10.2026 (МСК)
Перевозка до вас: После выбора маршрута
Стоимость доставки: Расчёт по запросу

Общий срок до получения = готовность к отгрузке + перевозка.

Оплата по счёту после согласования. Выдача после поступления оплаты.

НДС, заказ и документы

НДС: Уточняется при расчёте
Минимальный заказ: Уточняется при расчёте

Для счёта — реквизиты организации; при получении представителем — доверенность. Комплект документов согласуем с менеджером.

Все условия оплаты →

Условия доставки → Геолокация: DB-IP · города: GeoNames

Нужна помощь с заказом?

8 800 333-19-98 Бесплатно по России

sales@prom-elec.com

+7 (958) 623-59-59 WhatsApp · Telegram · MAX

Дополнительная информация о модели · 1

Контакты →

Описание Форсунка Danfoss OD-B 3,75 USgal/h, 45° (030B0069)

Форсунка Danfoss OD 3,75 / 45ºB арт. 030B0069 — техническое описание

Форсунка Danfoss OD 3,75 / 45ºB (арт. 030B0069) предназначена для установки на горелки высокого давления в системах отопления и технологических процессах. Рабочая пропускная способность составляет 3,75 галл/час, угол распыла — 45º, тип распыла — B, что обеспечивает оптимальное распределение топлива по камере сгорания и стабильное формирование факела.

Конструкция и материалы

Корпус: выполнен из стойкого к коррозии материала, рассчитан на работу в условиях повышенного давления.
Завихритель (swirler): обеспечивает стабильное аэродинамическое формирование струи топлива.
Распылитель: коническая головка для равномерного распыления и уменьшения образования нагара.
Фильтр: сетка из монель-металла с размером ячеек 140 µм обеспечивает высокую степень очистки топлива и защиту от механических загрязнений.
Уплотнитель: герметичное соединение для исключения протечек.

Технические параметры монтажа

Размер ключа для установки — 16 мм. Параметры резьбового соединения: 9/16-24UNEF-2A. Конструктивное исполнение совместимо с большинством горелочных модулей, рассчитанных на высокое давление и требующих точного дозирования топлива.

Области применения

Форсунка применяется в бытовых и промышленных горелках, котельных установках, технологических печах и других энергоустановках, где требуется точная подача жидкого топлива. Рекомендуется для систем, в которых важна стабильность факела, минимизация отложений и длительный срок службы элементов горелки.

Преимущества модели 030B0069

Точная пропускная способность 3,75 галл/час для повторяемых условий работы.
Форма распыла B и угол 45º для равномерного распределения топлива.
Фильтр из монеля 140 µм повышает надежность системы и уменьшает риск засорения.
Удобство монтажа: стандартный ключ 16 мм и распространённый тип резьбы.

компания Промэлектроника официальный дилер (sales@prom-elec.com)

Техническое описание и применение

Исполнение и назначение

Danfoss 030B0069 — форсунка исполнения OD-B с расходом 3,75 USgal/h и углом 45°.

Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.

Расшифровка символов

3,75 USgal/h — номинальная объёмная производительность в американских галлонах за час. 45° — полный угол конуса распыла. B (Semi-solid) обозначает полусплошной рисунок. Распределение капель сочетает особенности полого и сплошного конуса.

Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.

Условия измерения расхода

Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.

Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.

Особенности и связанные детали

Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.

На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.

Место установки и монтаж

Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.

Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
