Форсунка Danfoss OD-S 2,50 USgal/h, 60° (030F6136)
Форсунка Danfoss OD-S: 2,50 USgal/h, 60°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 2,50 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 2,50 USgal/h, 60° (030F6136)
Форсунка Danfoss OD-S 2,50 USgal/h, 60° (030F6136) — арт. 030F6136

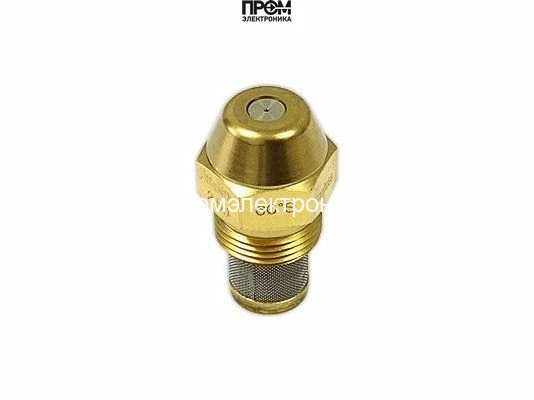

Форсунка топливная Danfoss OD 2,50 / 60º S (арт. 030F6136) рассчитана на точное и стабильное распыление жидкого топлива с пропускной способностью 2,5 гал/ч. Конструкция модели обеспечивает равномерную струю под углом 60° и оптимальную факелизацию, что напрямую влияет на полноту сгорания и теплоотдачу. Корпус выполнен из латуни для долговечной работы в условиях циклических температурных нагрузок и коррозионных воздействий.
- Артикул: 030F6136
- Тип распыла: коническая головка, угол 60°
- Пропускная способность: 2,50 гал/ч
- Материал корпуса: латунь
- Фильтрация: встроенный фильтр из монель-металла, улавливает частицы ≥ 140 µм
- Модификация: OD 2,50 / 60º S
Форсунка оснащена монель-фильтром, эффективно защищающим отверстие распылителя от попадания крупных фракций грязи и механических примесей, что снижает риск засоров и колебаний рабочего давления. Стандартная коническая головка обеспечивает стабильный угол распыла и мелкодисперсное распределение топлива, важное для равномерного горения и минимизации отложений в камере сгорания.
Область применения: отопительные и технологические горелки, котельные установки малой и средней мощности, дизельные и мазутные горелочные устройства в жилых, коммерческих и промышленных системах теплогенерации. Применяется в условиях, где требуется точная факелизация при стабильной подаче топлива и повышенной надежности узла распыла.
Преимущества модели — высокая повторяемость параметров распыла, стойкость к коррозии благодаря латунному исполнению и долговременная работоспособность фильтрации за счет монеля. Для поддержания эффективной работы рекомендуется контроль состояния фильтра и периодическая проверка чистоты отверстия распылителя.
Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F6136 — форсунка исполнения OD-S с расходом 2,50 USgal/h и углом 60°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
2,50 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 2,50 USgal/h, 60° (030F6136)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 2,50 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
