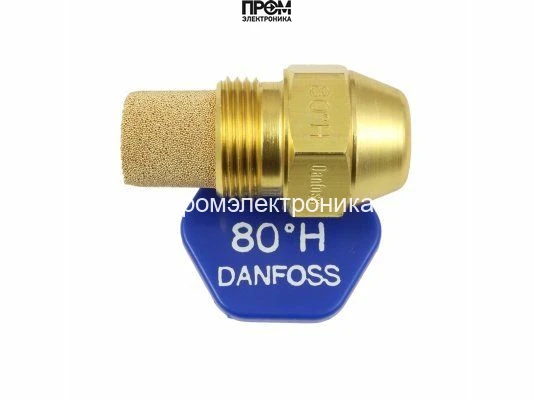

Форсунка Danfoss OD-H 1,75 USgal/h, 80° (030H8930)
Форсунка Danfoss OD-H: 1,75 USgal/h, 80°, полый конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 1,75 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- H (полый)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-H 1,75 USgal/h, 80° (030H8930)
Форсунка Danfoss OD-H 1,75 USgal/h, 80° (030H8930) — арт. 030H8930
Форсунка Danfoss OD-H 1,75 USgal/h, 80° (030H8930) (арт. 030H8930) — высокоточная ремонтная деталь для котельного и теплотехнического оборудования. Разработана для равномерного распыления топлива и оптимизации процесса смешивания с воздухом, что обеспечивает стабильное горение, быстрый розжиг горелки и повышение КПД системы отопления.
Ключевые характеристики
- Расход топлива: 1,75 гал/ч с допустимым отклонением ±4%
- Угол распыла: 80º — полая струя для равномерного распределения
- Материал корпуса: латунь — повышенная коррозионная и механическая стойкость
- Фильтрация: встроенный фильтр и бронзовые шарики для защиты от крупных частиц
- Соответствие стандартам: EN, рабочие характеристики подтверждены лабораторными тестами
Конструкция и преимущества
Корпус форсунки изготовлен из латуни, что гарантирует долговечность и устойчивость к агрессивным средам. Система предварительной очистки топлива — фильтр в сочетании с бронзовыми шариками — предотвращает засорение распылителя и сохраняет стабильную геометрию отверстия. Полая струя с углом 80º обеспечивает оптимальное смещение топливного потока и равномерное образование топливно-воздушной смеси, снижая образование сажи и неполное сгорание.
Область применения
Форсунка предназначена для использования в котлах отопления и высоконапорных горелках, работающих на дизельном топливе, мазуте и других жидких топливах. Рекомендуется для систем, где критична точность расхода и качество распыла: промышленные и коммунальные котельные, резервные и технологические тепловые установки, ремонтные комплекты для горелочных устройств.
Надежность и эксплуатация
Модель OD 1.75/80º H обеспечивает стабильные параметры при длительной эксплуатации, снижает необходимость частого обслуживания благодаря эффективной защите от загрязнений. Точность расхода и подтвержденные испытания гарантируют соответствие рабочим требованиям при замене оригинальных форсунок.
Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030H8930 — форсунка исполнения OD-H с расходом 1,75 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
1,75 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. H (Hollow) обозначает полый рисунок. Топливо распределяется преимущественно по периферии конуса; центральная область факела имеет меньшую плотность капель.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 75 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-H 1,75 USgal/h, 80° (030H8930)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 1,75 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- H (полый)
- Серия
- OD
