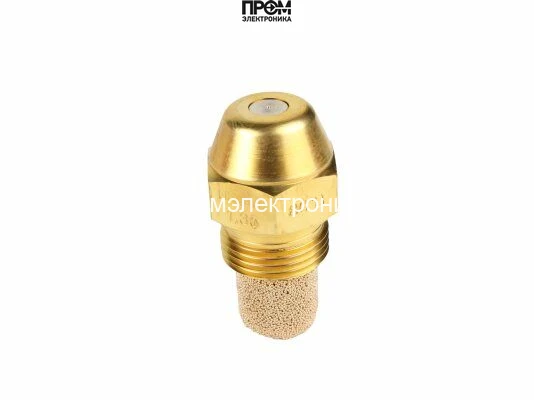

Форсунка Danfoss OD-B 1,35 USgal/h, 80° (030B0210)
Форсунка Danfoss OD-B: 1,35 USgal/h, 80°, полусплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 1,35 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- B (полусплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-B 1,35 USgal/h, 80° (030B0210)
Форсунка Danfoss OD-B 1,35 USgal/h, 80° (030B0210) — арт. 030B0210
Форсунка Danfoss OD-B 1,35 USgal/h, 80° (030B0210) (030B0210) — специализированное решение для систем сжигания жидкого топлива с низким расходом. Полусплошное распыление под углом 80º обеспечивает равномерное распределение струи и улучшенное перемешивание топлива с воздухом, что напрямую влияет на стабильность горения и эффективность теплоотдачи.
Ключевые преимущества
- Пропускная способность: 1,35 галлона в час — оптимально для малорасходных горелок;
- Угол распыления 80º — точная геометрия факела для равномерного покрытия камер сгорания;
- Корпус из латуни — высокая коррозионная устойчивость и механическая прочность;
- Бронзовый фильтр с шариками (задержка ≥75 мкм) — надежная защита от механических загрязнений;
- Встроенный ограничитель расхода и универсальная монтажная резьба — упрощают регулировку и установку в горелочные блоки высокого давления.
Технические характеристики
- Модель: OD 1.35/80º B
- Артикул: 030B0210
- Расход: 1,35 гал/ч
- Угол распыления: 80º (полусплошное распыление)
- Материал корпуса: латунь
- Фильтрация: бронзовый фильтр с шариками, 75 мкм
- Применение: горелки высокого давления, универсальная совместимость с жидкими топливами
Где используется
Модель 030B0210 предназначена для котельного и промышленного оборудования с малым расходом топлива: маломощные и средние горелочные установки, лабораторные и испытательные стенды, теплообменные секции и другие агрегаты, где требуется точное дозирование струи и стабильный факел горения. Подходит для применения с различными видами дизельного и прочего жидкого топлива в системах, работающих под высоким давлением.
Качество и эксплуатационные особенности
Все компоненты форсунки проверены на заводе, модель сертифицирована в соответствии с международными стандартами. Конструкция обеспечивает устойчивую работу в широком диапазоне режимов и снижает риск засорения за счет бронзового фильтра с шариками. Универсальная резьба и встроенный ограничитель упрощают замену и адаптацию к существующему оборудованию без необходимости модификаций.
компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030B0210 — форсунка исполнения OD-B с расходом 1,35 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
1,35 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. B (Semi-solid) обозначает полусплошной рисунок. Распределение капель сочетает особенности полого и сплошного конуса.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 75 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-B 1,35 USgal/h, 80° (030B0210)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 1,35 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
