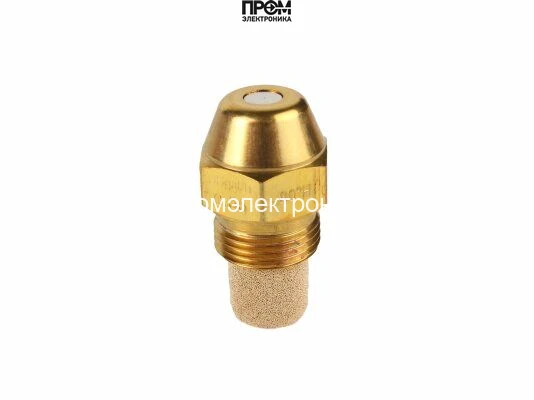

Форсунка Danfoss OD-H 0,55 USgal/h, 80° (030H8910)
Форсунка Danfoss OD-H: 0,55 USgal/h, 80°, полый конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 0,55 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- H (полый)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-H 0,55 USgal/h, 80° (030H8910)
Форсунка Danfoss OD-H 0,55 USgal/h, 80° (030H8910) — Арт: 030H8910
Форсунка Danfoss OD-H 0,55 USgal/h, 80° (030H8910) предназначена для точной подачи жидкого топлива в горелочных устройствах. Модель обеспечивает стабильную пропускную способность 0.55 галлона в час (gph) при равномерном распылении со спреем под углом 80º, что обеспечивает оптимальное покрытие камеры сгорания и стабильность пламени при различных режимах работы.
Ключевые характеристики
- Пропускная способность: 0.55 gph
- Угол распыла: 80º
- Корпус: латунь — повышенная износостойкость и коррозионная устойчивость
- Форма: коническая — стабильная аэродинамика струи
- Габариты: 1.6 × 1.6 × 3.2 см
- Вес: 0.03 кг
- Серия: Danfoss OD H
- Артикулы: 030H8910 (основной), альтернативный 34031173
Преимущества и эксплуатационные особенности
Коническая форма сопла в сочетании с углом 80º обеспечивает равномерное распределение топлива по рабочей поверхности, снижая образование локальных перегревов и обеспечивая более полное сгорание. Латунный корпус гарантирует долговечность при длительной эксплуатации и устойчивость к агрессивным условиям в камере горения. Компактные размеры и малый вес облегчают монтаж и замену при техническом обслуживании.
Области применения
Форсунка применима в промышленных и бытовых горелках, а также в системах отопления и котельных, где требуется точная и стабильная подача топлива: атмосферные и наддувные горелочные устройства, котлы малой и средней мощности, специализированные промышленные горелки. Рекомендуется для систем, где важна повторяемость характеристик распыла и точность дозирования.
Рекомендации по подбору
При замене следует сверять артикул и геометрические параметры сопла, чтобы сохранить параметры распыла и пропускной способности. Модель 030H8910 (альт. 34031173) совместима с горелками, рассчитанными на форсунки серии Danfoss OD H.
компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030H8910 — форсунка исполнения OD-H с расходом 0,55 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
0,55 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. H (Hollow) обозначает полый рисунок. Топливо распределяется преимущественно по периферии конуса; центральная область факела имеет меньшую плотность капель.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 45 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-H 0,55 USgal/h, 80° (030H8910)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 0,55 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- H (полый)
- Серия
- OD
