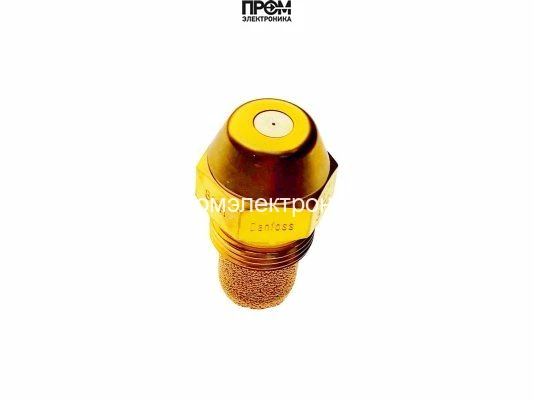

Форсунка Danfoss OD-H 0,35 USgal/h, 80° (030H8103)
Форсунка Danfoss OD-H: 0,35 USgal/h, 80°, полый конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 0,35 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- H (полый)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-H 0,35 USgal/h, 80° (030H8103)
Форсунка Danfoss OD-H 0,35 USgal/h, 80° (030H8103) — арт. 030H8103
Форсунка Danfoss OD-H 0,35 USgal/h, 80° (030H8103) (030H8103) — специализированный сменный элемент для горелочных и отопительных устройств, разработанный для стабильной подачи жидкого топлива в камеру сгорания. Компактные габариты 1.6×1.6×3.2 см и масса 0.03 кг обеспечивают простую установку в ограниченном пространстве без дополнительной балансировки и переработки креплений.
Корпус выполнен из латуни, что гарантирует механическую прочность и стойкость к высоким температурным нагрузкам в зоне распыла. Конусная геометрия сопла в сочетании с полым рисунком распыла формирует равномерную струю топлива с углом 80º, обеспечивая оптимальное смешение топлива и воздуха и более полное сгорание при широком диапазоне рабочих режимов.
- Артикул: 030H8103
- Серия: Danfoss OD H
- Пропускная способность: 0.35 галлона/час
- Угол распыла: 80º
- Рисунок распыла: полый
- Материал корпуса: латунь
- Габариты: 1.6×1.6×3.2 см
- Масса: 0.03 кг
Применение: форсунка предназначена для использования в промышленных и бытовых горелках, в котельных установках малого и среднего типа, в системах отопления с ограниченным монтажным пространством, а также при ремонте и модернизации горелочных блоков. Она обеспечивает стабильный распыл при пуске и во время устойчивой работы, подходит для устройств с требованием к полому образу распыла и углу 80º.
Ключевые преимущества данной модели — точность дозировки топлива при расходе 0.35 галлона/час, долговечность латунного корпуса и равномерность конического распыла, что снижает образование нагара и улучшает КПД горелочной установки. Компактный размер и малый вес упрощают замену без необходимости демонтажа узлов, требующих сложной перенастройки.
Оптимальна для быстрого восстановления работоспособности горелки и поддержания контролируемого процесса сгорания в условиях ограниченного пространства.
компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030H8103 — форсунка исполнения OD-H с расходом 0,35 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
0,35 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. H (Hollow) обозначает полый рисунок. Топливо распределяется преимущественно по периферии конуса; центральная область факела имеет меньшую плотность капель.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 30 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-H 0,35 USgal/h, 80° (030H8103)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 0,35 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- H (полый)
- Серия
- OD
