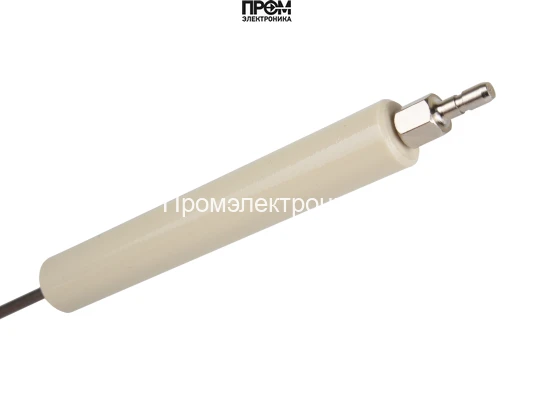

Электрод розжига и ионизации Kromschroder 200 мм, 34433320

Назначение и особенности

FE 200 относится к электродам FE для искрового розжига и контроля пламени газовых горелок. Рабочую функцию задаёт электрическая схема горелки: цепь розжига соединяют с устройством зажигания, цепь контроля — с входом ионизации автомата горения.

В чертеже FE 200 длина рабочего стержня 200 мм и общая длина 320 мм обозначены отдельно. При подборе эти размеры не следует считать одинаковыми.

Применение и место установки

При установке в узле розжига рабочий наконечник размещают в зоне воспламенения смеси; при ионизационном контроле — в зоне устойчивого пламени. Положение относительно головки, форсунки или запального узла, направление изгиба и зазор задаёт инструкция горелки. Размеры электрода сами по себе не подтверждают совместимость.

Перед установкой сверяют крепление, посадочную длину, геометрию стержня и изолятора, расположение контакта и кабеля. После замены проверяют розжиг и контроль пламени в порядке, установленном изготовителем. Зазор и параметры ионизационного сигнала берут из руководства точного исполнения.

Сопутствующие детали и замена

В технической информации FE, FZE, редакция 02.22, стр. 5–6, перечислены отдельные принадлежности. Они подбираются по типу электрода и присоединению; наличие в перечне не означает включение в комплект поставки.

• Держатель FE: 75442337.
• Колпачки FE/FZE с присоединением Ø4 мм: 04115301, 04115302; вариант с подавлением помех: 04115308; керамический: 04115314.
• Отдельный помехоподавляющий резистор 1 кОм: 04115319, присоединение Ø7 мм. Его нельзя выбирать по диаметру контакта электрода без проверки соединения.

Техническая информация FE, FZE · EN · 02.22 · стр. 5–7 ↗

Проверка совместимости

Для этого артикула точный перечень горелок пока не подтверждён. Для проверки нужны модель и заводской номер горелки, артикул снятой детали, её размеры и позиция на схеме. Одинаковая марка или внешнее сходство не подтверждают применяемость.
