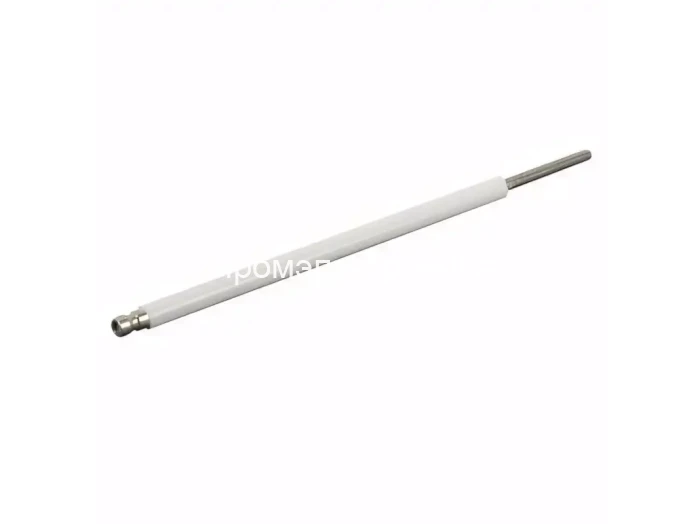

Электрод ионизации Elco 195 мм, 13018547
Электрод ионизации Elco 195 мм, 13018547 – контроль пламени и безопасность горелки Электрод ионизации Elco 195 мм (артикулы: 13018547, 213426, 13018547-EF) – это высокоточный датчик контроля горения, обеспечивающий надежную работу газовых…
Увеличить фотоОсновные характеристики
- Бренды
- Elco
- Тип электрода
- ионизации
- Длина электрода
- 195 мм
- Размер стержня
- Ø4 x 109 мм
- Размер фиксированной изоляции
- Ø8 X 120 мм
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Электрод ионизации Elco 195 мм, 13018547
Электрод ионизации Elco 195 мм, 13018547 – контроль пламени и безопасность горелки
Электрод ионизации Elco 195 мм (артикулы: 13018547, 213426, 13018547-EF) – это высокоточный датчик контроля горения, обеспечивающий надежную работу газовых горелок и систем отопления. Данный элемент предотвращает утечки топлива и аварийные ситуации, моментально отключая подачу газа при отсутствии пламени.
Принцип работы и преимущества
Электрод фиксирует наличие пламени в топочной камере, передавая электрический сигнал в управляющий модуль. Если огонь гаснет, система управления прекращает подачу газа, предотвращая возможное возгорание или утечку.
Ключевые особенности:
- Надежность – оригинальный Elco-электрод, протестированный на совместимость с горелками ведущих производителей.
- Долговечность – выполнен из жаропрочного металла, защищен электро- и теплоизоляционной керамикой.
- Простота подключения – штекер Ø6 мм подходит для стандартных токопроводящих кабелей.
Технические характеристики
- Тип электрода: ионизационный
- Длина электрода: 195 мм
- Размер стержня: Ø4 x 109 мм
- Размер изоляции: Ø8 x 120 мм
- Совместимые артикулы: 13018547, 213426, 13018547-EF
- Назначение: контроль горения газа в промышленных и бытовых горелках
Где купить?
Закажите электрод ионизации Elco прямо сейчас – обеспечьте надежную и безопасную работу вашей системы отопления!
Назначение и особенности
Каталожное назначение — ионизационный контроль пламени. Рабочий конец электрода располагается в зоне пламени, а сигнал поступает на ионизационный вход автомата горения. Такой электрод не заменяет оптический датчик пламени без предусмотренного изготовителем изменения схемы.
Применение и место установки
При установке в узле розжига рабочий наконечник размещают в зоне воспламенения смеси; при ионизационном контроле — в зоне устойчивого пламени. Положение относительно головки, форсунки или запального узла, направление изгиба и зазор задаёт инструкция горелки. Размеры электрода сами по себе не подтверждают совместимость.
Перед установкой сверяют крепление, посадочную длину, геометрию стержня и изолятора, расположение контакта и кабеля. После замены проверяют розжиг и контроль пламени в порядке, установленном изготовителем. Зазор и параметры ионизационного сигнала берут из руководства точного исполнения.
Сопутствующие детали и замена
При ремонте вместе с электродом проверяют состояние держателя, изолятора, контактного соединения и соответствующего кабеля. Возможность отдельной замены этих элементов и состав электродного блока определяют по перечню запчастей. Подбирать изолятор, кабель или держатель как взаимозаменяемые детали без точного артикула нельзя.
В каких горелках установлен этот артикул
В таблице перечислены исполнения из каталогов запчастей производителя. Сверьте заводской артикул горелки, период выпуска и позицию детали; TC, TL, Low NOx и другие обозначения исполнения сохраняют значение.
Горелки и позиции детали · 15
| Горелка | Артикул горелки | Позиция | Период и документ |
|---|---|---|---|
| CH-G0631 - T1/KN | 3833353 | 2150 | 02-2011 — конец не указан 420010601202A · R8220135-03 - 11/09/2015 · стр. 5 |
| CH-G0631 - T2/KL | 3833469 | 2150 | 02-2011 — конец не указан 420010601202A · R8220135-03 - 11/09/2015 · стр. 5 |
| CH-G0631 - T3/KM | 3833609 | 2150 | 08-2012 — конец не указан 420010601202A · R8220135-03 - 11/09/2015 · стр. 5 |
| CH-G0631-T1/KN | 3833353 | 2150 | 02-2011 — конец не указан 420010665801A · R8220065-05 - 17/04/2024 · стр. 5 |
| CH-G0635 -T1/KN | 3837029 | 2150 | 04-2023 — конец не указан 420010665801A · R8220065-05 - 17/04/2024 · стр. 5 |
| CH-G0631-T2/KL | 3833469 | 2150 | 02-2011 — конец не указан 420010665801A · R8220065-05 - 17/04/2024 · стр. 5 |
| CH-G0635 -T2/KL | 3837038 | 2150 | 04-2022 — конец не указан 420010665801A · R8220065-05 - 17/04/2024 · стр. 5 |
| CH-G0631-T3/KM | 3833609 | 2150 | 08-2012 — конец не указан 420010665801A · R8220065-05 - 17/04/2024 · стр. 5 |
| CH-G0635 -T3/KM | 3837039 | 2150 | 05-2023 — конец не указан 420010665801A · R8220065-05 - 17/04/2024 · стр. 5 |
| CH-G0631-T1/KN | 3833353 | 2150 | 02-2011 — конец не указан · R8220135-05 - 06/11/2024 · стр. 5 |
| CH-G0635 -T1/KN | 3837029 | 2150 | 04-2023 — конец не указан · R8220135-05 - 06/11/2024 · стр. 5 |
| CH-G0631-T2/KL | 3833469 | 2150 | 02-2011 — конец не указан · R8220135-05 - 06/11/2024 · стр. 5 |
| CH-G0635 -T2/KL | 3837038 | 2150 | 04-2022 — конец не указан · R8220135-05 - 06/11/2024 · стр. 5 |
| CH-G0631-T3/KM | 3833609 | 2150 | 08-2012 — конец не указан · R8220135-05 - 06/11/2024 · стр. 5 |
| CH-G0635 -T3/KM | 3837039 | 2150 | 05-2023 — конец не указан · R8220135-05 - 06/11/2024 · стр. 5 |
Характеристики
- Наименование
- Электрод ионизации Elco 195 мм, 13018547
- Бренды
- Elco
- Тип электрода
- ионизации
- Длина электрода
- 195 мм
- Размер стержня
- Ø4 x 109 мм
- Размер фиксированной изоляции
- Ø8 X 120 мм
Техническая документация
Запросите документацию по полному обозначению оборудования.
