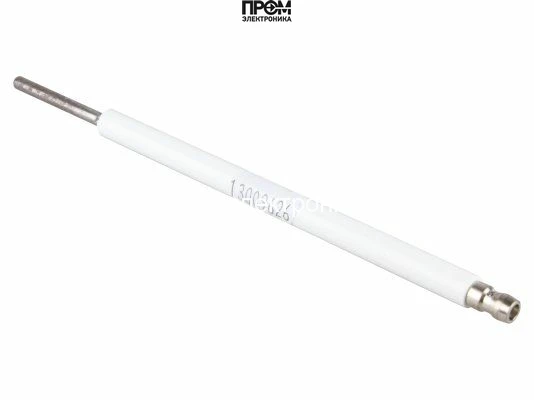

Электрод ионизации 167 мм
Электрод ионизации 167 мм с керамической изоляцией и штекером Ø6 мм обеспечивает надежный контроль пламени и безопасность горелок, предотвращая утечку топлива и аварии. Совместим с разными моделями, прост в установке.
Увеличить фотоОсновные характеристики
- Бренды
- Elco
- Тип электрода
- ионизации
- Длина электрода
- 167 мм
- Размер фиксированной изоляции
- Ø8 X 120 мм
- Длина электрода (мм)
- 167
- Размер стержня поджига
- Ø4 X 36 мм
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Электрод ионизации 167 мм
Электрод ионизации 167 мм (арт. 13009626) — специализированный элемент для систем безопасности горелок, обеспечивающий надежный контроль процесса горения пламени. Данный электрод выполняет функцию ионизационного датчика, который непрерывно отслеживает наличие пламени в рабочем режиме горелки. При затухании пламени система автоматически прекращает подачу топлива, что предотвращает аварийные ситуации и обеспечивает безопасность эксплуатации оборудования.
Электрод ионизации 167 мм совместим с различными моделями горелок и систем, где требуется точный и стабильный контроль пламени. Использование данного электрода способствует поддержанию стабильной работы горелки, предотвращая утечку топлива и минимизируя риски, связанные с неправильной работой оборудования.
Для эффективной эксплуатации важно соблюдать рекомендации производителя по установке и техническому обслуживанию электрода. Это обеспечит долговременную и бесперебойную работу системы безопасности горелки, а также повысит общую надежность оборудования.
Производитель: Elco.
Назначение и особенности
Каталожное назначение — ионизационный контроль пламени. Рабочий конец электрода располагается в зоне пламени, а сигнал поступает на ионизационный вход автомата горения. Такой электрод не заменяет оптический датчик пламени без предусмотренного изготовителем изменения схемы.
Применение и место установки
При установке в узле розжига рабочий наконечник размещают в зоне воспламенения смеси; при ионизационном контроле — в зоне устойчивого пламени. Положение относительно головки, форсунки или запального узла, направление изгиба и зазор задаёт инструкция горелки. Размеры электрода сами по себе не подтверждают совместимость.
Перед установкой сверяют крепление, посадочную длину, геометрию стержня и изолятора, расположение контакта и кабеля. После замены проверяют розжиг и контроль пламени в порядке, установленном изготовителем. Зазор и параметры ионизационного сигнала берут из руководства точного исполнения.
Сопутствующие детали и замена
При ремонте вместе с электродом проверяют состояние держателя, изолятора, контактного соединения и соответствующего кабеля. Возможность отдельной замены этих элементов и состав электродного блока определяют по перечню запчастей. Подбирать изолятор, кабель или держатель как взаимозаменяемые детали без точного артикула нельзя.
В каких горелках установлен этот артикул
В таблице перечислены исполнения из каталогов запчастей производителя. Сверьте заводской артикул горелки, период выпуска и позицию детали; TC, TL, Low NOx и другие обозначения исполнения сохраняют значение.
Горелки и позиции детали · 30
| Горелка | Артикул горелки | Позиция | Период и документ |
|---|---|---|---|
| CH-G0633 – T1/KN | 3835823 | 2090 | 01-2016 — конец не указан 420010634900A · R8220161-01 - 27/01/2016 · стр. 5 |
| CH-G0633 – T2/KL | 3835824 | 2090 | 01-2016 — конец не указан 420010634900A · R8220161-01 - 27/01/2016 · стр. 5 |
| CH-G0633 – T3/KM | 3835825 | 2090 | 01-2016 — конец не указан 420010634900A · R8220161-01 - 27/01/2016 · стр. 5 |
| CH-G0634 – T1/KN | 3835826 | 2090 | 01-2016 — конец не указан 420010634900A · R8220161-01 - 27/01/2016 · стр. 5 |
| CH-G0634 – T2/KL | 3835827 | 2090 | 01-2016 — конец не указан 420010634900A · R8220161-01 - 27/01/2016 · стр. 5 |
| CH-G0634 – T3/KM | 3835828 | 2090 | 01-2016 — конец не указан 420010634900A · R8220161-01 - 27/01/2016 · стр. 5 |
| CH-G0633 – T1/KN | 3835823 | 2090 | 01-2016 — конец не указан 420010636200A · R8220163-01 - 27/01/2016 · стр. 5 |
| CH-G0633 – T2/KL | 3835824 | 2090 | 01-2016 — конец не указан 420010636200A · R8220163-01 - 27/01/2016 · стр. 5 |
| CH-G0633 – T3/KM | 3835825 | 2090 | 01-2016 — конец не указан 420010636200A · R8220163-01 - 27/01/2016 · стр. 5 |
| CH-G0634 – T1/KN | 3835826 | 2090 | 01-2016 — конец не указан 420010636200A · R8220163-01 - 27/01/2016 · стр. 5 |
| CH-G0634 – T2/KL | 3835827 | 2090 | 01-2016 — конец не указан 420010636200A · R8220163-01 - 27/01/2016 · стр. 5 |
| CH-G0634 – T3/KM | 3835828 | 2090 | 01-2016 — конец не указан 420010636200A · R8220163-01 - 27/01/2016 · стр. 5 |
| CH-G0732 – T1/KN | 3835829 | 2090 | 01-2016 — конец не указан 420010748701A · R8220157-02 - 20/07/2016 · стр. 5 |
| CH-G0732 – T2/KL | 3835830 | 2090 | 01-2016 — конец не указан 420010748701A · R8220157-02 - 20/07/2016 · стр. 5 |
| CH-G0732 – T3/KM | 3835831 | 2090 | 01-2016 — конец не указан 420010748701A · R8220157-02 - 20/07/2016 · стр. 5 |
| CH-G0733 – T1/KN | 3835832 | 2090 | 01-2016 — конец не указан 420010748701A · R8220157-02 - 20/07/2016 · стр. 5 |
| CH-G0733 – T2/KL | 3835833 | 2090 | 01-2016 — конец не указан 420010748701A · R8220157-02 - 20/07/2016 · стр. 5 |
| CH-G0733 – T3/KM | 3835834 | 2090 | 01-2016 — конец не указан 420010748701A · R8220157-02 - 20/07/2016 · стр. 5 |
| CH-G0732 – T1/KN | 3835829 | 2090 | 01-2016 — конец не указан 420010749101A · R8220159-02 - 20/07/2016 · стр. 5 |
| CH-G0732 – T2/KL | 3835830 | 2090 | 01-2016 — конец не указан 420010749101A · R8220159-02 - 20/07/2016 · стр. 5 |
| CH-G0732 – T3/KM | 3835831 | 2090 | 01-2016 — конец не указан 420010749101A · R8220159-02 - 20/07/2016 · стр. 5 |
| CH-G0733 – T1/KN | 3835832 | 2090 | 01-2016 — конец не указан 420010749101A · R8220159-02 - 20/07/2016 · стр. 5 |
| CH-G0733 – T2/KL | 3835833 | 2090 | 01-2016 — конец не указан 420010749101A · R8220159-02 - 20/07/2016 · стр. 5 |
| CH-G0733 – T3/KM | 3835834 | 2090 | 01-2016 — конец не указан 420010749101A · R8220159-02 - 20/07/2016 · стр. 5 |
| VG 06.1600 DP KN | Не указан | 511 | 420010178100A · 03/2009 · стр. 45 |
| VG 06.1600 DP KL | Не указан | 511 | 420010178100A · 03/2009 · стр. 45 |
| VG 06.1600 DP KM | Не указан | 511 | 420010178100A · 03/2009 · стр. 45 |
| VG 06.2100 DP KN | Не указан | 511 | 420010178100A · 03/2009 · стр. 45 |
| VG 06.2100 DP KL | Не указан | 511 | 420010178100A · 03/2009 · стр. 45 |
| VG 06.2100 DP KM | Не указан | 511 | 420010178100A · 03/2009 · стр. 45 |
Характеристики
- Наименование
- Электрод ионизации 167 мм
- Бренды
- Elco
- Тип электрода
- ионизации
- Длина электрода
- 167 мм
- Размер фиксированной изоляции
- Ø8 X 120 мм
- Длина электрода (мм)
- 167
- Размер стержня поджига
- Ø4 X 36 мм
Техническая документация
Запросите документацию по полному обозначению оборудования.
