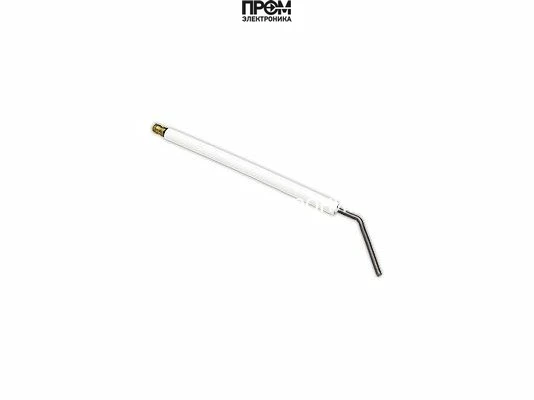

Электрод ионизации 195 мм
Электрод ионизации 195 мм (13018547) с керамической изоляцией обеспечивает надежный контроль пламени и быстро блокирует подачу топлива при затухании, повышая безопасность и стабильность работы горелок в отопительных и промышленных системах.
Увеличить фотоОсновные характеристики
- Бренды
- Elco
- Тип электрода
- ионизации
- Длина электрода
- 195 мм
- Размер фиксированной изоляции
- Ø8 X 120 мм
- Места установки
- Газовая горелка Elco VG5.950 DP
- Длина электрода (мм)
- 195
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Электрод ионизации 195 мм
Электрод ионизации 195 мм (артикул 13018547) — ключевой элемент системы безопасности горелочных установок, обеспечивающий надежный контроль пламени и предотвращение утечек топлива. Этот электрод предназначен для непрерывного мониторинга состояния пламени, что позволяет своевременно блокировать подачу топлива при его затухании, исключая риск аварийных ситуаций и обеспечивая стабильную работу оборудования.
Ионизационный электрод 13018547 совместим с различными типами горелочных систем, где требуется точный контроль пламени для безопасного функционирования. Его применение значительно снижает риски, связанные с утечками топлива и отсутствием горения, что особенно важно для отопительных и промышленных установок. Благодаря высокой чувствительности и быстрому отклику, электрод обеспечивает эффективное управление подачей топлива, поддерживая оптимальные условия работы горелки.
Данный электрод ионизации является незаменимым компонентом для обеспечения безопасности и надежности горелочных систем, способствуя предотвращению аварий и продлению срока службы оборудования.
Назначение и особенности
Каталожное назначение — ионизационный контроль пламени. Рабочий конец электрода располагается в зоне пламени, а сигнал поступает на ионизационный вход автомата горения. Такой электрод не заменяет оптический датчик пламени без предусмотренного изготовителем изменения схемы.
Применение и место установки
При установке в узле розжига рабочий наконечник размещают в зоне воспламенения смеси; при ионизационном контроле — в зоне устойчивого пламени. Положение относительно головки, форсунки или запального узла, направление изгиба и зазор задаёт инструкция горелки. Размеры электрода сами по себе не подтверждают совместимость.
Перед установкой сверяют крепление, посадочную длину, геометрию стержня и изолятора, расположение контакта и кабеля. После замены проверяют розжиг и контроль пламени в порядке, установленном изготовителем. Зазор и параметры ионизационного сигнала берут из руководства точного исполнения.
Сопутствующие детали и замена
При ремонте вместе с электродом проверяют состояние держателя, изолятора, контактного соединения и соответствующего кабеля. Возможность отдельной замены этих элементов и состав электродного блока определяют по перечню запчастей. Подбирать изолятор, кабель или держатель как взаимозаменяемые детали без точного артикула нельзя.
В каких горелках установлен этот артикул
В таблице перечислены исполнения из каталогов запчастей производителя. Сверьте заводской артикул горелки, период выпуска и позицию детали; TC, TL, Low NOx и другие обозначения исполнения сохраняют значение.
Горелки и позиции детали · 15
| Горелка | Артикул горелки | Позиция | Период и документ |
|---|---|---|---|
| CH-G0631 - T1/KN | 3833353 | 2150 | 02-2011 — конец не указан 420010601202A · R8220135-03 - 11/09/2015 · стр. 5 |
| CH-G0631 - T2/KL | 3833469 | 2150 | 02-2011 — конец не указан 420010601202A · R8220135-03 - 11/09/2015 · стр. 5 |
| CH-G0631 - T3/KM | 3833609 | 2150 | 08-2012 — конец не указан 420010601202A · R8220135-03 - 11/09/2015 · стр. 5 |
| CH-G0631-T1/KN | 3833353 | 2150 | 02-2011 — конец не указан 420010665801A · R8220065-05 - 17/04/2024 · стр. 5 |
| CH-G0635 -T1/KN | 3837029 | 2150 | 04-2023 — конец не указан 420010665801A · R8220065-05 - 17/04/2024 · стр. 5 |
| CH-G0631-T2/KL | 3833469 | 2150 | 02-2011 — конец не указан 420010665801A · R8220065-05 - 17/04/2024 · стр. 5 |
| CH-G0635 -T2/KL | 3837038 | 2150 | 04-2022 — конец не указан 420010665801A · R8220065-05 - 17/04/2024 · стр. 5 |
| CH-G0631-T3/KM | 3833609 | 2150 | 08-2012 — конец не указан 420010665801A · R8220065-05 - 17/04/2024 · стр. 5 |
| CH-G0635 -T3/KM | 3837039 | 2150 | 05-2023 — конец не указан 420010665801A · R8220065-05 - 17/04/2024 · стр. 5 |
| CH-G0631-T1/KN | 3833353 | 2150 | 02-2011 — конец не указан · R8220135-05 - 06/11/2024 · стр. 5 |
| CH-G0635 -T1/KN | 3837029 | 2150 | 04-2023 — конец не указан · R8220135-05 - 06/11/2024 · стр. 5 |
| CH-G0631-T2/KL | 3833469 | 2150 | 02-2011 — конец не указан · R8220135-05 - 06/11/2024 · стр. 5 |
| CH-G0635 -T2/KL | 3837038 | 2150 | 04-2022 — конец не указан · R8220135-05 - 06/11/2024 · стр. 5 |
| CH-G0631-T3/KM | 3833609 | 2150 | 08-2012 — конец не указан · R8220135-05 - 06/11/2024 · стр. 5 |
| CH-G0635 -T3/KM | 3837039 | 2150 | 05-2023 — конец не указан · R8220135-05 - 06/11/2024 · стр. 5 |
Характеристики
- Наименование
- Электрод ионизации 195 мм
- Бренды
- Elco
- Тип электрода
- ионизации
- Длина электрода
- 195 мм
- Размер фиксированной изоляции
- Ø8 X 120 мм
- Места установки
- Газовая горелка Elco VG5.950 DP
- Длина электрода (мм)
- 195
- Размер стержня поджига
- Ø4 X 109 мм
