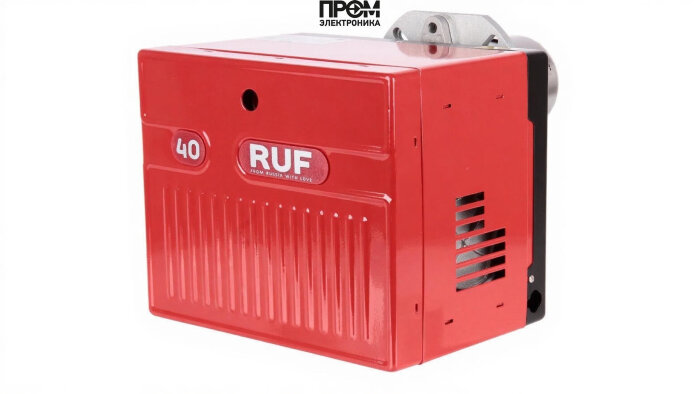

Дизельная горелка RUF 40 G10 TC

Дизельная горелка RUF 40 G10 TC — техническое описание

Дизельная горелка RUF 40 G10 TC — промышленный одноступенчатый агрегат для надёжного сжигания жидкого топлива в диапазоне мощности 54–120 кВт. Конструкция оптимизирована под котлы среднего класса с противодавлением до 0,8 мбар и обеспечивает стабильный расход топлива 4.5–10 кг/ч при электропитании 220 В и потребляемой мощности 170 Вт. Оборудование разработано с упором на простоту обслуживания и высокий КПД в реальных условиях эксплуатации.

Ключевые технические параметры

• Мощность: 54–120 кВт
• Тип: одноступенчатая дизельная горелка
• Расход топлива: 4.5–10 кг/ч
• Электропитание: 220 В, потребляемая мощность 170 Вт
• Класс защиты: IP40
• Габариты/вес: 30.5×36.9×26.2 см / 13 кг

Состав и основные узлы

Горелка RUF 40 G10 TC включает комплект узлов, обеспечивающих безопасное и управляемое горение. В описании перечислены элементы, критичные для диагностики, обслуживания и модернизации:

• Топливный насос — отвечает за поддержание стабильного давления топлива и равномерную подачу к форсунке; интегрирован в систему с возможностью быстрого обслуживания.
• Форсунки (распылитель) — образуют факел, рассчитаны на оптимальную дисперсность распыла при заданных параметрах давления и расхода.
• Датчик пламени — контролирует наличие факела и обеспечивает защиту от «сухого хода»; совместим с базовой автоматикой горелки.
• Топочный автомат — блок управления последовательностью розжига/контроля работы, реализует алгоритмы безопасности и мониторинга состояния.
• Трансформатор розжига — генерирует искровой разряд для инициирования воспламенения; проектирован для надежной работы в режиме частых включений.
• Реле давления — обеспечивает контроль давления в топливной системе, предотвращая аварийные режимы и поддерживая стабильность подачи топлива.
• Сервопривод — управляет регулирующими элементами (при необходимости модернизации), позволяет реализовать точную подачу воздуха/топлива в пределах одноступенчатой схемы.
• Клапан — запорная арматура топливной магистрали с быстрым откликом и надежной герметизацией при останове горелки.
• Электроды — элементы розжига и детекции стабильности искры, рассчитанные на длительный ресурс при соблюдении регламентов обслуживания.

Эксплуатация и обслуживание

• Рекомендуется регулярная проверка форсунки и топливного насоса для поддержания качества распыла и энергоэффективности.
• Диагностика датчика пламени, трансформатора розжига и электродов — ключевой пункт предпусковой проверки.
• Плановое обслуживание топочного автомата и реле давления предотвращает ложные срабатывания и продлевает срок службы.

RUF 40 G10 TC — практичное решение для котельных и модульных установок 2026 года: простая интеграция, стандартизированная комплектация и набор критически важных узлов делают горелку удобной для эксплуатации и модернизации в современных системах отопления.
