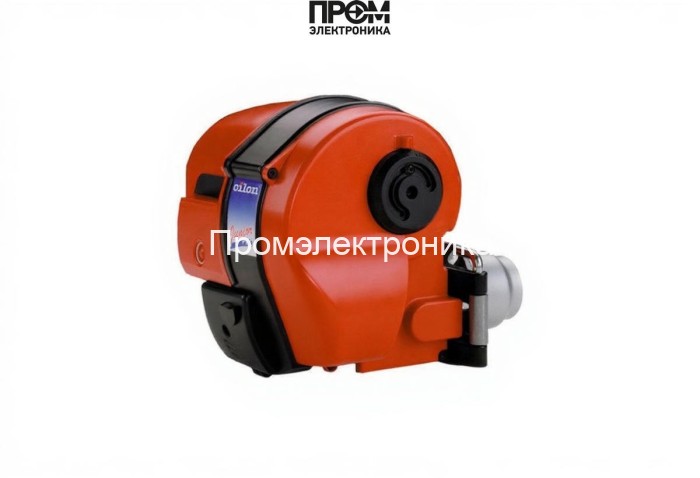

Дизельная горелка Oilon Junior Pro J 18

Дизельная горелка Oilon Junior Pro J 18 — техническое описание и состав

Краткое техническое описание предназначено для инженеров и специалистов по монтажу котельных. Oilon Junior Pro J 18 — одноступенчатая дизельная горелка с рабочим диапазоном мощности 20–33 кВт и расходом топлива 1.7–2.8 кг/ч. Ниже приведено детализированное, структурированное и SEO-оптимизированное описание для 2026 года с указанием основных узлов и эксплуатационных требований.

Основные технические параметры

• Мощность: 20–33 кВт;
• Расход топлива: 1.7–2.8 кг/ч;
• Электропитание: 220 В, двигатель 90 Вт;
• Длина пламенной трубы: 95 мм; класс защиты IP20;
• Противодавление: от -0.1 до 2 мбар; габариты: 30.5×30×35.5 см; вес 10 кг.

Конструкция и состав — ключевые узлы

Горелка выполнена в моноблочном корпусе с удобным доступом для техобслуживания. Конструктивно устройство включает следующие основные элементы и исполнительные узлы:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива под рабочим давлением, имеет регулировку и защиту от гидроударов;
• Форсунки — распыляют топливо в камеру горения, доступны сменные сопла для точной настройки факела;
• Трансформатор розжига — формирует высоковольтные импульсы для образования искры на электродах;
• Электроды — управляющие элементы розжига и контроля стабильности искрообразования;
• Датчик пламени — детектирует наличие пламени и передаёт сигнал в топочный автомат;
• Топочный автомат — контролирует последовательность включения, поддержание горения и аварийное отключение;
• Реле давления — контролирует давление в топливной магистрали и обеспечивает защиту от высокого/низкого давления;
• Сервопривод — управляет воздушной заслонкой и дозированием воздуха для оптимального соотношения воздух/топливо;
• Клапан (электромагнитный/регулирующий) — перекрывает подачу топлива при остановке или аварии.

Монтаж, наладка и обслуживание

• Монтаж: жёсткое крепление фланца, проверка герметичности, установка фильтра топлива 20–40 мкм.
• Наладка: регулировка форсунки и подачи насоса, настройка сервопривода и контроль устойчивости пламени через датчик.
• Обслуживание: регулярная проверка форсунок, замена уплотнений, тестирование реле давления и работоспособности трансформатора розжига.

Такой технический подход обеспечивает надёжность и предсказуемую эксплуатацию горелки Oilon Junior Pro J 18 в системах отопления и технологических установках, где важны точность управления подачей топлива и безопасность работы.
