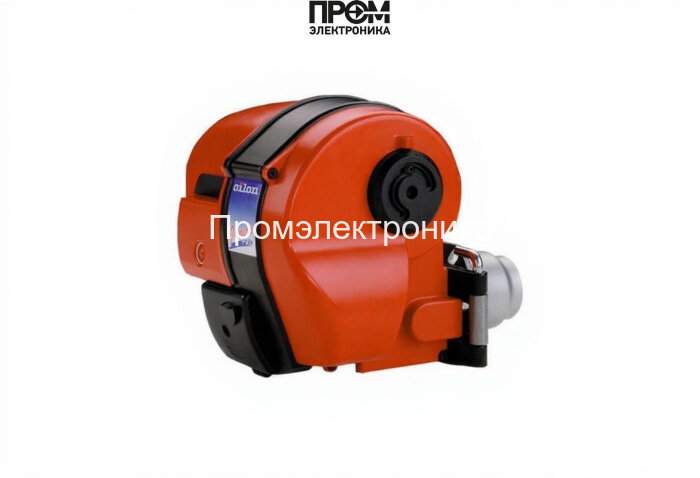

Дизельная горелка Oilon Junior Pro J 10

Дизельная горелка Oilon Junior Pro J 10 — техническое описание и состав

Oilon Junior Pro J 10 — компактная одноступенчатая дизельная горелка промышленного назначения, рассчитанная на стабильную работу в диапазоне мощности 17–27 кВт. Конструкция разработана с прицелом на долговечность, простоту обслуживания и соответствие современным требованиям энергоэффективности и экологии 2026 года. Ниже приведено детальное техническое описание узлов, материалов и режимов эксплуатации, а также список ключевых компонентов, обеспечивающих надежный запуск и устойчивое горение.

Ключевые особенности

• Диапазон мощности: 17–27 кВт — оптимально для малых и средних котельных.
• Расход топлива: 1.4–2.3 кг/ч — экономичный режим при регулируемой подаче топлива.
• Электропитание: 220 В, электродвигатель 90 Вт; класс защиты IP20 для электрической части.
• Рабочая температура: 0…+40 °C; масса ≈10 кг; габариты 35.5×30×30.5 см.

Состав и составные узлы горелки

Моноблочная модульная конструкция включает отдельные взаимозаменяемые модули для упрощения обслуживания и модернизации. Основные конструктивные элементы и функциональные узлы:

• Топливный насос — обеспечивает постоянное давление подачи топлива (элемент 2‑трубной схемы), снабжён фильтрами и регулировочными клапанами для точной подачи.
• Форсунки — распыляют дизельное топливо в рабочей камере; конструкция сопла оптимизирована для образования стабильной факельной структуры при заданной длине пламенной трубы 95 мм.
• Датчик пламени — оптический/ионный сенсор контроля наличия устойчивого горения, обеспечивает автоматическую защиту и отключение при пропадании пламени.
• Топочный автомат (панель управления) — реализует логику запуска, контроля и защиты, управляет подачей топлива и сигнализацией неисправностей.
• Трансформатор розжига — формирует высоковольтные импульсы для искрообразования на электродаx; рассчитан на длительную цикличность работы.
• Электроды — обеспечивают воспламенение смеси; выполнены из материалов, устойчивых к коррозии и термическим нагрузкам.
• Сервопривод — плавно регулирует положение воздушной заслонки и/или дозирующего клапана, обеспечивая оптимальное соотношение воздух/топливо при воспламенении.
• Клапан (впускной/сливной) — герметичный клапан безопасности в топливной магистрали, препятствующий самотечному поступлению топлива при остановке насоса.
• Реле давления — контролирует противоподавление в топке и инициирует защитные сценарии при выходе параметров за пределы допуска.

Эксплуатация и техобслуживание

• Обязательная установка фильтра тонкой очистки топлива 20–40 мкм для защиты форсунок и насоса.
• Периодическая проверка состояния электродов, трансформатора розжига и датчика пламени для надежного запуска.
• Регламентная проверка реле давления и герметичности клапанов при сезонном обслуживании.

Oilon Junior Pro J 10 — решение для ответственных применений, где важны энергоэффективность, компактность монтажа и минимальные требования к сервису. При выборе и настройке учитывайте параметры котельной системы и рекомендации производителя для обеспечения безопасной и экономичной эксплуатации.
