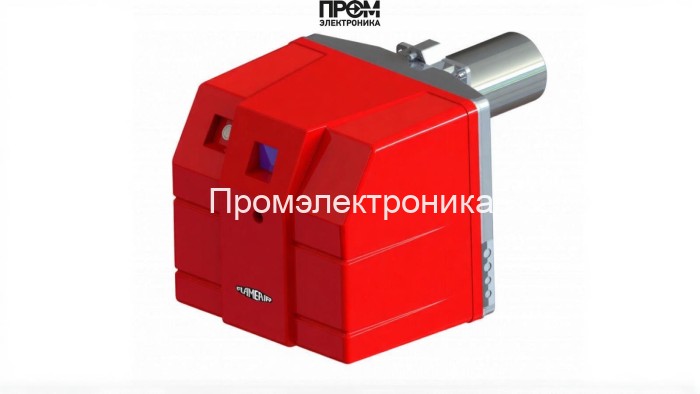

Дизельная горелка Flameair FAL 45/PM 2

Техническое описание дизельной горелки Flameair FAL 45/PM 2

Дизельная горелка Flameair FAL 45/PM 2 разработана как модульное промышленное решение для водогрейных и паровых котлов мощностью 101–450 кВт. Конструкция ориентирована на надёжную долговременную эксплуатацию в составе стационарных и мобильных котельных, обеспечивает точную дозировку топлива, стабильный розжиг и адаптивное управление пламенем при изменяющихся тепловых нагрузках. Соответствует классу защиты IP44, оптимизирована для условий эксплуатации с допустимым противодавлением 0–8 мбар.

Ключевые технические параметры

• Мощность: 101–450 кВт;
• Расход топлива: 8.52–37.94 кг/ч;
• Электропитание: 220 В;
• Электродвигатель: 450 Вт;
• Длина пламенной трубы: 241 мм;
• Вес / габариты: 41 кг / 54×37×37 см;
• Класс защиты: IP44.

Комплектация и состав узлов

Модель поставляется с головкой сгорания и комплектом монтажных элементов. В конструкции выделены сервисные блоки для упрощённого обслуживания и быстрой замены изнашиваемых деталей.

• Топливный насос — обеспечивает стабилизированную подачу дизтоплива под регулируемым давлением и дозирование в зависимости от заданной мощности;
• Датчик пламени — непрерывный контроль наличия огня с быстрым сигналом на выключение в случае пропадания горения;
• Топочный автомат — модуль управления режимами, реализует логику розжига, контроля перегрева и аварийных блокировок;
• Трансформатор розжига — формирует высоковольтный импульс для инициирования электрода при пуске;
• Реле давления — мониторинг и защита гидравлической части подачи топлива, предотвращает работу на некорректных параметрах;
• Форсунки — распылители с заданной степенью распыления и регулировкой расхода, легко сменяемые для разных марок топлива;
• Сервопривод — точное позиционирование клапана/дозатора в зависимости от команд автоматики;
• Клапан (встроенный/пусковой) — обеспечивает надёжную запорную функцию и аварийное отсечение подачи топлива;
• Электроды — элементы розжига и ионизационного контроля, выполненные с учётом ресурса и простоты замены.

Преимущества концепции

• Модульная архитектура облегчает сервис и снижает время простоя;
• Высокая стабильность горения при широком диапазоне мощности;
• Совместимость с промышленными шкафами управления и опциональной системой удалённого мониторинга;
• Экономичность при контроле подачи топлива и точной работе форсунок.

Эксплуатация и обслуживание

• Регламентная проверка форсунок и топливного насоса не реже одного сезона;
• Тестирование работы датчика пламени и трансформатора розжига при пуско-наладке;
• Контроль реле давления и состояния сервопривода при каждой профилактике;
• Использование оригинальных запчастей для поддержания параметров безопасности и КПД.

Горелка Flameair FAL 45/PM 2 — профессиональное решение для предприятий, где критичны надёжность, управляемость пламени и экономичность. Рекомендуется интеграция с системой диспетчеризации и применение фильтрации топлива для увеличения ресурса узлов.
