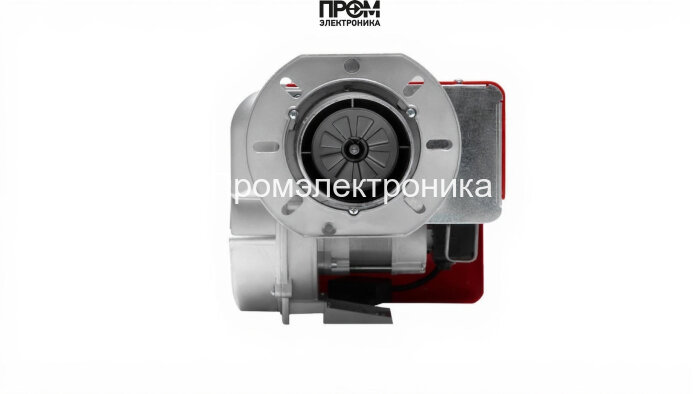

Дизельная горелка Flameair FAL 16/1 1 TL300

Дизельная горелка Flameair FAL 16/1 1 TL300 — техническое описание

Краткое техническое резюме: одноступенчатая дизельная горелка Flameair FAL 16/1 1 TL300 предназначена для водогрейных и паровых котлов мощностью 83–166 кВт. Конструкция оптимизирована для стабильного горения при противодавлении 0–4 мбар и обеспечивает расход топлива 7–14 кг/ч при питании 220 В и двигателе 200 Вт.

Ключевые узлы и их функции

• Топливный насос — обеспечивает точную подачу дизельного топлива под заданным давлением, поддерживает стабильность факела и минимизирует пульсации расхода при одноступенчатой работе.
• Датчик пламени — электронный контроль наличия горения; реагирует на исчезновение факела и посылает сигнал на блок безопасности для аварийной остановки.
• Топочный автомат — центральный блок управления пуском/остановом и защитой; реализует логику последовательности розжига, контроля пламени и блокировок по безопасности.
• Трансформатор розжига — высоковольтный генератор искры для инициирования горения; обеспечивает надёжный запуск при холодном пуске и повторных попытках розжига.
• Реле давления — контролирует входное/противодавление в топочной камере; интегрируется в систему безопасности для предотвращения работы при недопустимом противодавлении.
• Форсунки — распыляют топливо в заданной конусности и расходе; подбираются под диапазон 7–14 кг/ч для обеспечения оптимального соотношения воздух/топливо.
• Сервопривод — регулирует положение заслонки воздуха или дозировку топливного узла в системах с дополнительной автоматикой; для одноступенчатой версии используется в задачах тонкой подстройки на стадии наладки.
• Клапан — запорный элемент топливной магистрали; выполняет функции аварийного перекрытия и предохраняет обратный поток топлива при останове горелки.
• Электроды — формируют искру в зоне головы сгорания и служат опорой для контроля стабильности розжига и первичного определения качества воспламенения.

Технические преимущества и эксплуатация

• Проектирование модульного характера облегчает доступ к форсункам, насосу и электродам для технического обслуживания.
• Интегрированный топочный автомат с датчиком пламени и реле давления обеспечивает повышенную безопасность и автономность работы.
• Удлинённая пламенная труба 300 мм гарантирует глубокое введение факела в топочную камеру и равномерное распределение тепловой нагрузки.
• Рекомендации по обслуживанию: проверка форсунок и фильтров, тестирование трансформатора розжига и датчика пламени, контроль герметичности клапанов и состояния топливного насоса.

Flameair FAL 16/1 TL300 — инженерное решение для тех, кто ценит предсказуемость работы, простоту обслуживания и соответствие современным требованиям безопасности и энергоэффективности. При выборе и монтаже обязательна настройка параметров подачи топлива и проверки систем контроля пламени и давления.
