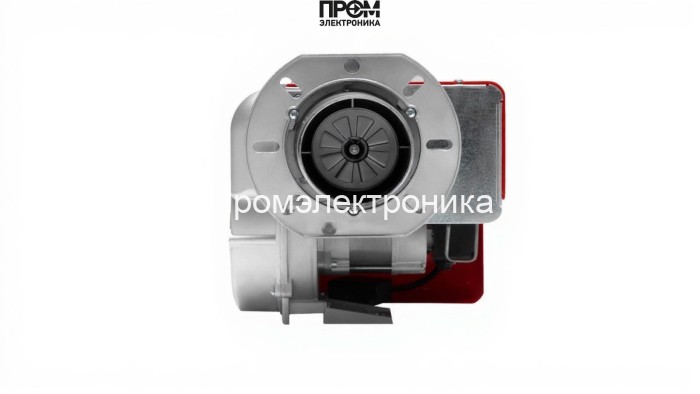

Дизельная горелка Flameair FAL 16/1 1 CV

Дизельная горелка Flameair FAL 16/1 1 CV — техническое описание и состав узлов

Краткое техническое резюме: Flameair FAL 16/1 1 CV — одноступенчатая дизельная горелка промышленного класса, рассчитанная на тепловую нагрузку 83–166 кВт с расходом топлива 7–14 кг/ч и номинальным электропитанием 220 В. Модульная конструкция и стандартизированные узлы обеспечивают простоту монтажа, точную подстройку горения и долговременную эксплуатацию в условиях противодавления 0–4 мбар.

Ключевые технические характеристики

• Тип топлива: дизельное (солярка)
• Диапазон мощности: 83–166 кВт
• Расход топлива: 7–14 кг/ч
• Электропитание: 220 В
• Электродвигатель привода вентилятора: 200 Вт
• Длина пламенной трубы: 162 мм (стандартная)
• Противодавление при работе: 0–4 мбар
• Вес и габариты: 12.5 кг; 43.8×29.4×30.2 см

Конструкция и состав ключевых узлов

Горелка спроектирована как набор функциональных модулей: корпус с фланцами, воздушный тракт, голова сгорания и блок управления. Ниже перечислены основные узлы, формирующие работоспособность агрегата и обеспечивающие безопасность процесса горения:

• Топливный насос — обеспечивает подачу и стабильное давление топлива к форсунке.
• Форсунки — распыляют топливо в камеру сгорания, поддерживая оптимальную факелообразующую геометрию.
• Датчик пламени — контролирует наличие устойчивого факела и предотвращает работу при пропадании пламени.
• Топочный автомат (блок управления) — реализует логику розжига, контроля ошибок и защитных блокировок.
• Трансформатор розжига — формирует высоковольтные импульсы для электродов при старте горения.
• Реле давления — следит за давлением топлива/воздуха и сигнализирует о превышениях или падениях.
• Сервопривод — обеспечивает точное позиционирование регулирующих клапанов и заслонок при настройке подачи воздуха и топлива.
• Клапан (включая электромагнитный) — перекрывает подачу топлива при авариях и формирует ступенчатую схему подачи.
• Электроды — создают искровой разряд для инициации розжига и стабильного пробоя плазмы.

Принцип работы и эксплуатационные требования

• При подаче питания блок управления инициирует преднакачку топлива и прогон вентилятора, затем включает трансформатор розжига и подаёт топливо через форсунку.
• Датчик пламени и реле давления контролируют корректность процесса: при отсутствии пламени или снижении давления блок обесточивает клапан и инициирует аварийное отключение.
• Сервопривод поддерживает заданный режим смеси воздух/топливо, что обеспечивает стабильный КПД и минимизацию эмиссий.

Монтаж, обслуживание и рекомендации

• Монтаж выполнять в соответствии с паспортом: обеспечить герметичность фланцев, правильную ориентацию пламенной трубы 162 мм и доступ к узлам обслуживания.
• Плановое обслуживание: чистка форсунки и головы сгорания, проверка состояния топливного насоса и фильтров, контроль работы датчика пламени и трансформатора розжига.
• Рекомендуется ежегодная проверка топочного автомата и калибровка сервоприводов сертифицированным сервисом.

Flameair FAL 16/1 1 CV — оптимальное решение для промышленных и коммунально-бытовых котельных, где важны надёжность, простота управления и возможность интеграции в существующие системы отопления. Техническая комплектация и стандартизированные узлы упрощают сервис и позволяют сохранять эффективность при длительной эксплуатации.
