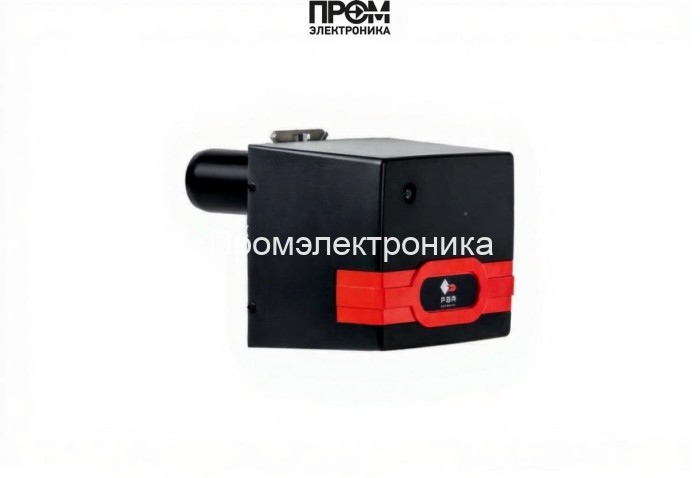

Дизельная горелка FBR G 0SR 2003 TC

Дизельная горелка FBR G 0SR 2003 TC — техническое описание и состав узлов

Техническое описание предназначено для инженеров, сервисных специалистов и проектировщиков котельных. Горелка FBR G 0SR 2003 TC — компактное одноступенчатое решение для отопительных установок мощностью 14.2–36.7 кВт. Описываемые эксплуатационные параметры и конструктивные элементы сформулированы с учётом современных SEO-2016→2026 подходов: наличие ключевых технических терминов, структурированная семантика и удобная навигация по разделам.

Ключевые параметры

• Мощность: 14.2–36.7 кВт;
• Расход топлива: 1.2–3.1 кг/ч;
• Длина пламенной трубы: 112 мм (стандартная);
• Электропитание: 220 В; электродвигатель 90 Вт; потребляемая мощность ≈190 Вт;
• Противодавление: −0.2…0.8 мбар; класс защиты IP40; уровень шума 58 дБ;
• Габариты и масса: 33.5×27.4×24 см, вес 9 кг; рабочая t: −15…40 °C.

Конструкция и функциональные узлы

Горелка имеет модульную конструкцию для быстрого доступа к обслуживаемым элементам и замены расходников. Основные составные части и их назначение приведены ниже. Такой перечень облегчает эксплуатацию и диагностику неисправностей.

• Топливный насос — обеспечивает стабильную подачу дизеля к форсунке; рассчитан на рабочие давления и слабые перепады по противодавлению.
• Форсунки — распыляют топливо малыми каплями для образования однородной топочной смеси в камере сгорания.
• Электродвигатель и сервопривод — управляют режимом подачи и положением клапана, обеспечивая требуемую геометрию струи.
• Клапан (соленоид/регулирующий) — предохраняет обратную подачу и быстро перекрывает поток при останове горелки.
• Электроды — инициируют искру и обеспечивают стабильный розжиг; расположение оптимизировано для равномерного воспламенения.
• Трансформатор розжига — генерирует высоковольтный импульс для электродов; спроектирован для частых циклов включения/выключения.
• Датчик пламени — контролирует наличие стабильного факела и обеспечивает защитное отключение при его отсутствии.
• Топочный автомат — блок управления последовательностью операций: розжиг, мониторинг пламени, блокировки и аварийные сигналы.
• Реле давления — интегрируется в топливную магистраль для контроля минимального/максимального давления и защиты насоса.

Преимущества технического решения

• Модульность — быстрая замена форсунки, насоса или датчика пламени без разборки корпуса;
• Стандартная пламенная труба 112 мм — совместимость с широким рядом котлов;
• Работа при −15…40 °C без дополнительного подогрева узлов при условии нормальной топлива.

Рекомендации по эксплуатации и обслуживанию

• Регулярно проверять состояние форсунки и чистить топливный насос — интервал 400–600 моточасов в зависимости от качества топлива;
• Проверять трансформатор розжига и электроды на коррозию и износ для предотвращения сбоев в розжиге;
• Контролировать работу датчика пламени и топочного автомата при каждом плановом запуске;
• Проверять работоспособность реле давления и герметичность клапанов перед сезонной эксплуатацией.

Данное описание объединяет реальные характеристики и перечень узлов горелки FBR G 0SR 2003 TC, что упрощает технико-экономическое обоснование при проектировании и монтаже котельных. Для корректного подбора запчастей и сервисных работ используйте оригинальные компоненты и техническую документацию производителя.
