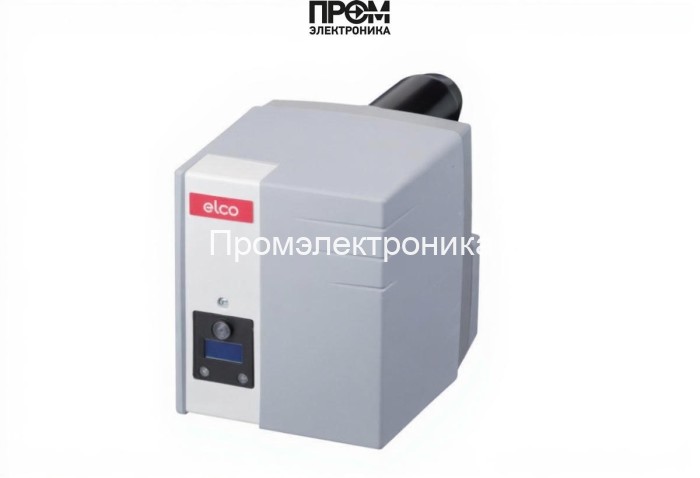

Дизельная горелка Elco VB 1.20

Дизельная горелка Elco VB 1.20 — техническое описание

Краткое техническое резюме. Горелка Elco VB 1.20 – одноступенчатое дизельное устройство класса Low NOx, проектированное для надёжной подачи тепла в котлы и теплогенераторы мощностью 11–20 кВт. Конструкция ориентирована на промышленно-коммерческое применение: моноблочная компоновка, питание 220 В, потребление около 200 Вт, расход топлива 0.9–1.7 кг/ч и противодавление до 0.55 мбар.

Конструкция и составные узлы

Ниже приведён полный перечень основных узлов и их функциональная роль — ориентирован на специалистов по монтажу и сервису:

• Топливный насос — обеспечивает стабильное давление подачи дизельного топлива в форсунку, адаптирован под рабочие диапазоны расхода 0.9–1.7 кг/ч.
• Форсунки (наконечник) — эффективное распыление топлива для формирования оптимальной смеси и устойчивого пламени; поставляются адаптированные шаблоны для настройки дисперсности.
• Датчик пламени — контролирует наличие горения; интегрирован в блок безопасности для быстрого отключения при детекции отсутствия пламени.
• Топочный автомат — управляющий модуль, отвечающий за последовательность розжига, аварийные блокировки и логику повторных попыток запуска.
• Трансформатор розжига — генератор высоковольтных импульсов для электродов, обеспечивает стабильный самозажигание при старте.
• Электроды — формируют искровой разряд и начальную ионизацию пламени; расположены в головке горения для надёжного воспламенения распылённого топлива.
• Сервопривод — регулирует воздушный заслон и положение клапана подачи воздуха/топлива при необходимости; обеспечивает точность установки режима.
• Клапан — электромагнитный запорный элемент на линии топлива, обеспечивает блокировку подачи в аварийных режимах.
• Реле давления — контроль предельного противодавления и сигнализация о нарушениях тяги; интегрируется с автоматикой для предотвращения обратной тяги.

Технические преимущества и эксплуатация

• Моноблочная конструкция — упрощённый доступ к узлам для ТО и замены расходников.
• Low NOx конфигурация — сниженные выбросы, соответствие современным экологическим стандартам.
• Комплектность поставки — монтажный фланец, теплоизолирующая прокладка, крепёж, документация.
• Рекомендованная практика обслуживания: регулярная проверка форсунки и сопла, контроль состояния трансформатора розжига и электродов, тестирование датчика пламени и реле давления.

Вывод для проектировщиков и сервисных инженеров

Elco VB 1.20 рекомендуется для интеграции в малые и средние котельные установки, где требуется баланс между компактностью, точностью управления горением и соответствием требованиям по эмиссии. При проектировании системы учитывайте параметры питания 220 В, тип соединения Rp 3/8" и условия эксплуатации с противодавлением до 0.55 мбар. Для оптимальной работы используйте оригинальные форсунки, сертифицированные фильтры и регламентное обслуживание, описанное в технической документации.
