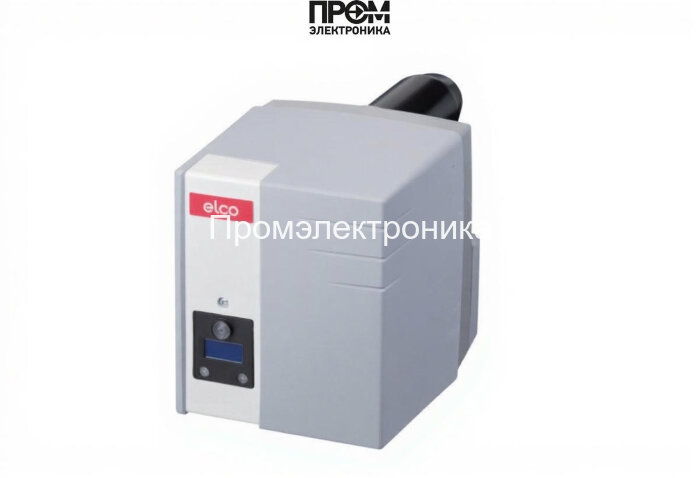

Дизельная горелка Elco VB 1.24

Дизельная горелка Elco VB 1.24 — техническое описание и конструктивные элементы

Предлагаемая горелка Elco VB 1.24 спроектирована как моноблочное техническое решение для стационарных котлов и теплогенераторов, где важны надежность, повторяемость пусков и низкие эксплуатационные расходы. Устройство рассчитано на работу в диапазоне 14–24 кВт при расходе топлива 1.2–2 кг/ч и питании 220 В. Инженерная концепция ориентирована на энергоэффективность, упрощенное сервиса и соблюдение требований по выбросам (Low NOx).

Описание конструкции выполнено в формате эксплуатационно-технических тезисов с выделением ключевых узлов и их функциональной роли. Такое представление упрощает подбор запасных частей и планирование регламентных работ, а также способствует быстрой интеграции в существующие котельные схемы.

Ключевые узлы и их функции

• Топливный насос — обеспечивает стабильное давление подачи дизельного топлива к форсунке, имеет регулировку подачи и фильтрацию топлива для предотвращения повреждения высоко‑точных элементов.
• Форсунки — распылители с точной дисперсией, гарантируют оптимальное смешение топлива с воздухом и минимизацию копоти при номинальном режиме.
• Электроды и трансформатор розжига — отвечают за надежную и повторяемую инициацию горения; конструкция обеспечивает стабильную искру при изменениях напряжения сети.
• Датчик пламени — контролирует наличие горения, передает сигнал в блок управления для предотвращения аварийных подач топлива.
• Топочный автомат (микропроцессорный блок управления) — реализует логику пуска/остановки, защиту от перебоев питания, процедуры автоперезапуска и диагностики неисправностей.
• Сервопривод — обеспечивает позиционирование заслонок и регулирование подачи воздуха/топлива при сервисных настройках.
• Клапан — запорный и предохранительный элементы топливной линии, предотвращают протечки и обеспечивают безопасное отключение топлива.
• Реле давления — контролирует допустимое противодавление в топке (0–0.6 мбар) и блокирует работу при выходе параметров за допустимые пределы.

Инженерные преимущества и эксплуатация

• Компактный моноблок облегчает монтаж и сокращает время на сервис.
• Модернизированная автоматика повышает отказоустойчивость при скачках сети и оптимизирует энергопотребление (≈207 Вт в номинале).
• IP21 требует сухого вентилируемого помещения, простая доступность к узлам для техобслуживания.
• Низкий шум (≤59 дБ) и малый вес (≈12 кг) упрощают размещение в котельных ограниченного объема.

Рекомендовано регулярное техническое обслуживание: проверка фильтров и герметичности топливной системы, контроль состояния форсунки и электродов, тестирование датчика пламени и реле давления. Правильная настройка сервопривода и рециркуляции обеспечивает длительную эксплуатацию при соблюдении экологических норм.
