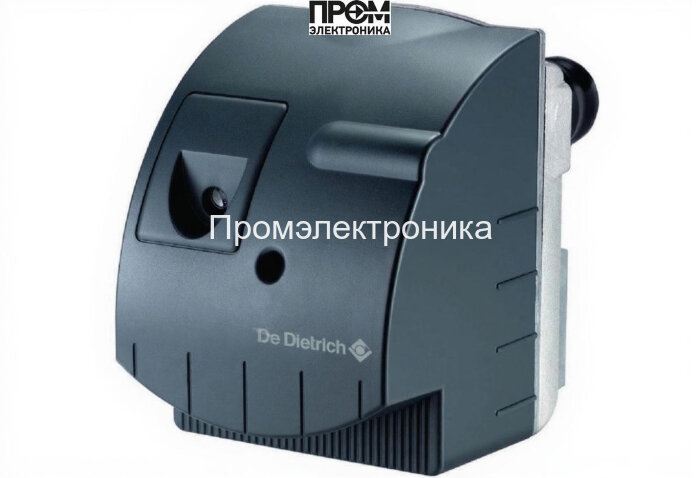

Дизельная горелка De Dietrich M 200/1 S

Дизельная горелка De Dietrich M 200/1 S — техническое описание и состав узлов

Данная документация представляет техническое описание дизельной горелки De Dietrich M 200/1 S, ориентированной на промышленные и полупромышленные котельные установки. Оборудование обеспечивает рабочую мощность в диапазоне 38–71 кВт при одноступенчатом режиме работы, электропитании 220 В и экономичном электродвигателе 120 Вт. Конструкция спроектирована для стабильного и безопасного горения топлива с расходом 3.21–6 кг/ч, низким уровнем шумов до 68 дБ и минимальными требованиями к обслуживанию.

Ключевые показатели

• Мощность: 38–71 кВт;
• Питание: 220 В, потребляемая электрическая мощность — 215 Вт;
• Расход топлива: 3.21–6 кг/ч;
• Электродвигатель привода: 120 Вт;
• Уровень шума: до 68 дБ;
• Габариты и вес: 48.2 × 25.9 × 57.4 см, масса — 12 кг;
• Бренд/страна: De Dietrich, Франция.

Составные элементы и функциональные узлы

В конструкцию горелки входят узлы, обеспечивающие управление подачей топлива, поджиг, контроль горения и безопасность. Основные элементы:

• Топливный насос — обеспечивает дозированную подачу дизельного топлива под рабочим давлением, совместим с системой Duo-Press для стабильного распыления;
• Форсунки — распыляют топливо в камеру сгорания, гарантируя оптимальную факел-геометрию и равномерное сгорание при разных режимах;
• Сервопривод — позиционирует регуляторы подачи топлива и воздуха для достижения заданного соотношения воздух/топливо;
• Клапан (предохранительный/запорный) — обеспечивает быстрый перекрыв топлива при аварийных состояниях;
• Трансформатор розжига — генерирует импульс высокого напряжения для искрового зажигания, обеспечивая надёжный старт в широком диапазоне условий;
• Электроды — служат для образования искры и контроля качества поджига, выдерживают длительные циклы эксплуатации;
• Датчик пламени — фоточувствительный элемент для мониторинга наличия устойчивого горения и отключения в случае его отсутствия;
• Топочный автомат — интегрированная плата управления с алгоритмами последовательности старта/остановки, самодиагностикой и защитами;
• Реле давления — контролирует допустимое давление топлива в тракте и блокирует работу при выходе параметров за пределы нормы.

Особенности эксплуатации и обслуживания

• Периодическая проверка форсунок и электроники: визуальный контроль электродов и датчика пламени, очистка сопел;
• Проверка герметичности топливной системы и работы реле давления перед запуском сезона;
• Плановые сервисные интервенции для диагностики трансформатора розжига и работоспособности топочного автомата;
• Использование одобренного дизельного топлива с вязкостью, совместимой с заводскими параметрами горелки.

Заключение — расчётная надёжность и область применения

De Dietrich M 200/1 S представляет собой компактное, технически выверенное решение для бойлерных, котельных и технологических камер с требованием к фиксированной мощности 38–71 кВт. Набор узлов — от топливного насоса и форсунок до топочного автомата и датчика пламени — обеспечивает предсказуемую, безопасную и энергоэффективную работу в условиях промышленной эксплуатации. Правильное техобслуживание продлевает ресурс и сохраняет KPI установки на проектном уровне.
