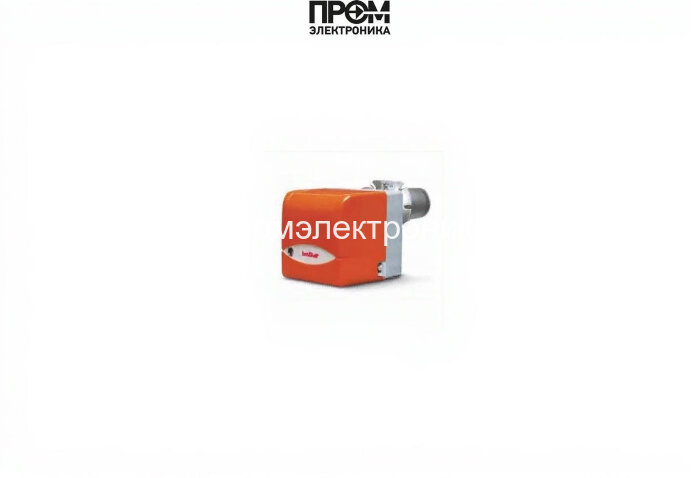

Дизельная горелка Baltur BTL 6 P

Дизельная горелка Baltur BTL 6 P — техническое описание

Техническое описание Baltur BTL 6 P составлено для проектировщиков, сервис‑инженеров и специалистов по эксплуатации котельных. Горелка разработана как двухступенчатое решение для стабильного и экономичного сжигания дизельного топлива в бытовых и промышленных котлах. В основе конструкции — модульная компоновка узлов, упрощающая обслуживание и замену элементов без демонтажа корпуса.

Основные конструктивные узлы

• Топливный насос — шестеренчатого типа с регулировкой давления, обеспечивает стабильную подачу топлива при заявленных диапазонах расхода.
• Форсунки — высококачественные распылители, гарантируют оптимальное фракционирование топлива и равномерность факела.
• Топочный автомат — блок управления, реализующий двухступенчатую логику и встроенные защитные алгоритмы в соответствии с EN230.
• Датчик пламени — фотоэлемент (фоторезистор) для контроля наличия горения и быстрой блокировки при нештатных режимах.
• Трансформатор розжига — обеспечивает надёжный искровой запуск электродов в различных температурных условиях.
• Реле давления — контроль обратного давления и защита от превышения противодавления в топочной камере.
• Сервопривод — регулировка воздушной заслонки и синхронизация воздушно‑топливной смеси при переходе между ступенями.
• Клапан — запорный и предохранительный клапаны в топливной магистрали для исключения подтеков и аварийных утечек.
• Электроды — зажигание и контроль искрового разряда, выполнены из стойких к коррозии материалов.

Техническая сводка и эксплуатационные параметры

• Диапазон мощности: 31.9–74.3 кВт (двухступенчатое управление).
• Расход топлива: 2.7–6.3 кг/ч при оптимальной настройке форсунки и подачи воздуха.
• Питание: 220 В; электродвигатель 100 Вт; потребляемая мощность до 180 Вт.
• Длина пламенной трубы: 150 мм; допустимое противодавление: 0–1.83 мбар.
• Класс пылевлагозащиты: IP40, корпус со звукоизоляцией, уровень шума ≈64.5 дБ.
• Вес/габариты: 12 кг; 45.5×24.6×28.9 см.

Особенности обслуживания и рекомендации

• Плановое ТО: проверка форсунки, фильтра и состояния шестерёнчатого насоса — не реже одного сервиса в сезон.
• Диагностика датчика пламени и трансформатора розжига при каждом пуске для исключения ложных срабатываний.
• Замена изнашиваемых элементов (форсунки, электроды, уплотнения клапанов) по результатам визуального контроля и анализа качества топлива.

Baltur BTL 6 P предназначена для интеграции в современные котельные установки, где требуется экономичный и управляемый режим работы с минимальными выбросами. Модульная конструкция и наличие ключевых сервисных узлов сокращают простои и повышают надёжность системы в долгосрочной перспективе.
