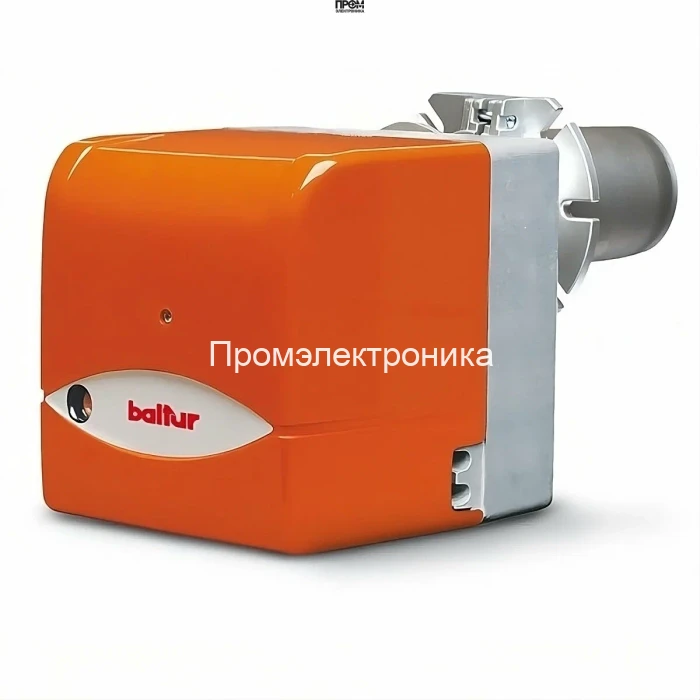

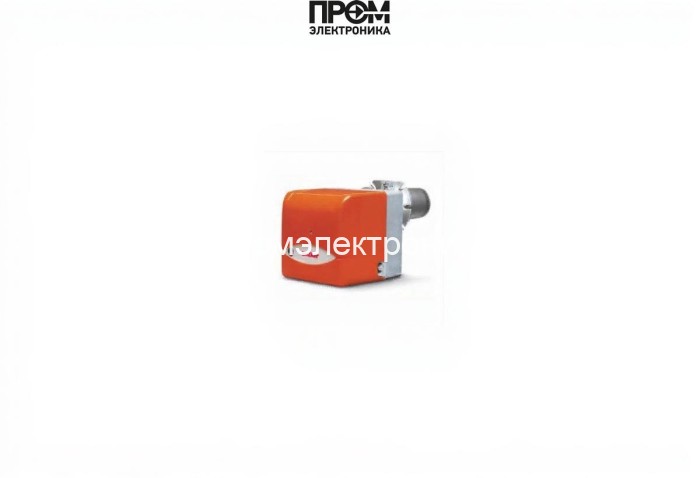

Дизельная горелка Baltur BTL 20 P

Дизельная горелка Baltur BTL 20 P — техническое описание и конструктивные узлы

Дизельная горелка Baltur BTL 20 P представляет собой промышленную двухступенчатую горелочную установку мощностью 118,6–261 кВт, разработанную для стабильной и экономичной работы на дизельном топливе. Конструкция ориентирована на длительную эксплуатацию в котельных, теплогенераторах и промышленных тепловых установках с допустимым противодавлением 0–4,5 мбар. В описании приведены ключевые узлы, функциональные особенности и рекомендации по сервису в стиле, ориентированном на профессионального специалиста.

Ключевые технические параметры

• Тип топлива: дизельное
• Диапазон мощности: 118,6–261 кВт
• Расход топлива: 10–22 кг/ч
• Электропитание и потребление: 220 В, двигатель 185 Вт, потребляемая мощность 460 Вт
• Длина пламенной трубы: 250 мм
• Класс защиты: IP40; уровень шума ≤65,9 дБ
• Масса: 17 кг; габариты: 64,5 × 30,3 × 36,8 см

Конструктивные узлы и составные детали

Горелка выполнена из алюминиевого корпуса с интегрированным центробежным вентилятором и предназначена для быстрого сервисного доступа к головке сгорания. В эксплуатации следует уделять внимание следующим составным элементам:

• Топливный насос — обеспечивает стабильное податочное давление и гарантирует корректную подачу топлива к форсункам при изменении нагрузки.
• Форсунки — обеспечивают атомизацию дизельного топлива; конструкция форсунок адаптирована под циклическое переключение ступеней.
• Датчик пламени — оптический контроллер или фоторезистор для оперативного отключения при отсутствии горения, совместим с EN 230.
• Топочный автомат — модуль управления согласно стандартам безопасности, осуществляет логику розжига, контроля пламени и переключения ступеней.
• Трансформатор розжига — генерирует требуемое высокое напряжение для электродов, обеспечивает надёжный инициирующий разряд при каждом пуске.
• Электроды — искровые элементы для розжига, выполнены с учётом длительной устойчивости к коррозии и нагреву.
• Реле давления — контролирует допустимые перепады в системе дымоудаления и защищает горелку от работы при неблагоприятных противодавлениях.
• Сервопривод — управляет воздушной заслонкой, обеспечивает точную дозировку воздуха при малой и большой ступенях.
• Клапан — запорно-регулирующий элемент топливной магистрали, интегрированный в схему безопасности.

Эксплуатация и обслуживание

• Пуск и наладка должны выполняться сертифицированным сервисным инженером с проверкой узлов розжига и датчиков.
• Регламентное обслуживание: проверка и смена топливного фильтра, очистка форсунок каждые 500–1000 моточасов.
• Контроль электрических соединений, состояния трансформатора розжига и изоляции электродов — ежегодно.
• Проверка реле давления и коррекция параметров автоматики по требованиям EN 230 при каждом сервисном визите.

Области применения

• Промышленные и коммунально‑бытовые котлы, теплогенераторы и сушильные установки.
• Объекты, требующие надёжной двухступенчатой регулировки мощности и контроля пламени.

Baltur BTL 20 P — технически сбалансированное решение для инженеров и монтажных бригад, ориентированное на долговременную, безопасную и энергоэффективную работу на дизельном топливе.
