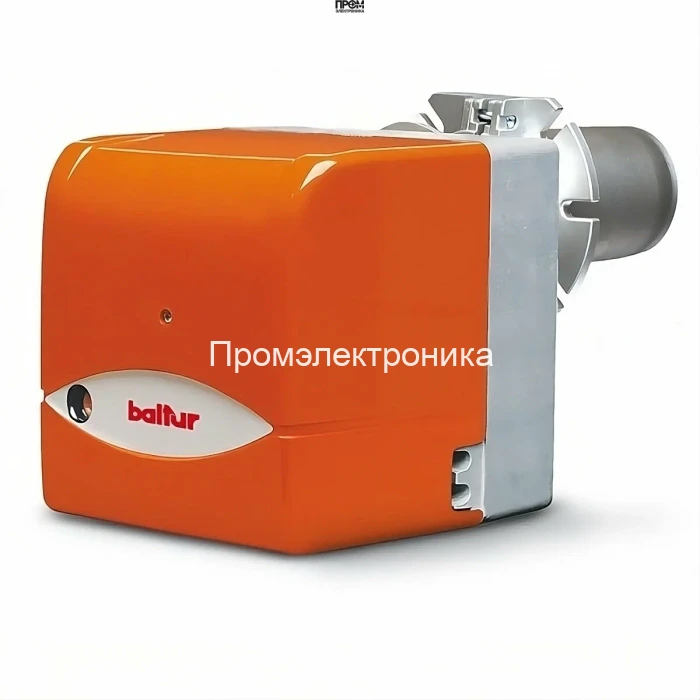

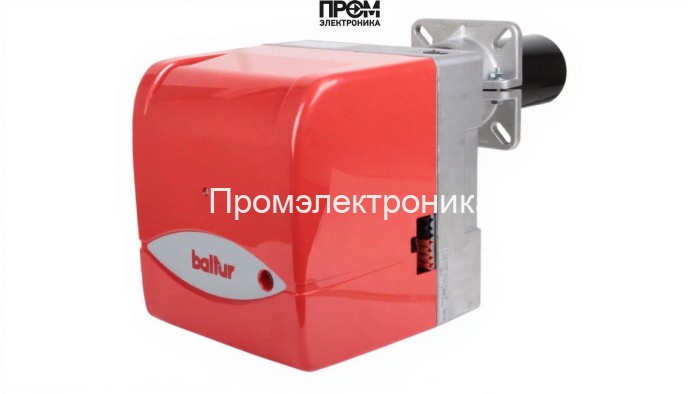

Дизельная горелка Baltur BTL 20 — техническое описание и состав узлов

Данное техническое описание предназначено для инженеров по эксплуатации и монтажников. Горелка Baltur BTL 20 разработана как надёжный промышленный модуль средней мощности для систем водогрейных и паровых котлов. В тексте учтены эксплуатационные характеристики: мощность 118.6–261 кВт, расход топлива 12–22 кг/ч, питание 220 В, потребляемая электрическая мощность 460 Вт, длина пламенной трубы 250 мм, степень защиты IP40.

Ключевые составные части

• Топливный насос — обеспечивает стабильную подачу дизельного топлива при противодавлении 0–4.5 мбар и необходимую атомизацию на форсунке.
• Форсунки (DANFOSS В (S) 60°) — формируют факел для равномерного сгорания и оптимизации расхода топлива.
• Топочный автомат (блок управления LMO 24) — реализует логику последовательности розжига, контроля и аварийной блокировки.
• Датчик пламени (фотоэлемент) — моментально фиксирует наличие или отсутствие горения и командует перекрытием подачи топлива.
• Трансформатор розжига и электроды — создают искру для инициирования горения при старте, рассчитаны на длительную цикличность включений.
• Сервопривод — управляет дроссельной заслонкой и дозированием воздуха, обеспечивает стабильность воздушно-топливной смеси.
• Клапан топливный (электромагнитный) — надёжно перекрывает подачу топлива при аварийных командах автоматики.
• Реле давления — контролирует давление в топливной магистрали и служит дополнительной защитой от гидравлических перегрузок.

Технические параметры и конструктивные особенности

• Диапазон мощности: 118.6–261 кВт; одноступенчатая схема управления.
• Расход топлива: 12–22 кг/ч; длина пламенной трубы: 250 мм.
• Электропитание: 220 В; электродвигатель вентилятора 185 Вт; потребляемая мощность полного модуля 460 Вт.
• Класс защиты IP40, уровень шума 65.9 дБ, масса 17 кг, габариты 64.5×30.3×36.8 см.
• Комплектация поставки включает голову сгорания, форсунку, фильтр, шланги и крепёж для скользящего фланца.

Преимущества для проектирования и эксплуатации

• Сбалансированная конструкция узлов обеспечивает простоту обслуживания и быструю диагностику неисправностей.
• Модульность компонентов (насос, автоматика, электроника) снижает время замены и стоимость сервисных работ.
• Оптимизированная форсунка и регулировка подачи воздуха через сервопривод обеспечивают высокую топливную экономичность и стабильность пламени.

Рекомендации по монтажу и обслуживанию

• Монтаж по скользящему фланцу с соблюдением противодавления 0–4.5 мбар и чистоты топлива.
• Регулярная проверка фильтра, форсунки, состояния электродов и корректной работы датчика пламени и реле давления.
• Использование оригинальных запасных частей (форсунки DANFOSS, фильтры, прокладки) для поддержания параметров выбросов и КПД.

Описание составлено с упором на эксплуатационные и монтажные требования 2026 года: акцент на энергоэффективность, интеграцию в автоматизированные системы котельных и быстрый сервисный доступ к ключевым узлам.
