Держатель уравнительного диска

Держатель уравнительного диска — Арт. 13008245

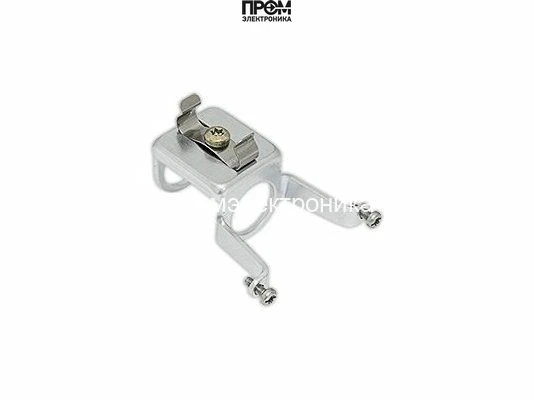

Держатель уравнительного диска (арт. 13008245) — узел крепления, разработанный для точной фиксации уравнительного диска и элементов системы поджига. Ключевые конструктивные решения обеспечивают стабильную позицию диска и корректное взаимодействие с форсуночным стержнем и электродом поджига, что критично для стабильной работы горелочного оборудования.

Комплектация

• держатель уравнительного диска — арт. 13008245;
• винт фиксатора блока электрода поджига Torx M4 X 8 — арт. 13013370, 116794 (1 шт.);
• фиксирующие винты для уравнительного диска Torx M3 X 8 — арт. 13013369, 115908 (2 шт.).

Ключевые размеры и узлы

• фиксирующее отверстие форсуночного стержня: Ø18,6 мм — обеспечивает точное участие стержня в общей геометрии узла;
• отверстия для винтов фиксации уравнительного диска: Ø3,5 мм и Ø2,7 мм — обеспечивают надежную центровку и крепление диска;
• используемые крепежи: Torx M4 X 8 и Torx M3 X 8 — гарантируют механическую жесткость соединений и простоту монтажа/демонтажа.

Преимущества конструкции

Геометрия отверстий и подбор штатных крепежных элементов минимизируют люфты и обеспечивают повторяемую точность установки при сервисных работах. Стандартные размеры винтов Torx позволяют использовать универсальные инструменты для быстрого обслуживания без модификации узла. Включённый винт фиксатора блока электрода поджига обеспечивает правильную позицию электрода относительно форсунки и уравнительного диска.

Назначение

Держатель уравнительного диска (13008245) предназначен для установки в узлы горелочных систем, где требуется стабильная фиксация диска и точная ориентация форсуночного стержня и электрода поджига. Детали комплекта обеспечивают корректное положение и механическую надёжность соединений.
