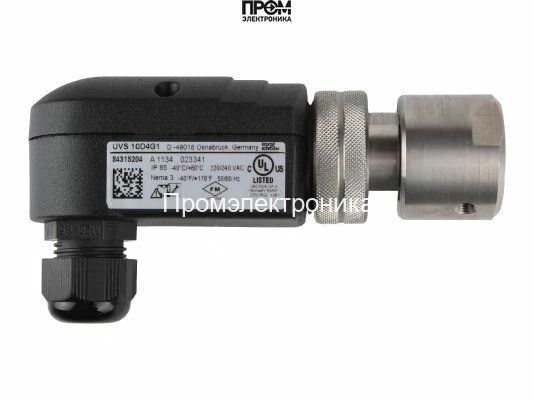

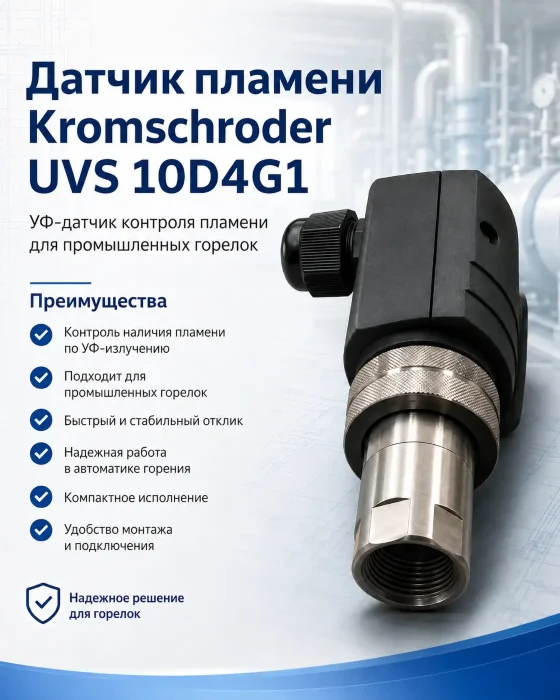

Датчик пламени Kromschroder UVS 10D4G1

UVS 10D4G1 · артикул 84315204. Ультрафиолетовый датчик пламени газовой горелки для совместной работы с соответствующим автоматом управления или контроля пламени Kromschröder. UVS применяется в прерывистом режиме работы горелки.

Расшифровка обозначения UVS 10D4G1

Особенности этого исполнения

Буква D означает термозащиту с кварцевым стеклом. Датчик ориентируют на область устойчивого УФ-излучения собственного пламени.

Код 4: адаптер UVS 1 диаметром 28 мм; сопряжение проверяют с установленным держателем.

G1 — кабельный ввод M20.

Подбор датчика и автомата

Сверяют точную модель автомата, поддерживаемый датчик, режим работы, электрическую схему и допустимую длину кабеля. Упоминание семейства IFD, PFU или BCU не подтверждает совместимость каждого его исполнения.

UVS не является автономным реле пламени с универсальным выходом. Он подключается к предусмотренному входу автомата; для IFD 258 и PFU 760/780 при UVS требуется остановка горелки минимум один раз за 24 часа. Непрерывный УФ-контроль выбирают по другой предусмотренной комбинации датчика и автомата.

Монтаж и защита от ложного сигнала

Поле зрения датчика должно охватывать собственное контролируемое пламя. Его защищают от излучения соседних горелок, искр розжига, сварки и прямого солнечного света. Это особенно важно при раздельном контроле запальной и основной горелок.

UVS 10 устанавливают через смотровую трубку, направленную на первую треть пламени. При высокой температуре или загрязнении используют предусмотренную подачу фильтрованного воздуха. Максимальное давление охлаждающего воздуха — 1,5 бар.

Сигнальный кабель прокладывают отдельно от кабеля розжига и удаляют от источников помех. Максимальную длину берут из инструкции соответствующего автомата, а не из длины кабеля другого датчика.

Обслуживание и расходные элементы

УФ-сенсор внутри корпуса имеет ограниченный ресурс: инструкция предусматривает его замену примерно через 10 000 рабочих часов. Этот ресурс нельзя путать со сроком службы корпуса датчика. При обслуживании также проверяют чистоту оптики, уплотнения и отсутствие конденсата.

Сенсоры и оптические элементы выбирают по модели корпуса и актуальному исполнению. Совпадение внешнего вида UVS 5 и UVS 10 либо одинаковое название «УФ-сенсор» не подтверждает взаимозаменяемость ремонтных комплектов.

Отличия UVS 5 и UVS 10

Проверенные принадлежности и условия подбора

Принадлежности заказывают по составу узла. Этот перечень не означает, что они входят в комплект поставки изделия.

FAQ по выбору и эксплуатации

Можно ли подключить датчик напрямую к ПЛК?

UVS подключается к предусмотренному входу совместимого автомата контроля пламени. Универсальный аналоговый или дискретный выход для прямого подключения к ПЛК в этом исполнении не заявлен.

Почему датчик видит пламя, а горелка отключается?

Проверяют наведение, загрязнение оптики, кабель и помехи, ресурс сенсора и согласование с автоматом. Диагностика выполняется по инструкции автомата; сбросы не должны подменять устранение причины.

Можно ли контролировать пламя соседней горелки одним UVS?

Датчик должен видеть только то пламя, за которое отвечает его канал контроля. Постороннее УФ-излучение может дать ложный сигнал.

Как выбрать между стеклом D и линзой L?

D обозначает кварцевую термозащиту, L — линзу для концентрации слабого излучения. Линза требует точного наведения; расстояние и геометрию проверяют по инструкции.

Нужные разделы документации

• Выбор и монтаж — стр. 2.
• Подключение и обслуживание — стр. 3.
• Оптическая установка — стр. 10.

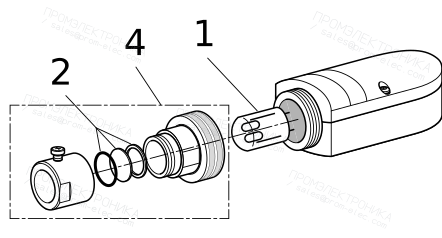

• Ремонтные элементы и адаптеры — стр. 12.
• Кварцевое стекло и линза — стр. 13.
