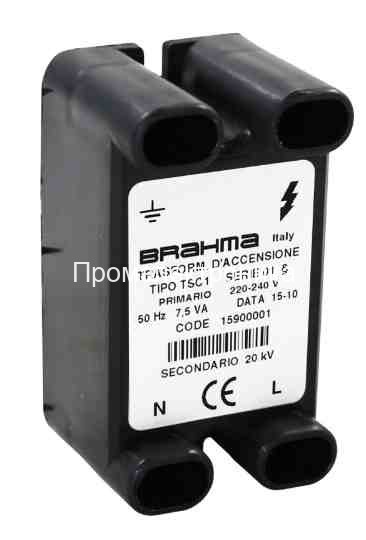

Трансформатор Brahma TSC (15897000)

Техническое описание TSC

Технические сведения о TSC дополняют описание конструкции и условий подбора по документации производителя. При подборе сохраняют полное обозначение: питание, режим работы и комплект соединений проверяют для заказного исполнения.

Особенности конструкции

TSC представляет семейство электронных устройств розжига с ёмкостным разрядом. Энергия поступает к электроду импульсами; при подборе учитывают не только напряжение, но и параметры разряда. Компактная конструкция предназначена для встраивания в горелочный узел. В таблице производителя отдельно перечислены питающее напряжение, пиковое вторичное напряжение, ток и частота искрообразования: значения разных колонок одного семейства не являются взаимозаменяемыми.

Применение и совместимость

Производитель относит TSC к устройствам для воспламенения газа в атмосферных горелках. Подбор к конкретному котлу, теплогенератору или технологической установке выполняют по модели горелки, схеме управления и полному коду устройства. Это особенно важно при совмещении функций электрода или изменении частоты разряда: каталог семейства не подтверждает универсальную совместимость со всеми газовыми автоматами.

Место установки и подключение

Устройство устанавливают в штатном отсеке розжига или на предусмотренном креплении рядом с электродным узлом. Для серии указан температурный диапазон −20…+60 °C. Максимальная длина питающего кабеля в таблице — 1 м, кабеля розжига — 2 м. У TSC высоковольтный контакт указан как Fast-on 2,8 × 0,5 мм, питание — Fast-on 6,35 × 0,8 мм. Разъём и наконечник подбирают вместе с защитой вывода.

Режим работы и подбор исполнения

Для TSC указан продолжительный режим с ED 100%. Рекомендуемый зазор для TSC и TSC1 составляет 5 мм; вариант TSC1/Z имеет другое значение и отдельные параметры. Внутри семейства доступны разные варианты питания и разряда. Полное обозначение на табличке необходимо сверять со столбцом таблицы производителя; частоту импульсов нельзя принимать за частоту питающей сети. Режим команды розжига задаёт автоматика оборудования.

Кабели, принадлежности и обслуживание

В каталоге Brahma отдельно показаны высоковольтные кабельные сборки: с прямыми и угловыми наконечниками, различной длиной и присоединительными элементами. Предусмотрены варианты с сопротивлением для подавления помех. Сборку выбирают по выводу трансформатора и электроду, температуре трассы и требуемой длине. Эти принадлежности не следует автоматически считать частью комплекта поставки. Каталог серии не содержит перечня внутренних ремонтных деталей именно этого блока: при замене нужен полный код трансформатора и спецификация горелки.

Что сверить перед заменой

Для проверки совместимости подготовьте модель и исполнение горелки, фотографию таблички заменяемого трансформатора, его полный заказной номер и электрическую схему. Отдельно укажите число электродов, первичный разъём, высоковольтные контакты и размеры крепления. Такая проверка связывает электрические параметры с реальным монтажом и позволяет согласовать кабели и принадлежности вместе с основным блоком.

Документация: Brahma, каталог, редакция 06.22; страницы PDF 77, 81.
