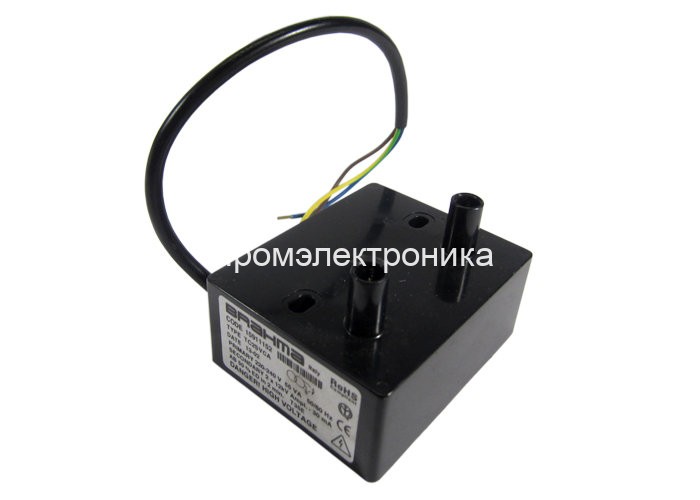

Трансформатор Brahma TC2STPSF (15910752)

Техническое описание TC2STPSF

Технические сведения о TC2STPSF дополняют описание конструкции и условий подбора по документации производителя. При подборе сохраняют полное обозначение: питание, режим работы и комплект соединений проверяют для заказного исполнения.

Особенности конструкции

TC2STPSF относится к компактным электронным трансформаторам серии TC. Обозначение описывает двухполюсное исполнение: высоковольтные изоляторы расположены снизу, подключение выполнено цилиндрическими контактами диаметром 4 мм. В коде типа предусмотрено питание треугольным разъёмом питания. Буква F обозначает вариант с фильтром электромагнитных помех. Различия в присоединении важны при замене: одинаковый внешний размер не обеспечивает совпадения кабельного комплекта.

Применение и совместимость

Производитель указывает применение семейства TC/TD в газовых горелках с принудительной подачей воздуха, а также в горелках на лёгком и тяжёлом жидком топливе для бытовых и промышленных установок. Трансформатор входит в цепь электрического розжига и работает совместно с автоматикой горелки. Соответствие конкретной горелке проверяют по её ведомости деталей и электрической схеме, включая число электродов и способ подключения высоковольтной цепи.

Место установки и подключение

Место установки — штатная монтажная площадка в электрической части горелки или предусмотренный изготовителем отсек розжига. Для семейства указан диапазон температуры окружающей среды от −10 до +60 °C. В проекте учитывают доступ к выводам и направление изоляторов; кабель не должен натягиваться при открывании корпуса. Максимальная длина кабеля розжига по каталогу — 1,5 м, рекомендуемый межэлектродный зазор — 3–5 мм.

Режим работы и подбор исполнения

Для обозначения TC2STPSF каталог задаёт продолжительный режим с ED 100%. ED показывает допустимую долю включения в установленном цикле; его учитывают вместе с последовательностью пусков и длительностью команды розжига. В семействе существуют разные варианты питания и вторичных параметров. Полный цифровой заказной код и табличка конкретного изделия нужны для выбора напряжения сети, тока и выходного напряжения: одни буквы TC/TD этих значений не определяют.

Кабели, принадлежности и обслуживание

В каталоге Brahma отдельно показаны высоковольтные кабельные сборки: с прямыми и угловыми наконечниками, различной длиной и присоединительными элементами. Предусмотрены варианты с сопротивлением для подавления помех. Сборку выбирают по выводу трансформатора и электроду, температуре трассы и требуемой длине. Эти принадлежности не следует автоматически считать частью комплекта поставки. Каталог серии не содержит перечня внутренних ремонтных деталей именно этого блока: при замене нужен полный код трансформатора и спецификация горелки.

Что сверить перед заменой

Для проверки совместимости подготовьте модель и исполнение горелки, фотографию таблички заменяемого трансформатора, его полный заказной номер и электрическую схему. Отдельно укажите число электродов, первичный разъём, высоковольтные контакты и размеры крепления. Такая проверка связывает электрические параметры с реальным монтажом и позволяет согласовать кабели и принадлежности вместе с основным блоком.

Документация: Brahma, каталог, редакция 06.22; страницы PDF 74, 75, 81.
