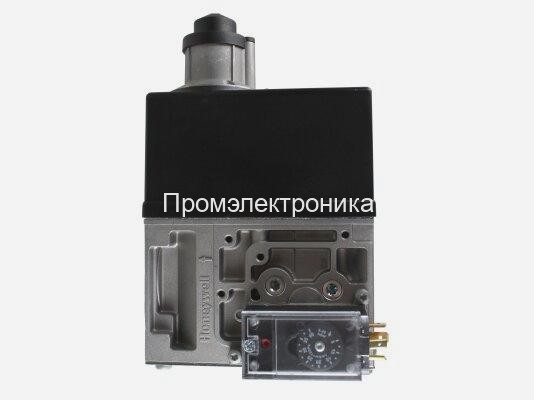

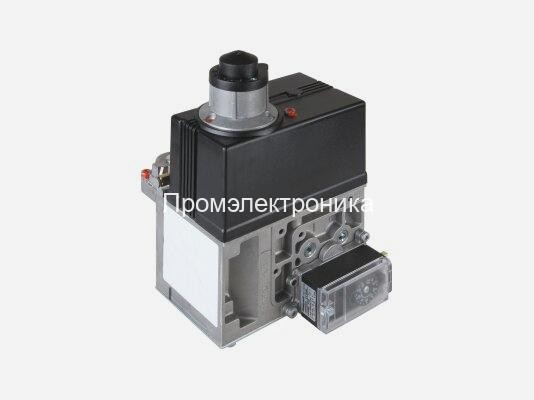

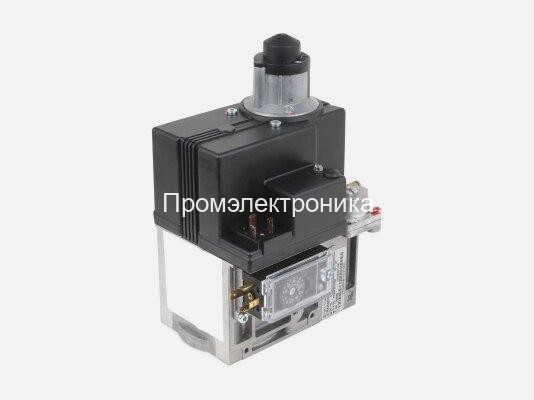

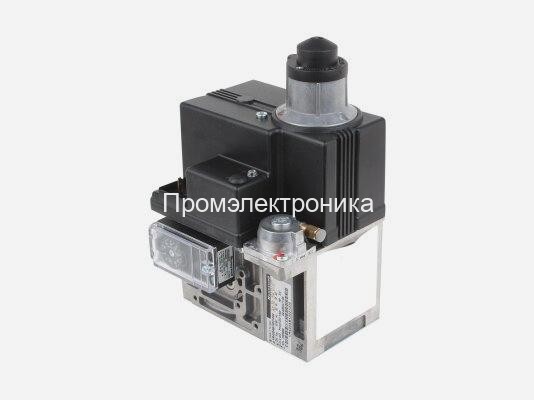

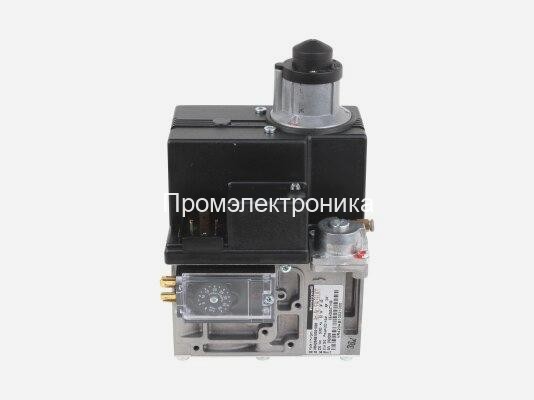

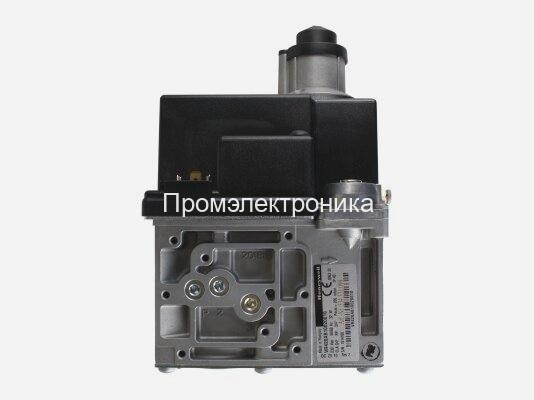

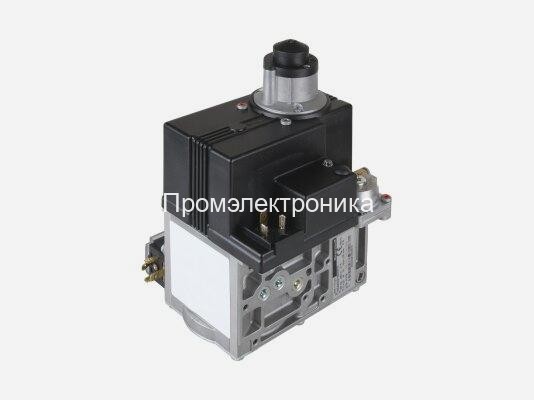

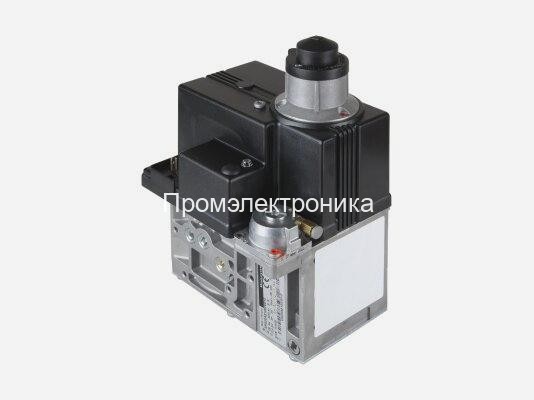

Газовый клапан Honeywell VR420AB10020000

Газовый клапан Honeywell VR420AB10020000 – это современное, высокотехнологичное оборудование, обеспечивающее эффективное управление потоком горючего газа в самых разных системах. Он применяется в газовых горелках, котлах низкого давления, плавильных печах, мусоросжигательных установках и многом другом. Надёжная конструкция, длительный срок службы, доступность сервисного обслуживания и простой монтаж – вот лишь часть преимуществ данной модели. Компания Промэлектроника является официальным дилером Honeywell и предлагает полный ассортимент продукции бренда, включая газовый клапан VR420AB10020000, по выгодным ценам с консультационной поддержкой и гарантийным сопровождением. Для заказа и уточнения деталей обращайтесь по e-mail: sales@prom-elec.com

Преимущества использования газового электромагнитного клапана Honeywell VR420AB1002-0000

1. Надёжная конструкция. Клапан VR420AB10020000 выполнен из высококачественного алюминиевого сплава методом литья под давлением, что обеспечивает устойчивость к внешнему воздействию и длительный срок эксплуатации.
2. Два основных клапана. Конструкция предполагает наличие двух запорных элементов (V1 и V2), где первый (V1) работает как предохранительный клапан с быстрым открытием/закрытием, а второй (V2) – может быть быстрым либо оснащённым механизмом плавного открытия.
3. Высокая точность регулировки. Между V1 и V2 расположен регулирующий клапан, который позволяет обеспечить стабильное давление газа на выходе, вне зависимости от скачков входного давления.
4. Безопасность. Honeywell VR420AB10020000 отвечает строгим требованиям EN161, что подтверждает его высокое качество и надёжность с точки зрения герметичности и отказоустойчивости.
5. Возможность модернизации. Сменные преобразователи, легко заменяемая катушка, дополнительные варианты подключения реле давления и система проверки клапана (VPS) – всё это даёт широкие возможности для настройки оборудования под конкретные задачи.
6. Удобство монтажа и обслуживания. На корпусе предусмотрены места для отбора давления и установки реле. Сетчатый фильтр легко очищается при необходимости.
7. Универсальность применения. Клапан подходит для различных сфер: от бытовых котельных установок до промышленных печей.
8. Официальная гарантия и поддержка от компании Промэлектроника, где вы можете не только приобрести газовый клапан, но и получить все необходимые консультации по установке и настройке.

Сфера применения

• Газовые котлы низкого давления: обеспечивает стабильную подачу газа с учётом необходимых параметров безопасности и точной регулировки.
• Промышленные горелки: гарантирует плавный или быстрый (по выбору) розжиг и точную дозировку топлива.
• Плавильные печи: даёт возможность поддерживать требуемый температурный режим, что особенно важно для металлургии и литейного производства.
• Мусоросжигательные установки: надёжное управление процессом сгорания мусора за счёт корректного регулирования потока газа.

Благодаря конструкционным особенностям и системе управления давление газа легко поддается тонкой настройке. Это востребовано там, где важно обеспечить стабильную температуру, и где даже незначительные колебания в подаче топлива могут негативно сказаться на качестве продукции или на эффективности сжигания.

Особенности конструкции и принцип работы

1. Два основных клапана (V1 и V2)
   • V1 – быстрого действия (ON/OFF) с быстрым открытием/закрытием.
   • V2 – может быть либо таким же быстрым, либо с возможностью регулировать скорость открытия. Это особенно полезно, если необходимо обеспечить плавный розжиг и контроль расхода.
2. Регулятор давления между V1 и V2
   • Позволяет поддерживать стабильное выходное давление независимо от колебаний на входе.
   • Установочные винты для настройки расположены сверху, что облегчает процесс регулировки.
3. Система проверки клапана (VPS)
   • Обеспечивает дополнительный уровень безопасности и контроля над корректной работой оборудования.
4. Сменная катушка
   • При необходимости можно легко произвести замену катушки без демонтажа всего клапана.
   • Подача постоянного возбуждения не вредит катушке, она рассчитана на длительную работу.
5. Сетчатый фильтр
   • Изготовлен из стали AISI 303 и расположен между входным фланцем и корпусом клапана.
   • Фильтр защищает систему от попадания мелких загрязнений, которые могли бы вывести клапан из строя.
   • Легко снимается и чистится при техническом обслуживании.
6. Широкий температурный диапазон
   • Устойчив к колебаниям окружающей температуры от -15 до +60 °C. Это делает применение клапана возможным в самых разных климатических условиях.
7. Монтажное положение
   • Возможен монтаж под углом ±90° к вертикали, что упрощает интеграцию в готовую систему трубопроводов.
8. Уплотнения и прокладки
   • Выполнены из NBR и Viton, стойких к углеводородам, что обеспечивает герметичность при контакте с газообразным топливом.
9. Принцип сервопривода
   • При подаче питания на оба оператора (V1 и V2) газ начинает поступать в камеру сервосистемы и давить на мембрану регулятора, открывая клапан.
   • Как только давление на выходе достигает заданного уровня, клапан пропорционально регулирует подачу для поддержания стабильного режима работы.

Монтаж и подключение: ключевые рекомендации

1. Подготовка места
   • Расстояние между клапаном и стеной или полом должно быть не менее 30 см.
   • Проверьте, чтобы в месте установки не скапливалась влага и не было прямых источников тепла, способных повредить клапан или исказить его показания.
2. Очистка труб
   • До начала монтажа убедитесь, что в трубах нет мусора или стружки, чтобы избежать попадания загрязнений на сетчатый фильтр.
3. Использование фланцев
   • Клапан имеет четыре фланцевых соединения по бокам корпуса, что обеспечивает гибкость установки и возможность подключения реле давления (входного или промежуточного).
   • Фланцы крепятся болтами. Уплотнительное кольцо обязательно, следите за его сохранностью при установке.
4. Герметизация стыков
   • Используйте ленту ФУМ (PTFE) или качественную резьбовую смазку, оставляя 2 последних витка резьбы без герметизирующего материала. Это поможет избежать засоров в линии газа.
5. Проверка герметичности
   • После подсоединения труб и клапана распылите высококачественный аэрозоль для обнаружения утечек в местах соединений.
   • При обнаружении утечек в соединениях труб подтяните резьбу или замените клапан в случае более серьёзных повреждений.
6. Электроподключение
   • Используйте штепсельный разъём стандарта DIN 43650.
   • Обеспечьте надёжную изоляцию и заземление согласно действующим нормам электробезопасности.

Обслуживание и настройка газового клапана Honeywell VR420AB10020000

Регулярное техобслуживание и правильная настройка – залог долгосрочной и безопасной работы оборудования. Ниже приводятся основные рекомендации по сервису и регулировкам:

1. Проверка и чистка фильтра

• Периодичность: в среднем раз в полгода или по мере загрязнения, если среда эксплуатации «тяжёлая» (пыли, сажи, примеси в газе).
• Процесс: снимается входной фланец, выкручиваются крепёжные винты, достаётся фильтр. Его промывают сжатым воздухом или промывочным средством, совместимым с металлом AISI 303. После просушки фильтр возвращают на место.

2. Регулировка расхода (V2)

1. Снимите верхнюю крышку, открутив два винта.
2. Используйте гаечный ключ для вращения шестигранной регулировочной гайки.
   • Против часовой стрелки – увеличение расхода.
   • По часовой стрелке – уменьшение расхода.
3. После окончания настройки установите крышку обратно.

3. Регулировка ступенчатого давления

1. Снова снимите верхнюю крышку.
2. В центре клапана найдите винт со шлицем под отвертку.
3. Против часовой стрелки – увеличение ступенчатого давления, по часовой – уменьшение.
4. Установите крышку обратно после завершения регулировки.

4. Настройка давления на выходе

1. Если используется соединение обратной связи по давлению, временно его отключите.
2. Подайте питание на оба сервопривода (V1 и V2), чтобы газ пошёл к горелке.
3. Установите манометр на штуцер выхода или используйте синхронизированный газовый счётчик.
4. Отверните винт фиксирующий крышку регулятора.
5. Плавно вращайте настроечный винт:
   • По часовой стрелке – увеличение давления.
   • Против часовой стрелки – уменьшение.
6. Зафиксируйте винт на нужном уровне, верните крышку на место.
7. Подключите обратно линию обратной связи при её наличии.

5. Дополнительные проверки и рекомендации

• Визуальный осмотр: убедитесь в отсутствии механических повреждений корпуса, крепежа и проводов.
• Проверка герметичности: распыляйте газоанализирующий аэрозоль после каждого вмешательства в систему (например, после чистки фильтра или замены катушки).
• Калибровка выходного давления: при смене типа газа (природный, сжиженный) может потребоваться дополнительная настройка.

Важные советы по безопасности и уходу

• Только для квалифицированных специалистов: работы по монтажу и обслуживанию газового оборудования должен проводить аттестованный персонал.
• Используйте оригинальные запчасти Honeywell: применение поддельных компонентов может привести к некорректной работе или даже аварийным ситуациям.
• Соблюдайте интервал сервисного обслуживания: даже если внешне клапан выглядит исправным, регулярная диагностика увеличит срок службы и гарантирует безопасность.
• Правильное хранение: при длительном хранении избегайте влажных помещений с экстремальными температурами.

Технические характеристики Honeywell VR420AB10020000 (основные параметры)

1. Максимальное время открытия:
   • V1 (предохранительный клапан) открывается менее чем за 1 секунду.
   • V2 может достигать 50 % установленного выходного давления в течение 50 секунд (при быстром варианте), либо настраиваться на плавное открытие в диапазоне 1–30 секунд.
2. Электрические соединения:
   • Разъём DIN 43650.
   • Катушка класса изоляции F, оболочка IP54.
3. Материал корпуса:
   • Алюминиевый сплав (литьё под давлением).
4. Диапазон температур окружающей среды:
   • От -15 до +60 °C.
5. Фильтрация:
   • Сетчатый фильтр AISI 303 (0,34 мм). Соответствие EN161.
6. Допустимое испытательное давление:
   • До 1,5 бар на входе в состоянии “OFF”.
7. Класс герметичности:
   • Утечки не превышают 50 см³/час при давлениях 6 и 540 мбар.
8. Уплотнения:
   • NBR, Viton, стойкие к углеводородам.
9. Монтажное положение:
   • ±90° относительно вертикали.
10. Вибрации:

• Максимум 0,5 мбар при любых обстоятельствах.

Благодаря этим характеристикам Honeywell VR420AB10020000 может эффективно использоваться как в быту, так и на промышленных объектах. В совокупности с системой модуляции газа/воздуха клапан обеспечивает точный контроль процессов горения.

Почему стоит обратиться к компании Промэлектроника

1. Официальный дилер Honeywell
   • Мы гарантируем подлинность продукции и предоставляем официальную гарантию. Все поставки осуществляются напрямую от производителя.
2. Широкая номенклатура
   • В наличии не только газовые клапаны серии VR420AB10020000, но и другие модели Honeywell, а также дополнительные комплектующие, реле давления, преобразователи и прочие запчасти.
3. Квалифицированная помощь в подборе
   • Специалисты Промэлектроники помогут выбрать оборудование под конкретные задачи, учитывая все особенности вашей системы.
4. Технические консультации и сервис
   • Предоставляем подробные рекомендации по монтажу, обслуживанию и настройке. В случае сложных вопросов возможен выезд специалиста или дистанционная консультация.
5. Выгодные цены и гибкие условия
   • За счёт прямых поставок от производителя и отлаженной логистики мы можем предложить конкурентоспособные цены. Постоянным и оптовым клиентам предоставляем специальные условия сотрудничества.
6. Контакты для связи
   • Задавайте вопросы, заказывайте оборудование и уточняйте детали, написав на почту: sales@prom-elec.com. Мы максимально быстро ответим и поможем решить все возникающие задачи.

Заключение

Газовый клапан Honeywell VR420AB10020000 – это надёжное, современное и безопасное решение, позволяющее обеспечить чёткую регулировку потока газа в самых разных областях применения. Его продуманная конструкция, включающая два основных клапана (V1 и V2) с сервоприводом и систему точной настройки давления, делает устройство универсальным и простым в обслуживании. Благодаря возможности тонкой регулировки расхода, ступенчатого давления и работе с разными диапазонами входного давления, клапан подходит и для бытовых котлов низкого давления, и для промышленных установок.

Таким образом, газовый клапан Honeywell VR420AB10020000 сочетает в себе передовые технические разработки, соответствие строгим стандартам безопасности и гибкость применения. Это надёжное и проверенное решение для всех, кто ценит стабильную работу оборудования и стремится использовать современные технологии с максимальной эффективностью.
