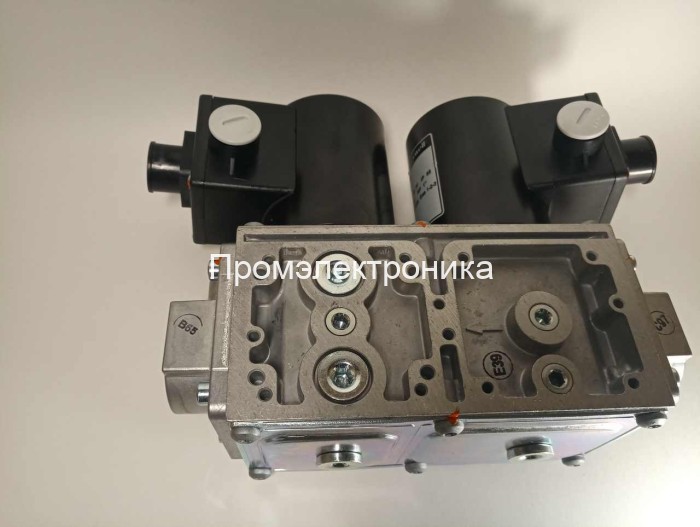

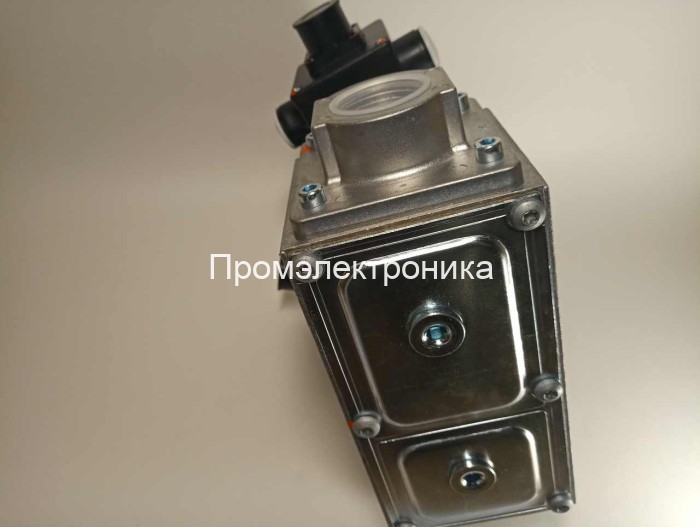

Honeywell VQ450BB1005M

Комбинированный газовый клапан Honeywell VQ450BB1005M: Безопасность и точность для промышленных систем

Представляем Honeywell VQ450BB1005M — универсальный комбинированный газовый клапан серии VQ400, разработанный для самых требовательных промышленных применений. Это устройство класса "А" объединяет в себе два предохранительных отсечных клапана в одном компактном корпусе, обеспечивая высочайший уровень безопасности и эффективности управления газовыми потоками.

Компания Промэлектроника, являясь официальным дилером Honeywell, гарантирует подлинность и высокое качество поставляемого оборудования. Мы предоставляем полный комплекс услуг, от профессиональной консультации до технической поддержки, помогая вам выбрать оптимальное решение для ваших задач.

Область применения оборудования

Клапаны серии VQ400, и в частности модель VQ450BB1005M, являются неотъемлемым компонентом современных газовых установок. Их основная задача — управление и регулирование подачи газообразных сред. Благодаря своей надежности и соответствию строгим международным стандартам, они находят широкое применение в следующем оборудовании:

• Промышленные газовые горелки: Обеспечение стабильного и контролируемого розжига и горения.
• Газовые котлы: Точное регулирование подачи газа для поддержания заданной температуры в системах отопления и ГВС.
• Плавильные и нагревательные печи: Контроль газовых потоков для достижения и поддержания высоких температур в металлургии и других отраслях.
• Печи для сжигания отходов: Безопасное и эффективное управление процессом утилизации газообразных отходов.
• Другие газопотребляющие установки: Сушильные камеры, промышленные печи для пищевой промышленности и любое другое оборудование, где требуется точный и безопасный контроль подачи газа.

Ключевые особенности и преимущества Honeywell VQ450BB1005M

Данная модель обладает рядом уникальных характеристик, которые делают ее лидером в своем классе.

• Высочайший класс безопасности: Устройство соответствует классу "А" по стандарту EN161. Два главных клапана (V1 и V2) в одном корпусе обеспечивают двойную защиту.
• Точное управление горением: Модель VQ450BB1005M оснащена быстродействующим первым клапаном V1 и медленно открывающимся вторым клапаном V2. Это позволяет осуществлять плавный розжиг горелки, избегая хлопков и гидравлических ударов в системе.
• Регулировка пламени (высокое/низкое): Встроенный внутренний перепускной клапан (Vb) позволяет реализовывать двухступенчатое управление горением, что критически важно для оптимизации расхода газа и поддержания точных температурных режимов.
• Надежность и долговечность: Корпус клапана выполнен из высококачественного алюминиевого сплава, полученного литьем под давлением. Внутренние компоненты, такие как толкатель из хромированной стали и пружина из стали AISI 302, рассчитаны на длительный срок службы в интенсивных условиях эксплуатации.
• Простота монтажа и обслуживания: Прямые фланцевые соединения и стандартный DIN-штекер для электрического подключения упрощают установку. Катушки электромагнитов являются заменяемыми, что снижает затраты на обслуживание.
• Высокая степень защиты: Класс пылевлагозащиты IP65 гарантирует надежную работу клапана в условиях повышенной влажности и запыленности производственных помещений.
• Встроенная фильтрация: Мелкосетчатый фильтр из стали AISI 303, установленный между входным фланцем и корпусом, защищает внутренние компоненты клапана от загрязнений в газовой магистрали.

Подробные технические характеристики

• Модель: Honeywell VQ450BB1005M
• Тип клапана: Комбинированный предохранительный отсечной клапан
• Класс безопасности: "А" в соответствии с EN161
• Максимальное рабочее давление: 360 мбар
• Тип соединения: Фланцевое, Rp 2" (вход и выход)
• Максимальный расход газа: 40 м³/ч (для воздуха при Δp=2.5 мбар)
• Характеристики клапанов:
  • V1 (основной 1): Быстрое открытие / быстрое закрытие (<1 с)
  • V2 (основной 2): Медленное открытие (регулируемое до 30 с) / быстрое закрытие (<1 с)
  • Vb (внутренний байпас): Быстрое открытие / быстрое закрытие
• Электропитание: 220-240 В переменного тока, 50/60 Гц
• Потребляемая мощность:
  • Катушка клапана V1: 60 Вт
  • Катушка клапана V2 (медленное открытие): 60 Вт
  • Катушка перепускного клапана Vb (1"): 20 Вт
• Электрическое подключение: Трехштырьковый DIN-штекер (стандарт ISO 4400)
• Диапазон температур окружающей среды: от -15 °C до +60 °C
• Класс пылевлагозащиты: IP65
• Материалы:
  • Корпус: Алюминиевый сплав
  • Уплотнения: Бутадиенакрилонитрильный каучук (NBR), стойкий к углеводородам
  • Фильтр: Сталь AISI 303
• Монтажное положение: Вертикальное, с допустимым отклонением до 90°
• Вес: 14.1 кг

Примеры использования на производстве

1. Литейное производство: На плавильных печах для алюминия клапан VQ450BB1005M обеспечивает плавный запуск горелки благодаря медленному открытию клапана V2, а затем, с помощью перепускного клапана, точно поддерживает режим "малого" и "большого" горения для поддержания температуры расплава с минимальным расходом газа.
2. Теплоэнергетика: В промышленных водогрейных котлах большой мощности клапан гарантирует безопасный розжиг и стабильную работу основной горелки. Возможность установки реле минимального и максимального давления непосредственно на корпус клапана позволяет создать комплексную систему безопасности котлоагрегата.
3. Химическая промышленность: В печах для термического крекинга, где требуется строгий контроль температуры, клапан обеспечивает точное дозирование газового топлива, что напрямую влияет на качество конечного продукта и безопасность всего технологического процесса.

Заказ и консультация

Выбор правильного газового оборудования — залог безопасности и эффективности вашего производства. Как официальный дилер Honeywell, компания Промэлектроника предлагает не только поставку оригинальных клапанов VQ450BB1005M, но и профессиональную техническую поддержку. Наши специалисты помогут вам с подбором конфигурации, ответят на все вопросы и обеспечат оперативную доставку.

Чтобы купить комбинированный газовый клапан Honeywell VQ450BB1005M или получить подробную консультацию, свяжитесь с нашим отделом продаж:

Email: sales@prom-elec.com

Инструкция на газовый клапан Honeywell VQ450BB1005M (en)

Инструкция Honeywell VQ450BB1005M (ru)
