Delta Electronics VFD150CP43B-21

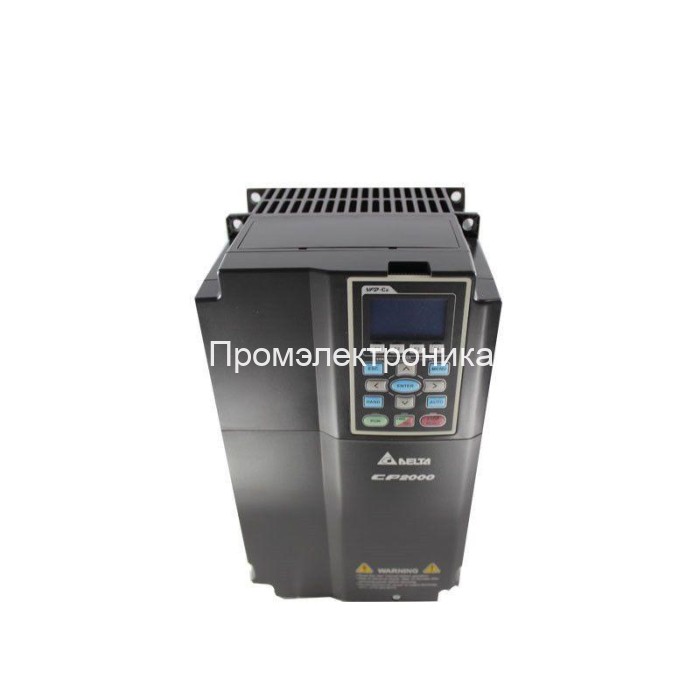

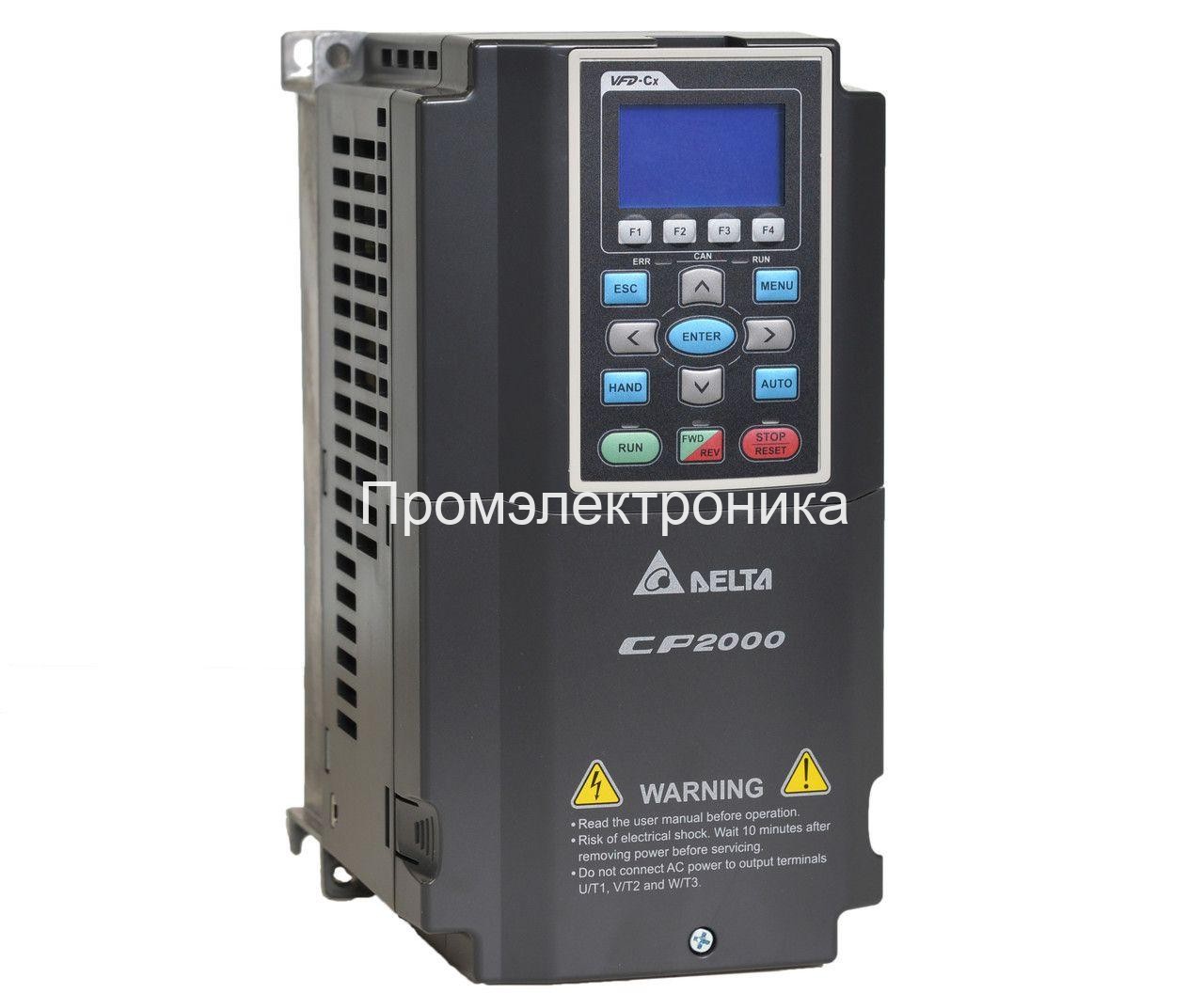

Преобразователь частоты Delta Electronics VFD150CP43B-21

Delta Electronics VFD150CP43B-21 — это высокопроизводительный векторный преобразователь частоты из специализированной серии CP2000, разработанный для интеллектуального и эффективного управления электродвигателями с переменным моментом нагрузки. Данная модель мощностью 15 кВт для трехфазных сетей 400В является оптимальным решением для модернизации и автоматизации систем отопления, вентиляции, кондиционирования (HVAC), а также систем водоснабжения и водоотведения.

Компания «Промэлектроника» является официальным дилером продукции Delta Electronics и предлагает полный спектр оборудования, техническую поддержку и гарантийное обслуживание. Приобретая оборудование у нас, вы получаете уверенность в его оригинальности и надежности.

Области применения и эксплуатационные преимущества

Преобразователь частоты VFD150CP43B-21 ориентирован на работу в первую очередь с насосами и вентиляторами, где его функционал раскрывается в полной мере. Однако он также успешно применяется и для общепромышленных механизмов с нормальными и легкими условиями нагрузки, где не требуется управление по замкнутому контуру с энкодером.

Ключевые сферы применения:

• Системы водоснабжения: управление глубинными, циркуляционными и повысительными насосами для поддержания стабильного давления в сети.
• Системы вентиляции и кондиционирования: регулирование скорости вращения вентиляторов в приточных и вытяжных установках для контроля воздушного потока и температуры.
• Отопительные системы: управление циркуляционными насосами для оптимизации расхода теплоносителя.
• Водоотведение и канализация: управление дренажными и фекальными насосами.
• Промышленные установки: градирни, дымососы, компрессоры и другие механизмы с аналогичным типом нагрузки.

Главное преимущество использования VFD150CP43B-21 в этих системах — значительное энергосбережение. Путем плавного регулирования скорости двигателя в соответствии с реальной потребностью системы, преобразователь снижает потребление электроэнергии на десятки процентов по сравнению с прямым пуском или дроссельным регулированием.

Технические характеристики и функциональные возможности

Основные электрические параметры

• Мощность: 15 кВт.
• Напряжение питания: 3 фазы, 380...480 В.
• Номинальный ток (Нормальная нагрузка): 32 А.
• Номинальный ток (Легкая нагрузка): 38 А (уточняется по документации, исходный текст мог иметь опечатку, обычно для легкой нагрузки ток выше).
• Перегрузочная способность (Нормальная нагрузка): 120% в течение 60 секунд, 160% в течение 3 секунд.
• Перегрузочная способность (Легкая нагрузка): 120% в течение 60 секунд.
• Встроенный тормозной модуль: Да, обеспечивает эффективное и быстрое торможение двигателя с высокой инерционной нагрузкой без использования внешних устройств.

Совместимость с двигателями

Преобразователь VFD150CP43B-21 отличается универсальностью и способен управлять различными типами современных электродвигателей:

• Асинхронные двигатели (IM): наиболее распространенный тип промышленных двигателей.
• Синхронные двигатели с постоянными магнитами (SPM, IPM): обеспечивают более высокий КПД и компактность.
• Синхронные реактивные двигатели без постоянных магнитов (SynRM): энергоэффективная альтернатива асинхронным двигателям.

Такая гибкость позволяет интегрировать привод в самые современные энергоэффективные системы.

Интеллектуальные функции управления

Встроенный ПИД-регулятор

Одной из ключевых особенностей серии CP2000 является наличие продвинутого ПИД-регулятора. Эта функция позволяет преобразователю самостоятельно поддерживать заданный технологический параметр (например, давление, температуру, расход) путем получения сигнала обратной связи от внешнего датчика (аналоговый вход). Это исключает необходимость в использовании дорогостоящих внешних контроллеров, упрощает схему управления и повышает ее надежность. Предусмотрены специальные функции для насосов, такие как "спящий режим" при низком расходе и защита от сухого хода.

Каскадное управление насосами

Функция многодвигательного каскадного управления — визитная карточка серии CP2000. Преобразователь VFD150CP43B-21 может выступать в роли "мастера" для управления группой до 8 насосов. Принцип работы: Основной насос, подключенный к преобразователю, работает с плавной регулировкой производительности. При увеличении потребности в расходе, когда основной насос достигает максимальной скорости, ПЧ подает команду на запуск дополнительного насоса напрямую от сети через контактор. После этого основной насос снова снижает скорость и начинает плавное регулирование для точного соответствия новой нагрузке. Преимущества:

1. Максимальная энергоэффективность: система всегда работает с оптимальным КПД.
2. Выравнивание моторесурса: встроенная функция циклического управления по времени наработки автоматически меняет основной и дополнительные насосы местами. Это обеспечивает равномерный износ всей группы двигателей и насосов, предотвращая преждевременный выход из строя одного агрегата.
3. Надежность: в случае отказа одного из насосов система автоматически переключается на исправные, поддерживая работоспособность.

Встроенный программируемый логический контроллер (ПЛК)

Наличие встроенного ПЛК с объемом памяти 10 000 шагов превращает преобразователь частоты в полноценное устройство автоматизации. Он позволяет реализовывать сложные циклограммы и алгоритмы управления без внешнего контроллера. Например, можно запрограммировать работу по расписанию, логические зависимости от состояния нескольких датчиков или реализовать нестандартные защитные алгоритмы. Это значительно снижает затраты на шкаф управления и упрощает проект в целом.

Надежность, защита и интеграция

Конструкция и охлаждение

Надежность преобразователей Delta Electronics обеспечивается многоуровневым подходом. Используются только высококачественные электронные компоненты от ведущих мировых производителей. Конструкция корпуса имеет раздельные воздушные потоки для охлаждения силовой части (радиатора) и электронных плат управления. Это защищает чувствительную электронику от пыли и агрессивных сред, которые могут содержаться в охлаждающем воздухе, и существенно продлевает срок службы устройства.

Интерфейсы и коммуникации

• Встроенный порт RS-485 (протокол Modbus ASCII/RTU) позволяет легко интегрировать преобразователь в системы диспетчеризации (SCADA) и АСУ ТП.
• Широкий набор входов/выходов:
  • 10 многофункциональных дискретных входов.
  • 3 аналоговых входа (для датчиков давления, температуры и т.д.).
  • 2 аналоговых выхода (для передачи данных о скорости, токе на другие устройства).
  • 3 релейных выхода (для сигнализации или управления внешними аппаратами).
• Опциональные карты расширения позволяют добавить поддержку всех популярных промышленных протоколов связи: Profibus DP, DeviceNet, CANopen, Modbus TCP, Ethernet/IP, EtherCAT, Profinet.

Эргономичная панель управления

Съемная штатная панель управления KPC-CC01 является мощным инструментом для настройки и мониторинга.

• Выносная установка: панель можно вынести на дверь шкафа на расстояние до 5 метров с помощью стандартного кабеля.
• Копирование параметров: функция позволяет сохранить до 4-х полных наборов настроек и быстро переносить их на другие преобразователи, что незаменимо при серийном производстве.
• Журнал ошибок: в памяти сохраняются данные о 30 последних аварийных отключениях, что упрощает диагностику неисправностей.
• Пользовательский экран: возможность настроить дисплей для отображения только самых важных для оператора параметров и назначить функции на программируемые кнопки.

Заказ и консультация

Преобразователь частоты Delta Electronics VFD150CP43B-21 — это инвестиция в надежность, энергоэффективность и интеллектуальное управление вашими технологическими процессами.

Для получения подробной технической консультации, подбора оборудования под вашу задачу или для оформления заказа, пожалуйста, свяжитесь с отделом продаж компании «Промэлектроника». Наши инженеры помогут вам сделать правильный выбор.

Email для связи: sales@prom-elec.com
