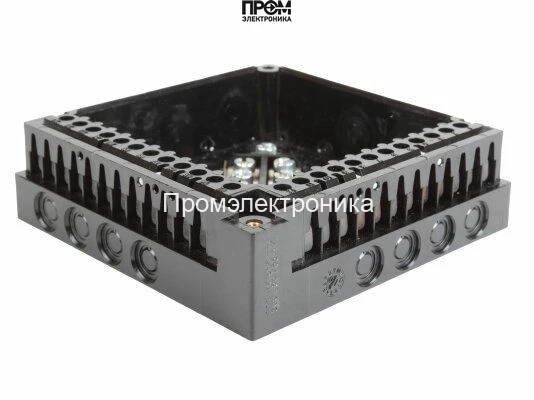

Цоколь топочного автомата Siemens AGM17.1

Техническое описание AGM17.1

Сведения дополняют существующее описание по документации производителя. Для замены сохраняют полное обозначение и сверяют его со схемой оборудования.

Назначение и исполнение

AGM17.1 — соединительный цоколь для работы с автоматом LGK16. В перечне принадлежностей для этого полного типа указаны резьбовые вводы M16. Обозначение цоколя и тип кабельного ввода сохраняют при заказе: внешнее сходство других AGM не подтверждает правильную электрическую схему.

Применение и место установки

Цоколь обеспечивает съёмное подключение блока к электрическим цепям установки. Его размещают на штатной площадке электрического узла горелки либо шкафа управления, с предусмотренным креплением и защитой клемм. Кабельные вводы согласуют с фактической трассой, а заземление и соединения выполняют по документации блока и изготовителя горелки.

Принадлежности и замена

Сопутствующие кабельные вводы подбирают под резьбу M16; базовый блок и цоколь являются отдельными позициями. При замене сверяют полное обозначение AGM, установленный блок, контактную часть, крепление и схему. Перечня внутренних ремонтных деталей цоколя в данном перечне нет. Применение в конкретной модели горелки требует её ведомости деталей; наличие автомата Siemens само по себе не устанавливает OEM-артикул.

Документация: Siemens: LOK16/LGK16, CC1N7785en, редакция указана в документе, язык en, страницы 11, 29.
