Цоколь топочного автомата Siemens AGK11.7

Техническое описание AGK11.7

Сведения дополняют существующее описание по документации производителя. Для замены сохраняют полное обозначение и сверяют его со схемой оборудования.

Назначение и исполнение

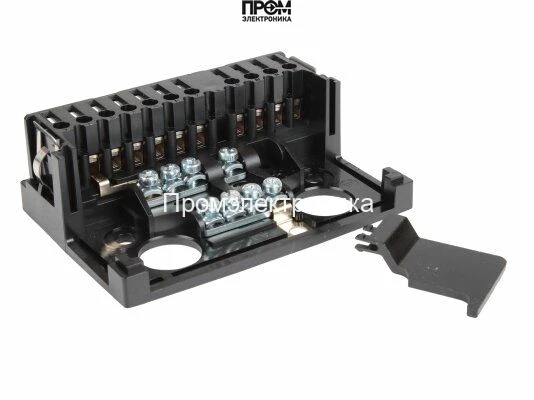

AGK11.7 — чёрный цоколь для устройства контроля пламени LFS1, с разделительной пластиной D и изолированной клеммной камерой 8. Цоколь обеспечивает электрическое подключение и съёмную установку автомата. Суффиксы .6 и .7 задают конструктивно разные варианты; близкая форма не подтверждает их взаимозаменяемость.

Конструкция и установка

Цоколь изготовлен из ударопрочного термостойкого пластика. Помимо основных подключений предусмотрены клеммы нейтрали, защитного проводника и вспомогательных цепей. Основание имеет два отверстия для ввода кабеля; фиксаторы удерживают установленный блок. Место монтажа — штатная площадка электрооборудования горелки; заземляющий вывод соединяют с её корпусом по инструкции.

Принадлежности по документации

AGK66 — держатель кабеля с выламываемыми вводами; AGK65 — держатель кабельных вводов Pg11; AGK65.1 — вариант M16 × 1,5. Разделительная пластина D, номер 7411101350, предусмотрена для безопасного разделения при работе с LFS1. Состав поставки и требуемый держатель проверяют отдельно; перечисление принадлежностей не означает их наличие в комплекте каждого цоколя.

Совместимость и замена

Проверяют полный тип автомата, наличие последующей продувки, постоянной фазы и требуемого разделения цепей. Электрические соединения клапанов и других компонентов определяются схемой изготовителя горелки. Для замены нужны модель автомата и горелки, код цоколя и схема подключения; контакты и расположение вводов сравнивают до монтажа.

Документация: Siemens: AGK11, CC1N7201en, 11.11.2020, язык en, страницы 1, 2, 4, 5.
