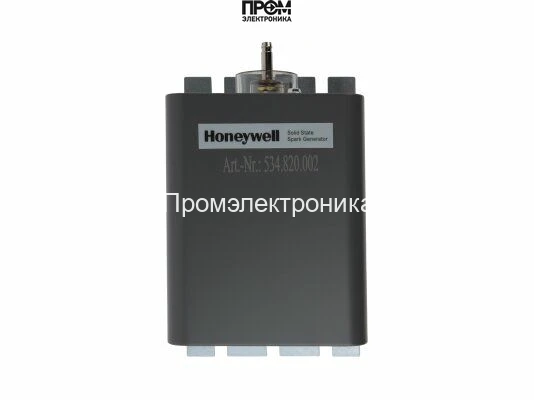

Трансформатор розжига Honeywell Q624A1014

Трансформатор розжига Honeywell Q624A1014 — техническое наименование и назначение

Трансформатор розжига Honeywell Q624A1014 — это специализированное силовое устройство класса импульсных высоковольтных трансформаторов, предназначенное для генерации электрической искры в горелочных устройствах коммерческой и промышленной категории. Основная функция — формирование высокого напряжения для инициирования воспламенения топливно-воздушной смеси в системах с непостоянным циклом работы: запуски/остановы, прерывающиеся модуляции и аварийные повторные поджиги.

Конструктивные особенности и принцип работы

Устройство выполнено по схеме с первичной обмоткой, питаемой от сети переменного напряжения 120В и вторичной высоковольтной обмоткой, рассчитанной на выдачу порядка 15кВ импульсного напряжения. Преобразование реализовано через высокочастотную коммутацию и ферритный или ламинированный сердечник с оптимизированным магнитным путем для снижения потерь на гистерезис и вихревые токи.

Принцип работы основан на кратковременном нарастании напряжения на вторичной обмотке с последующим формированием искрового разряда в межэлектродном промежутке. Система включает защитные компоненты: ограничение пикового напряжения, изоляционные барьеры и защиту от обратных перенапряжений, что снижает вероятность преждевременного пробоя обмоток и продлевает ресурс электронных узлов.

Материалы изоляции и корпусное исполнение рассчитаны на эксплуатацию в агрессивной среде: повышенная влажность, запылённость и температурные градиенты. Совместимость с ультрафиолетовыми датчиками C7035 и C7044 обеспечивается по интерфейсу сигнализации пламени и по электрическим уровням с учётом времени задержки срабатывания и чувствительности датчиков.

Ключевые технические характеристики

• Напряжение сети 120В (±10%/+10%, -15%): допускает эксплуатацию при широкой сетевой нестабильности; уменьшение входного напряжения влияет на амплитуду выходного импульса и может требовать коррекции времени розжига.
• Выходное напряжение 15кВ: обеспечивает пробой газового промежутка типичных форсунок и электродов при стандартных зазорах; важно для формирования воспламеняющей искры при различной плотности топлива и составе смеси.
• Импульсный режим работы: минимизирует тепловую нагрузку на сердечник и обмотки, обеспечивает высокую повторяемость искр и позволяет работать в циклических сценариях с частыми запусками.
• Защита от пикового напряжения: предохраняет электронику от разового пробоя и снижает риск повреждения вторичной изоляции при коммутационных помехах.
• Материал корпуса — стойкий пластик: комбинирует механическую прочность и диэлектрические характеристики, упрощая монтаж и обеспечивая защиту от внешних воздействий.
• Масса 0.35кг и габариты 8.7x7.6x9.1см: облегченное исполнение упрощает интеграцию в ограниченные монтажные пространства и уменьшает нагрузку на крепёжные элементы.

Сценарии эксплуатации и преимущества

Как работает в реальной системе: трансформатор подаёт серию импульсов высокого напряжения на электрод поджига в момент открытия клапана топлива; искра инициирует горение, UV-датчик фиксирует пламя и даёт обратную связь на контроллер. При пропадании пламени устройство прекращает подачу, а система защиты блокирует повторные циклы во избежание накопления топлива.

• Применение в котельных и промышленных горелках: для последовательных и циклических запусков при частых пусках-остановах.
• Интеграция с системами автоматики: совместимость с детекторами пламени и контроллерами обеспечивает предсказуемую логику безопасности.
• Повышенная помехозащищённость: снижает вероятность ложных срабатываний при присутствии ЭМ-помех.
• Упрощённый монтаж: компактный корпус и стандартизированные выводы ускоряют ввод в эксплуатацию.

Экспертное заключение

Технически модель ориентирована на задачи частых запусков в коммерческих и лёгких промышленных установках с требованием надёжного искрового поджига и высокой электробезопасности. При проектировании систем рекомендуется учитывать падение входного напряжения, параметры газовой смеси и требования к зазорам искровых электродов. Для условий с повышенной коррозионной нагрузкой или экстремальными температурами следует рассматривать варианты с дополнительной защитой и регламентированным обслуживанием.
