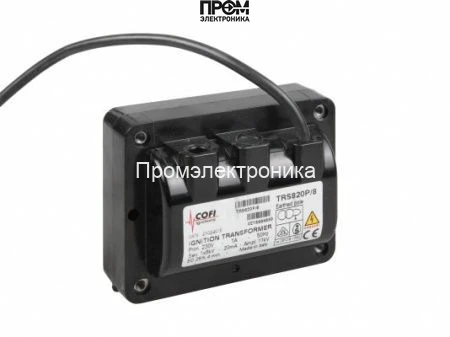

Трансформатор розжига Cofi TRS820

Трансформатор розжига Cofi TRS820 — назначение и область применения

Трансформатор розжига Cofi TRS820 представляет собой специализированный источник высокого напряжения для узлов поджига атмосферных и наддувных горелок. Это трансформатор импульсного/периодического режима работы класса поджига, предназначенный для генерации искрового разряда между электродами поджига с целью инициации воспламенения топливовоздушной смеси в котлоагрегатах, горелочных камерах и технологических печах.

Конструктивные особенности и принцип работы

По конструкции модель выполнена как промышленный понижающе-повышающий узел с магнитопроводом и первичной обмоткой, рассчитанными на сетевое питание 230 В, и двумя вторичными обмотками, формирующими два выхода высокого напряжения. На выходах формируется напряжение порядка 2×4 кВ, достаточное для пробоя зазора между электродами и образования устойчивой искры.

Принцип работы базируется на трансформаторном отношении витков и импульсной форме тока: при приложении сетевого напряжения первичная обмотка наводит во вторичных обмотках импульс высокого напряжения. Для формирования искры система поддерживает ограниченный режим работы — ED 25%, что означает допустимую длительность включения в одном цикле 25% от периода, во избежание перегрева магнитопровода и обмоток.

Изоляция вторичной цепи рассчитана на электрическую прочность, обеспечивающую рабочее напряжение 4 кВ на каждую ветвь; использование разъемов Ø4 мм снижает контактное сопротивление и упрощает монтаж. Отсутствие степени защиты корпуса (указано IP00) требует установки внутри шкафа управления или защищенного от продувки/влаги объема. Важна оценка условий теплового отвода и электромагнитной совместимости (EMC) — корпус и разводка кабелей должны минимизировать наведённые помехи в системе управления горелкой.

Ключевые технические характеристики

• Напряжение поджига 4 кВ (на выходе): обеспечивает требуемую электрическую прочность для пробоя типичных зазоров электродов в горелочных камерах, уменьшает вероятность ложных розжигов при загрязнённых электродах за счёт более высокой пробивной способности.
• Двойной выход (2×4 кВ): позволяет организовать резервирование или устроить симметричный поджиг нескольких электродов, повышая надёжность запуска в системах с множественными камерными распределителями топлива.
• Ток поджига 20 мА: ограничение тока вторичной цепи снижает энергию искрового разряда до уровня, достаточного для воспламенения, но минимизирующего эрозию электродов и риск повреждения горелочного оборудования.
• Сила тока первичной 1 А: указывает на номинальную нагрузку первичной обмотки и влияет на тепловыделение; при выборе источника питания следует учитывать пусковые токи и возможности автоматики.
• ED 25%: режим циклической работы продиктован тепловыми ограничениями трансформатора; для длительных или частых циклов работы требуется организация принудительного охлаждения или применение моделей с более высоким ED.
• Класс пылевлагозащиты IP00: корпус не защищён от проникновения пыли и влаги; эксплуатация только в защищённых от внешних факторов отсеках шкафа управления.
• Длина кабеля питания 380 мм и штекерные разъёмы Ø4 мм: упрощают монтаж в ограниченном пространстве, но требуют проверки растяжения и контактного соединения при вибрационных нагрузках.
• Происхождение — Италия: указывает на соответствие европейским производственным стандартам и использованию материалов, задокументированных в технической документации производителя.

Сценарии эксплуатации и преимущества

Как работает в типичных сценариях: трансформатор устанавливается в шкафу управления горелкой, первичная обмотка подключается к сети 230 В через ключ управления (трансформатор включается в момент, когда автоматика требует розжига). На выходы подключаются проводники к электродам поджига; при подаче импульса формируется высоковольтный разряд, воспламеняющий топливовоздушную смесь. После устойчивого розжига трансформатор отключается по команде автоматики.

• Надёжный розжиг атмосферных и наддувных горелок: подходит для котлов средней мощности, темповых печей и технологических камер с одиночными или парными электродами.
• Простота интеграции: стандартные штекерные разъёмы Ø4 мм и короткий кабель питания упрощают замену в сервисных операциях.
• Контролируемая энергия разряда: низкий ток поджига уменьшает износ электродов и продлевает ресурс узла поджига.
• Экономичность монтажа: отсутствие дополнительных узлов генерации импульса в некоторых схемах позволяет сократить количество интерфейсов в шкафу управления.

Экспертное заключение

Трансформатор розжига Cofi TRS820 целесообразен в системах, где требуются периодические импульсные поджигающие импульсы с ограничением продолжительности включения (ED 25%). Рекомендуется для горелочных узлов с парными электродами или в конфигурациях, где необходима резервированность выхода. Необходима установка в защищённом пространстве и учет тепловых режимов при частых циклах работы.

Подходит для задач запуска и повторного розжига при умеренных эксплуатационных нагрузках; для интенсивных режимов работы следует выбирать трансформаторы с большим допустимым ED или организовать активное охлаждение и дополнительную защиту корпуса от пыли и влаги.
