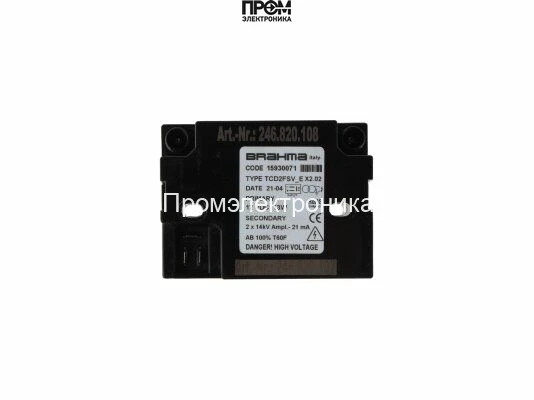

Трансформатор розжига Brahma TCD2FSV 15930071

Трансформатор розжига Brahma TCD2FSV 15930071 — назначение и область применения

Трансформатор розжига Brahma TCD2FSV 15930071 — это специализированный высоковольтный блок поджига для стационарных горелочных устройств. Отнесён к классу электронных трансформаторов искрового поджига и применяется в газовых, дизельных и мазутных горелках для инициирования воспламенения топлива посредством высоковольтного искрового разряда. Основная функция — формирование стабильного высокого напряжения для пробоя искрового промежутка и обеспечения повторяемой и управляемой последовательности поджигов.

Конструктивные особенности и принцип работы

Конструкция основана на комбинированном решении: малошумный высокочастотный электронный генератор синхронизируется с понижающе-повышающим трансформатором, выполненным с акцентом на минимизацию утечек и паразитных ёмкостей. Входной тракт рассчитан на 12 В постоянного напряжения и содержит сглаживающие и защитные цепи с термо- и перегрузочной защитой.

Рабочий алгоритм: входное питание преобразуется в высокочастотный прямоугольный сигнал, который через резонансный контур и повышающий трансформатор формирует импульсы высокого напряжения порядка 14 кВ на выходах. Высоковольтные выходы выполнены в виде двух симметричных каналов, предназначенных для параллельного подключения электродов или двухискровых систем, что повышает надёжность поджига при изменении геометрии и загрязнении электродов.

Для снижения электромагнитных помех в конструкцию интегрирован EMC-фильтр, соответствующий директиве 2004/108/EC, а электронная плата и трансформатор залиты диэлектрической смолой, обеспечивающей механическую жёсткость, термостабильность и защиту от влаги. Такой подход уменьшает вероятность частичных разрядов внутри пакета и повышает долговечность при циклических тепловых нагрузках.

Ключевые технические характеристики

• Напряжение поджига 14 кВ: обеспечивает энергию искрового разряда, достаточную для пробоя промежутков типичных свечей поджига и электрических искровых зазоров в горелочных камерах, минимизируя необходимость увеличения геометрического приближения электродов.
• Ток поджига 21 мА: ограниченный ток снижает тепловую нагрузку на электроды и продлевает срок службы свечей, одновременно обеспечивая стабильный температурный концентрат в месте воспламенения.
• Мощность 13 Вт: характерна для энергоэффективных модулей поджига; обеспечивает работу при длительных циклах включения ED 100% без перегрева при соблюдении температурного режима.
• Продолжительность работы ED 100%: допускает непрерывную эксплуатацию в циклах с частыми поджигами, актуально для промышленных котельных и систем резервного автоматического запуска.
• Температурный диапазон -20…+60 °C: подтверждает пригодность для неотапливаемых котельных и внешних монтажных отсеков с умеренной климатической вариативностью.
• Класс пылевлагозащиты IP00: указывает на необходимость установки внутри защищённых отсеков; не предназначен для прямого воздействия влаги или струй воды.
• Вес 0.25 кг и габариты 8.7×6.5×4 см: компактный модуль для интеграции в коллекторные отсеки горелки, снижает требования к монтажному объёму и массогабаритам конструкций.

Сценарии эксплуатации и преимущества

Типовые сценарии: автоматизация поджига в промышленных и коммунальных котельных, резервные системы розжига в многоконтурных установках, замена устаревших индукционных трансформаторов в условиях ограниченного монтажного пространства. Модуль применим в тех схемах, где требуется частый импульсный поджиг с минимизацией помех и тепловой деградации электродов.

• Устойчивость к циклности: допускает частые повторные поджиговые циклы без деградации параметров вследствие заливки и управления тепловыми потоками.
• Снижение ЭМС-помех: интегрированный фильтр уменьшает влияние на соседнюю автоматику и датчики, что критично в плотных монтажных панелях.
• Два высоковольтных выхода: повышают адаптивность при модернизации горелок с двухэлектродной системой поджига или при резервировании канала поджига.
• Компактность и малая масса: упрощают монтаж и уменьшают требования к механической фиксации внутри корпуса горелки.

Экспертное заключение

Трансформатор розжига Brahma TCD2FSV 15930071 рассчитан на эксплуатацию в системах, где важны стабильность импульсного высокого напряжения, минимизация помех и способность к длительной цикличной работе. Рекомендуется для интеграции в защищённые монтажные отсеки горелочных аппаратов, в составе схем автоматического запуска котлов и в случаях замены модулей с аналогичными электрическими требованиями. Для наружного монтажа или влажных сред требуется дополнительная защита ввиду класса IP00.
