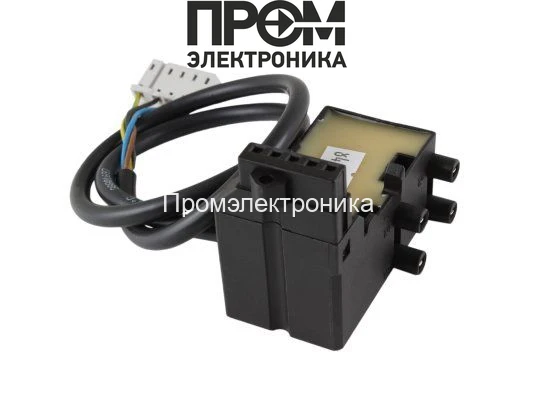

Трансформатор розжига Anstoss VZ 1/25 SAC-950F

Трансформатор розжига Anstoss VZ 1/25 SAC-950F — техническое назначение

Трансформатор розжига Anstoss VZ 1/25 SAC-950F — это специализированный импульсный источник высокого напряжения для систем газового поджига. Устройство относится к классу низкоэнергетических высоковольтных трансформаторов и предназначено для формирования кратковременных высоковольтных импульсов, подаваемых на электрод поджига с целью инициации электрической искры и воспламенения горючего состава. Основная функция — генерация согласованных импульсов при питающем напряжении сети 220–240 В и частоте 50/60 Гц, с электромеханическим интерфейсом для интеграции в блок управления горелкой.

Конструктивные особенности и принцип работы

Устройство представляет собой импульсный трансформатор с ферромагнитным сердечником и первичной обмоткой, рассчитанной на сетевое переменное напряжение, и вторичной обмоткой, формирующей высоковольтный импульс. Принцип работы основан на быстром переключении через первичную цепь, создающем на вторичной обмотке напряжение, достаточное для пробоя газового зазора у электрода. Трансформатор выполнен в пластмассовом корпусе с интегрированными клеммными разъёмами для питания и коммутации.

Ключевые инженерные решения: оптимизация числа витков вторичной обмотки для формирования амплитудно-импульсного профиля, использование изоляционных материалов с повышенной диэлектрической прочностью и повышенной температурной стабильностью, защита от поверхностных утечек тока за счёт конструкции дорожек и расстояний утечки. Низкое потребление 4 ВА свидетельствует о малом среднем потребляемом токе и о том, что устройство рассчитано на кратковременные импульсы при низкой скважности, что снижает тепловую нагрузку на сердечник и обмотки.

Ключевые технические характеристики

• Питающее напряжение 220–240 В: обеспечивает совместимость с промышленными сетями, позволяет применять стандартные схемы защиты и фильтрации помех в шкафах автоматики.
• Частота 50/60 Гц: конструктивно рассчитана на работу в сетях с обеими частотами; это уменьшает необходимость в частотной адаптации при глобальной интеграции оборудования.
• Потребляемая мощность 4 ВА: определяет малую среднюю тепловую нагрузку и указывает на работу в импульсном режиме с низкой средней мощностью, что снижает требования к теплоотводу и облегчает размещение в компактных модулях.
• 5-контактный разъём: обеспечивает одновременное подключение питания, сигналов управления и питания газового клапана; упрощает монтаж и минимизирует ошибки коммутации при сервисе.
• Длина кабеля питания 400 мм: заводская длина облегчает подключение в ограниченных монтажных пространствах; при необходимости удлинения требуется сохранять экранирование и диэлектрические параметры провода.
• Рабочая температура до +85 °C: указывает на применённые материалы и компоненты с температурным запасом, что расширяет диапазон эксплуатации в промышленных условиях.
• Корпус и изоляция: пластиковый корпус и усиленная изоляция проводки минимизируют риск электрического пробоя и механических повреждений при вибрации и температурных циклах.

Сценарии эксплуатации и преимущества

Как работает трансформатор в типичном цикле: контроллер выдаёт управляющий импульс, первичная обмотка формирует магнитный поток в сердечнике, вторичная обмотка генерирует высоковольтный импульс, который передаётся на электрод поджига. Энергетика и длительность импульса подобраны так, чтобы обеспечить надёжный пробой газового зазора при минимальном воздействии на элементы горелочной системы.

• Интеграция в газовые горелки: подходит для стационарных отопительных и технологических установок с централизованным управлением.
• Экономичность эксплуатации: низкое потребление уменьшает суммарные энергозатраты и снижает тепловую нагрузку на шкаф управления.
• Удобство монтажа: стандартный разъём и компактный корпус упрощают сервисное обслуживание и замену без изменения разводки.
• Прочность и климатическая устойчивость: рабочий диапазон температур и изоляционные материалы повышают срок службы в промышленных условиях.
• Совместимость по стандартам: конструкция и электрические параметры соответствуют требованиям типовых европейских стандартов безопасности и EMC для оборудования отопительных систем.

Экспертное заключение

Модель Anstoss VZ 1/25 SAC-950F соответствует задачам формирования кратковременных высоковольтных импульсов для поджига газовой смеси в стационарных горелочных установках с требованиями к компактности и малому среднему энергопотреблению. Рекомендуется для интеграции в модули автоматики, где важны стабильность импульсного профиля, стандартные интерфейсы подключения и эксплуатационная надёжность при температурах до +85 °C.
