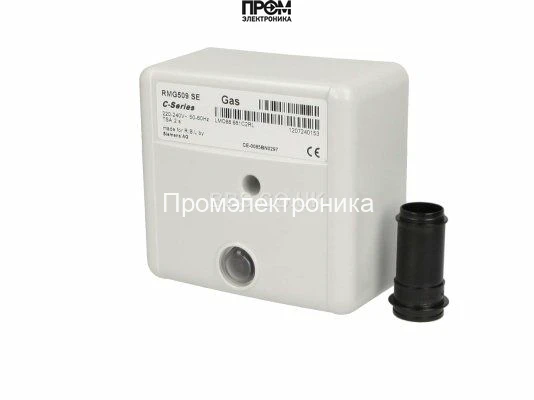

Топочный автомат Siemens RMG509 SE / LMO88.681C2RL

Топочный автомат Siemens RMG509 SE / LMO88.681C2RL — Микропроцессорный менеджер горения

Артикул: 3001139

Производитель: Siemens

Общее описание и назначение

Топочный автомат Siemens LMO88.681C2RL представляет собой современный микропроцессорный блок управления, разработанный для контроля и управления наддувными газовыми и жидкотопливными горелками малой и средней мощности. Данная модель является прямой и функционально идентичной заменой снятого с производства автомата горения Siemens RMG509 SE, что обеспечивает простую и быструю модернизацию существующих котельных и тепловых установок без необходимости изменения схемы подключения.

Устройство предназначено для обеспечения полностью автоматического и безопасного цикла розжига, контроля пламени в рабочем режиме и защитного отключения горелки при возникновении нештатных ситуаций. Благодаря микропроцессорной технологии, менеджер горения LMO88.681C2RL гарантирует высокую точность выдержки временных интервалов, стабильность работы и расширенные возможности диагностики.

Ключевые особенности и преимущества

• Высокая надежность и безопасность: Устройство осуществляет непрерывный мониторинг всех этапов работы горелки, включая предварительную вентиляцию, розжиг и стабильное горение. В случае срыва пламени или другой неисправности происходит мгновенное защитное отключение подачи топлива.
• Универсальность применения: Автомат совместим с одноступенчатыми и двухступенчатыми наддувными горелками, работающими на природном газе, сжиженном газе или дизельном топливе.
• Микропроцессорное управление: Обеспечивает точное соблюдение временных параметров программы запуска, не зависящее от колебаний напряжения в сети или температуры окружающей среды, что повышает общую стабильность системы.
• Информативная диагностика: Встроенный светодиодный индикатор отображает рабочие состояния и коды ошибок с помощью цветовой сигнализации. Это позволяет сервисному персоналу быстро определять причину неисправности и сокращать время простоя оборудования.
• Контроль пламени: Поддерживает работу с различными типами датчиков пламени, включая ионизационные электроды (для газовых горелок) и ультрафиолетовые датчики Siemens QRA... (для жидкотопливных горелок).
• Простая интеграция: Полная совместимость по посадочным размерам и электрическим подключениям с моделью RMG509 SE делает замену максимально быстрой и не требует дополнительных затрат на переоборудование.

Области применения

Менеджер горения Siemens LMO88.681C2RL является неотъемлемым компонентом современных систем отопления и промышленного нагрева. Он широко используется в следующих установках:

• Бытовые и промышленные водогрейные котлы.
• Парогенераторы и паровые котлы низкого давления.
• Теплогенераторы и воздушные отопители.
• Технологические установки для сушки, обжига и плавки.
• Горелочные устройства прямого и косвенного нагрева.

Технические характеристики

• Напряжение питания: AC 220 В -15% ... 240 В +10%
• Частота сети: 50/60 Гц ±6%
• Собственное потребление: 12 ВА
• Время предварительной вентиляции (t1): 68 секунд
• Предохранительное время (TSA): 3 секунды
• Время перед розжигом (t3): 2.5 секунды
• Тип горелок: Одно- или двухступенчатые, наддувные (газ/жидкое топливо)
• Датчики пламени: Ионизационный электрод или УФ-датчик QRA...
• Класс защиты: IP40 (при корректной установке)
• Диапазон рабочих температур: -20 °C ... +60 °C
• Режим работы: Прерывистый (не менее одного контролируемого отключения каждые 24 часа)

Продукция Siemens соответствует высоким европейским стандартам качества и безопасности, что подтверждено соответствующими сертификатами. Выбирая топочный автомат LMO88.681C2RL, вы инвестируете в экспертное решение для безопасной и эффективной эксплуатации вашего теплового оборудования.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
