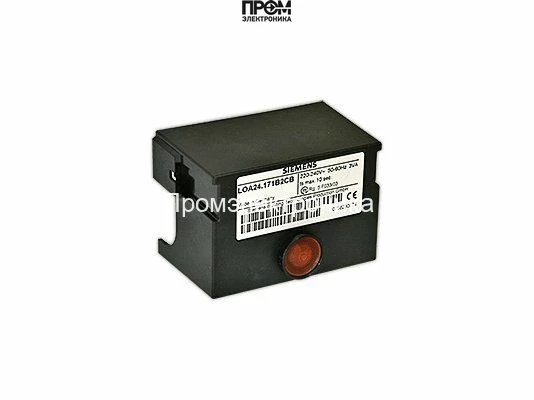

Топочный автомат Siemens LOA24.171B27

Топочный автомат Siemens LOA24.171B27 – Экспертное решение для управления горелкой

Топочный автомат Siemens LOA24.171B27 – это высокотехнологичный микропроцессорный блок управления, разработанный для полной автоматизации и обеспечения многоуровневой безопасности работы наддувных дизельных горелок малой и средней мощности. Этот менеджер горения, произведенный мировым лидером в области промышленной автоматизации Siemens AG, гарантирует стабильный и экономичный розжиг, а также осуществляет непрерывный контроль наличия пламени в прерывистом режиме эксплуатации (требуется как минимум одно контролируемое отключение каждые 24 часа).

Область применения и назначение

Контроллер горения LOA24.171B27 является центральным элементом систем автоматики для современных отопительных котлов, теплогенераторов, сушильных камер и других промышленных установок, где требуется надежное управление процессом сжигания жидкого топлива. Он предназначен для управления одноступенчатыми или двухступенчатыми дизельными горелками с расходом топлива до 30 кг/ч. Основная задача устройства – выполнение всей программной последовательности операций: от безопасного запуска и контроля горения до штатного или аварийного отключения горелки в строгом соответствии с заданными временными параметрами и сигналами от внешних датчиков.

Ключевые технические характеристики

• Артикул производителя: LOA24.171B27
• Бренд: Siemens
• Тип устройства: Менеджер горения (топочный автомат) для дизельных горелок
• Напряжение питания: AC 220 V -15%...AC 240 V +10%
• Частота сети: 50...60 Hz ±6%
• Время предварительной продувки (t1): 13 секунд
• Предохранительное время (ts): 10 секунд
• Время перед розжигом (t3): 2.5 секунды
• Совместимый датчик пламени: Фоторезистивный датчик Siemens QRB...
• Потребляемая мощность: 3 VA
• Степень защиты корпуса: IP40 (согласно EN 60529, при условии корректного монтажа)
• Допустимая температура окружающей среды при работе: -20...+60 °C
• Монтажное положение: Произвольное
• Вес: ~180 г

Функциональные особенности и преимущества

Выбирая топочный автомат Siemens LOA24.171B27, вы получаете комплексное и проверенное решение, обладающее рядом неоспоримых достоинств, подтверждающих его экспертный уровень:

• Высочайший уровень безопасности: Устройство разработано в соответствии со строгими европейскими стандартами EN 230. Интегрированная система самодиагностики мгновенно реагирует на любые сбои, такие как отсутствие пламени после истечения предохранительного времени или наличие постороннего света, и переводит горелку в состояние безопасной блокировки.
• Стабильный и точный контроль пламени: Работа в паре с высокочувствительным фотодатчиком QRB... обеспечивает надежное детектирование УФ-излучения пламени, исключая риски, связанные с нестабильным горением или затуханием факела.
• Продуманная логика работы: Микропроцессорное управление гарантирует точное соблюдение всех временных интервалов цикла запуска: от предварительной продувки камеры сгорания для удаления остатков несгоревшего топлива до пост-розжига и перехода в рабочий режим.
• Информативная диагностика неисправностей: Встроенная в кнопку сброса цветная светодиодная лампа (система OCI) отображает не только рабочее состояние, но и выдает коды ошибок, что значительно упрощает и ускоряет диагностику неисправностей, сокращая время простоя оборудования.
• Устойчивость к колебаниям напряжения: Автомат горения спроектирован для стабильной работы в широком диапазоне напряжений питающей сети, что является критически важным фактором для промышленных объектов.
• Простота интеграции и обслуживания: Стандартный цоколь и исполнение в формате "plug-in" позволяют производить монтаж или замену устройства быстро и без специальных инструментов.

Конструкция и принцип работы

Топочный автомат LOA24.171B27 выполнен в компактном корпусе из ударопрочного и термостойкого пластика. Внутри размещена электронная плата с центральным микропроцессором, электромеханическими реле, а также кнопка ручного перезапуска со встроенным трехцветным светодиодным индикатором. При получении запроса на тепло от регулирующего термостата, контроллер инициирует программу запуска горелки. Он последовательно включает двигатель вентилятора для продувки (t1), затем подает напряжение на трансформатор розжига и открывает топливный клапан. После истечения предохранительного времени (ts) датчик QRB... должен зафиксировать наличие устойчивого пламени. Если пламя обнаружено, процесс розжига завершается, и горелка переходит в рабочий режим под постоянным контролем автомата. В случае любой нештатной ситуации (срыв пламени, отказ датчика, отсутствие розжига) LOA24.171B27 немедленно прекращает подачу топлива и блокирует работу горелки, сигнализируя о неисправности соответствующим кодом.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
