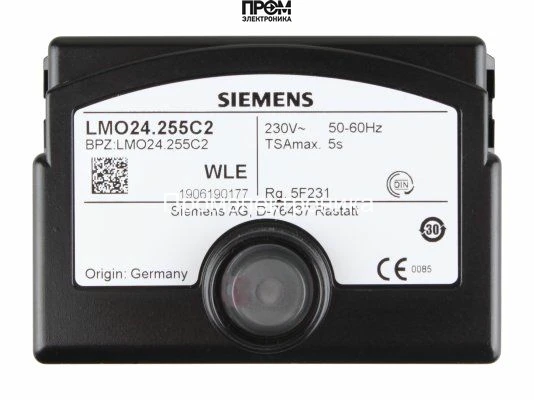

Топочный автомат Siemens LMO24.255C2

Топочный автомат Siemens LMO24.255C2 для жидкотопливных горелок

Микропроцессорный топочный автомат Siemens LMO24.255C2 представляет собой высокотехнологичное устройство для управления и контроля наддувных жидкотопливных горелок малой и средней мощности (до 350 кВт). Данный менеджер горения разработан для прерывистого режима работы, что подразумевает обязательный контролируемый останов не реже одного раза в 24 часа. Применение микропроцессора обеспечивает максимальную точность и стабильность временных интервалов, независимо от колебаний напряжения в сети и температуры окружающей среды, что гарантирует высокий уровень безопасности и эффективности.

Ключевые технические характеристики и преимущества

• Микропроцессорное управление: Обеспечивает точное и стабильное выполнение программы запуска и контроля, повышая надежность и безопасность всей отопительной системы.
• Универсальность применения: Автомат предназначен для работы с 1- или 2-ступенчатыми жидкотопливными горелками с вентилятором, что делает его гибким решением для широкого спектра котельного оборудования.
• Надежный контроль пламени: Контроль наличия и стабильности пламени осуществляется с помощью фоторезистивного датчика типа Siemens QRB..., который гарантирует быстрое и безошибочное детектирование.
• Информативная диагностика: Встроенный многоцветный светодиодный индикатор (красный, желтый, зеленый) предоставляет подробную информацию о рабочем состоянии, сервисных сообщениях и кодах неисправностей. Это значительно упрощает процессы пусконаладки, технического обслуживания и поиска неисправностей.
• Высокий уровень безопасности: Реализована функция контроля пониженного напряжения, которая предотвращает запуск горелки или вызывает ее безопасное отключение при падении напряжения ниже критического уровня.
• Прочный корпус: Изготовлен из ударопрочного, термостойкого пластика, обеспечивая класс защиты IP40 при корректном монтаже.

Области применения

Топочный автомат LMO24.255C2 является оптимальным решением для автоматизации и обеспечения безопасности в следующих установках:

• Водогрейные котлы в системах отопления и ГВС.
• Парогенераторы низкого и среднего давления.
• Воздухонагреватели и теплогенераторы.
• Технологические установки, использующие сжигание жидкого топлива.
• Любые системы, где требуется прерывистый режим работы горелочного устройства с обязательной проверкой контура безопасности.

Техническая спецификация

• Артикул производителя: LMO24.255C2
• Производитель: Siemens
• Напряжение питания: AC 220...240 В (-15% / +10%)
• Частота сети: 50...60 Гц (±6%)
• Потребляемая мощность: ~10 ВА
• Время предварительной продувки (t1): 22.5 с
• Предохранительное время (t2): 5 с
• Время перед розжигом (t3): 2.5 с
• Совместимый датчик пламени: QRB...
• Класс защиты: IP40 (при установке в шкаф или на горелку)
• Диапазон рабочих температур: -20...+60 °C
• Допустимая влажность: < 95% при 30 °C (без конденсации)
• Режим работы: Прерывистый (один контролируемый останов каждые 24 часа)

Функции безопасности и диагностики

Автомат горения Siemens LMO24.255C2 разработан в соответствии с европейским стандартом EN 230. Система самодиагностики непрерывно отслеживает состояние внутренних цепей и внешних компонентов. При обнаружении неисправности (например, отсутствие пламени после предохранительного времени, ложный свет, отказ датчика пламени) автомат блокирует работу горелки и переходит в режим аварийной блокировки. Код ошибки, указывающий на причину сбоя, отображается через последовательность миганий светодиодного индикатора, что позволяет сервисному инженеру быстро идентифицировать и устранить проблему, минимизируя время простоя оборудования.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.

Документ для LMO24.255C2

Полное обозначение присутствует в техническом описании Siemens. В разделе документации доступен оригинальный PDF с переходом на страницу 6. Условия подключения и применимость проверяйте по всему документу.
