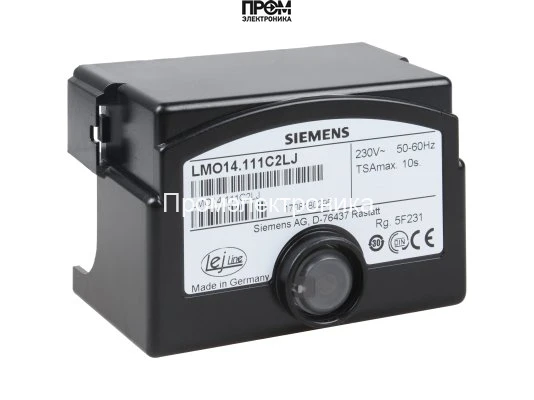

Топочный автомат Siemens LMO14.111C2

Топочный автомат Siemens LMO14.111C2 для жидкотопливных горелок

Артикул: 460120000300

Топочный автомат Siemens LMO14.111C2 — это микропроцессорный менеджер горения, разработанный для запуска, контроля и управления одно- или двухступенчатыми жидкотопливными горелками с наддувом малой и средней мощности (до 30 кг/ч). Устройство обеспечивает надежную и безопасную работу отопительного оборудования в прерывистом режиме, гарантируя отключение не позднее чем через 24 часа непрерывной эксплуатации. Данный контроллер является ключевым элементом автоматики безопасности котлов, водонагревателей и генераторов теплого воздуха.

Назначение и область применения

Менеджер горения LMO14.111C2 предназначен для использования в бытовых и коммерческих системах отопления. Его основная задача — автоматизация процесса розжига и поддержания горения, а также мгновенное безопасное отключение горелки при возникновении нештатных ситуаций. Применяется в составе:

• Жидкотопливных горелок с вентилятором по стандарту EN 267.
• Отопительных котлов и теплогенераторов.
• Стационарных установок для нагрева воды.
• Систем, требующих высокого уровня безопасности и автоматизации.

Ключевые особенности и преимущества

• Высокая степень безопасности: Устройство соответствует европейскому стандарту EN 230:2005. Реализованы функции контроля пониженного напряжения, защита от постороннего света и управляемая блокировка при сбоях.
• Надежный контроль пламени: Работает в паре с фоторезистивным датчиком пламени Siemens QRB..., обеспечивая точное и быстрое детектирование наличия или отсутствия факела.
• Информативная диагностика: Оснащен многоцветным светодиодным индикатором (зеленый, желтый, красный), который отображает текущее рабочее состояние, сервисные сообщения и коды ошибок. Это значительно упрощает пусконаладку и техническое обслуживание.
• Стабильность работы: Микропроцессорное управление гарантирует точное и повторяемое время программных циклов, независимо от колебаний напряжения в сети и температуры окружающей среды.
• Простота интеграции: Имеет идентичную конструкцию и цоколевку с автоматами горения серий LOA..., что позволяет производить быструю и легкую замену устаревших моделей без изменения электрической схемы.

Технические характеристики

• Напряжение питания: AC 220 В –15% / 240 В +10%
• Частота сети: 50...60 Гц ±6%
• Потребляемая мощность: 12 ВА
• Время предварительной вентиляции (t1): 11 с
• Предохранительное время (TSA): 10 с
• Время перед розжигом (t3): 2.5 с
• Тип датчика пламени: Фоторезистивный датчик QRB...
• Класс защиты корпуса: IP40 (при условии корректного монтажа)
• Диапазон рабочих температур: -5 °C до +60 °C
• Температура хранения: -20 °C до +70 °C
• Режим работы: Прерывистый (отключение минимум 1 раз в 24 часа)
• Монтажное положение: Произвольное

Топочный автомат Siemens LMO14.111C2 представляет собой современное и эффективное решение для автоматизации котельного оборудования. Его использование повышает безопасность эксплуатации, оптимизирует расход топлива и снижает затраты на обслуживание благодаря встроенным средствам диагностики.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.

Документ для LMO14.111C2

Полное обозначение присутствует в техническом описании Siemens. В разделе документации доступен оригинальный PDF с переходом на страницу 6. Условия подключения и применимость проверяйте по всему документу.
