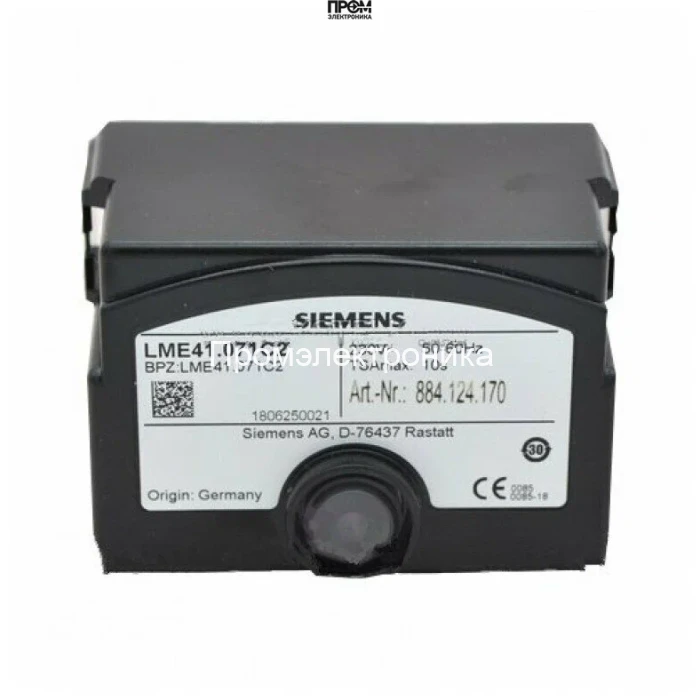

Топочный автомат Siemens LME41.071C2

Топочный автомат Siemens LME41.071C2: Техническое описание и область применения

Менеджер горения Siemens LME41.071C2 представляет собой передовой микропроцессорный автомат горения, разработанный для управления и контроля наддувных газовых горелок малой и средней мощности, функционирующих в прерывистом режиме. Это устройство является ключевым элементом системы безопасности и автоматизации котельного оборудования, теплогенераторов и промышленных установок, обеспечивая стабильный, экономичный и безопасный процесс сжигания топлива. Благодаря своей надежности и соответствию строгим европейским стандартам, LME41.071C2 является предпочтительным выбором для производителей горелочного оборудования и сервисных инженеров.

Блок управления горелкой LME41.071C2 осуществляет полный цикл автоматического запуска, контроля пламени во время работы и безопасного отключения горелки. Встроенный микропроцессор с высокой точностью отслеживает все временные интервалы и последовательность операций, что гарантирует воспроизводимость и стабильность рабочих циклов.

Ключевые функциональные возможности

• Микропроцессорное управление: Обеспечивает точное и надежное управление всеми этапами работы горелки, от предварительной вентиляции до поствентиляции.
• Контроль пламени: Осуществляется при помощи ионизационного электрода. Устройство непрерывно отслеживает наличие и стабильность пламени, мгновенно отключая подачу топлива при его погасании.
• Система самодиагностики: Встроенная функция контроля пониженного напряжения предотвращает запуск горелки при нестабильном электропитании, защищая компоненты системы.
• Информативная индикация: Многоцветный светодиодный индикатор (зеленый, желтый, красный) отображает текущий рабочий статус, а также предоставляет коды ошибок для быстрой диагностики неисправностей.
• Безопасность: Предусмотрен электрический дистанционный сброс блокировки, что повышает удобство эксплуатации и обслуживания системы.
• Ограничение циклов: Функция ограничения количества повторных запусков в случае сбоя предотвращает неконтролируемые попытки розжига.

Технические характеристики Siemens LME41.071C2

• Назначение: Для 1- или 2-ступенчатых газовых наддувных горелок.
• Режим работы: Прерывистый (минимум одно отключение каждые 24 часа).
• Напряжение питания: AC 220-240 В (-15% / +10%).
• Частота сети: 50/60 Гц (±6%).
• Время предварительной вентиляции (t1): 30 секунд.
• Предохранительное время безопасности (TSA): 3 секунды.
• Время перед розжигом (t3): 4 секунды.
• Время после розжига (t4): 7 секунд.
• Тип датчика пламени: Ионизационный электрод.
• Чувствительность (минимальный ток ионизации): 3 мкА.
• Потребляемая мощность: ~12 ВА.
• Класс защиты корпуса: IP40 (при монтаже на цоколь).
• Диапазон рабочих температур: от -20 °C до +60 °C.
• Соответствие стандартам: EN 298.

Преимущества и применение

Контроллер горения Siemens LME41.071C2 разработан для интеграции в современные отопительные системы, где требуется высокий уровень автоматизации и безопасности. Его используют в бытовых и промышленных котлах, тепловых пушках, воздухонагревателях и технологических установках. Основные преимущества модели:

• Высочайшая надежность: Продукт от Siemens, мирового лидера в области промышленной автоматизации, гарантирует долгий срок службы и безотказную работу.
• Оптимизация процесса горения: Точное соблюдение временных параметров способствует полному сгоранию топлива, повышению КПД установки и снижению вредных выбросов.
• Простота диагностики: Возможность считывания кодов ошибок и операционных данных через оптический интерфейс с помощью специального адаптера и программного обеспечения.

Выбор топочного автомата Siemens LME41.071C2 — это инвестиция в безопасность, эффективность и долговечность вашего теплового оборудования.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.

Документ для LME41.071C2

Полное обозначение присутствует в техническом описании Siemens. В разделе документации доступен оригинальный PDF с переходом на страницу 7. Условия подключения и применимость проверяйте по всему документу.
