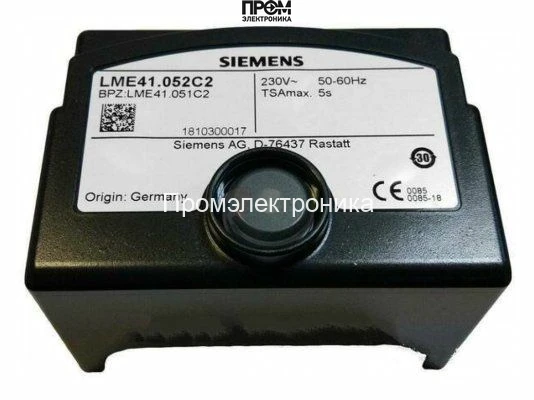

Топочный автомат Siemens LME41.052C2

Топочный автомат Siemens LME41.052C2 для горелок

Топочный автомат Siemens LME41.052C2 — это современный микропроцессорный менеджер горения, разработанный для управления и контроля наддувных газовых, жидкотопливных и комбинированных горелок малой и средней мощности (до 350 кВт) с прерывистым режимом работы. Устройство является ключевым элементом системы безопасности и автоматизации котельного оборудования, обеспечивая надежный розжиг, стабильное горение и безопасное отключение в соответствии с европейскими стандартами EN 298.

Произведенный компанией Siemens, мировым лидером в области автоматизации, этот блок управления горелкой сочетает в себе передовые технологии, высокую надежность и простоту интеграции. Модель LME41.052C2 предназначена для замены устаревших серий автоматов горения, предлагая расширенный функционал диагностики и повышенный уровень безопасности.

Ключевые особенности и преимущества LME41.052C2

• Универсальность применения: Разработан для работы с газовыми и жидкотопливными горелками, что делает его гибким решением для широкого спектра отопительных систем и технологических установок.
• Повышенная безопасность: Оснащен функцией контроля пониженного напряжения, что предотвращает нештатные ситуации при нестабильном электропитании. Автоматическая проверка реле давления воздуха перед запуском и во время работы гарантирует безопасную эксплуатацию.
• Надежный контроль пламени: Совместим с различными типами датчиков пламени, включая ионизационный электрод (при работе с газом) и ультрафиолетовые датчики Siemens QRA2, QRA4 или QRA10 (при работе с жидким топливом).
• Информативная диагностика: Встроенный многоцветный светодиодный индикатор (красный, желтый, зеленый) предоставляет детальную информацию о текущем состоянии работы, а также отображает коды ошибок для быстрой диагностики и устранения неисправностей.
• Стабильный запуск: Контролируемый прерывистый режим работы обеспечивает безопасный цикл розжига и горения, с возможностью как минимум одного контролируемого отключения каждые 24 часа.

Области применения

Менеджер горения Siemens LME41.052C2 является оптимальным выбором для автоматизации следующих типов оборудования:

• Водогрейные и паровые котлы малой и средней мощности.
• Теплогенераторы и воздухонагреватели.
• Промышленные печи и сушильные камеры.
• Газовые и комбинированные горелки в составе технологических линий.
• Модернизация существующих систем отопления с целью повышения безопасности и эффективности.

Технические характеристики

• Напряжение питания: AC 220 В -15% / 240 В +10%
• Частота сети: 50...60 Гц ±6%
• Собственное потребление: 12 ВА
• Время предварительной вентиляции (t1): 5 секунд
• Предохранительное время (TSA): 2 секунды
• Время перед розжигом (t3): 2.5 секунды
• Тип датчика пламени: Ионизационный электрод или УФ-датчик QRA...
• Минимальный ток ионизации: 3 мкА
• Класс защиты корпуса: IP40 (при правильном монтаже)
• Диапазон рабочих температур: -20 °C до +60 °C
• Монтажное положение: Произвольное

Функции безопасности и контроля

Автомат горения LME41.052C2 реализует полный цикл контроля для обеспечения безаварийной работы горелочного устройства. Перед каждым запуском система выполняет проверку на наличие постороннего света. В процессе работы осуществляется непрерывный мониторинг сигнала пламени и контроль работы реле давления воздуха. В случае срыва пламени во время работы, устройство автоматически выполняет попытку повторного розжига. Если розжиг не удался или пламя погасло, автомат блокирует подачу топлива и переходит в состояние аварии, сигнализируя о неисправности.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.

Документ для LME41.052C2

Полное обозначение присутствует в техническом описании Siemens. В разделе документации доступен оригинальный PDF с переходом на страницу 7. Условия подключения и применимость проверяйте по всему документу.
