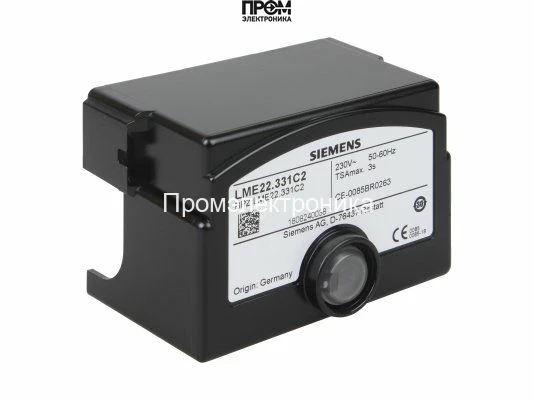

Топочный автомат Siemens LME22.331C2

Топочный автомат Siemens LME22.331C2 для горелок

Топочный автомат Siemens LME22.331C2 (Арт: 104010_2-FB) — это современный микропроцессорный менеджер горения, разработанный для управления и контроля наддувных газовых, жидкотопливных и комбинированных горелок малой и средней мощности. Устройство обеспечивает полностью автоматизированный, безопасный и эффективный процесс розжига и горения в прерывистом режиме работы, что делает его ключевым элементом в системах отопления и промышленных технологических установках.

Произведенный компанией Siemens, мировым лидером в области промышленной автоматизации, этот блок управления горелкой соответствует строгим европейским стандартам безопасности, включая EN 298, и гарантирует высочайший уровень надежности и долговечности.

Ключевые преимущества и функциональные особенности

• Универсальность применения: Автомат горения LME22.331C2 предназначен для работы с 1- или 2-ступенчатыми горелками. Он эффективно управляет как газовыми, так и жидкотопливными системами, а также комбинированными горелками, что обеспечивает гибкость при проектировании и модернизации котельного оборудования.
• Повышенный уровень безопасности: Встроенная система контроля давления воздуха с функциональной проверкой реле давления перед запуском и во время работы предотвращает запуск горелки при недостаточной тяге. Точно заданные временные интервалы для предварительной и пост-вентиляции гарантируют полное удаление остатков несгоревшего топлива из камеры сгорания.
• Информативная диагностика неисправностей: Устройство оснащено многоцветной светодиодной индикацией (красный, желтый, зеленый), которая предоставляет детальную информацию о текущем рабочем состоянии и точно диагностирует причину сбоя. Система кодирования с помощью цветных вспышек позволяет сервисному инженеру быстро определить причину неисправности, значительно сокращая время простоя оборудования.
• Надежный контроль пламени: Siemens LME22.331C2 осуществляет контроль пламени с помощью ионизационного электрода. Также возможна работа с ультрафиолетовыми датчиками пламени Siemens QRA... при использовании дополнительного модуля AGQ3…A27, что обеспечивает стабильное и безопасное обнаружение факела в любых условиях.
• Микропроцессорное управление: Использование микропроцессора обеспечивает высокую точность выдержки временных интервалов, стабильность параметров работы независимо от колебаний напряжения в сети и температуры окружающей среды, а также расширенные возможности для диагностики.

Технические характеристики Siemens LME22.331C2

• Производитель: Siemens
• Артикул: 104010_2-FB
• Модель: LME22.331C2
• Напряжение питания: AC 220-240 В (-15% / +10%)
• Частота сети: 50/60 Гц (±6%)
• Потребляемая мощность: ~12 ВА
• Режим работы: Прерывистый (не менее одного контролируемого отключения каждые 24 часа)
• Тип горелок: Газовые, жидкотопливные, комбинированные (1- или 2-ступенчатые) наддувные
• Время предварительной продувки (t1): 31 секунда
• Предохранительное время (t2): 3 секунды
• Датчики пламени: Ионизационный электрод или УФ-датчик QRA... (с модулем AGQ3...A27)
• Степень защиты корпуса: IP40 (при правильном монтаже)
• Диапазон рабочих температур: -20 °C до +60 °C
• Монтаж: Штекерное соединение, цоколь AGK11...

Области применения

Менеджер горения Siemens LME22.331C2 является оптимальным решением для автоматизации широкого спектра теплогенерирующего оборудования:

• Водогрейные и паровые котлы малой и средней мощности.
• Теплогенераторы и воздухонагреватели.
• Промышленные печи и сушильные камеры.
• Технологические установки, требующие автоматического контроля процесса горения.

Выбирая топочный автомат Siemens LME22.331C2, вы инвестируете в проверенную надежность, безопасность и эффективность работы вашего котельного и технологического оборудования. Продуманная конструкция и передовые алгоритмы управления обеспечивают стабильную и экономичную эксплуатацию на протяжении всего срока службы.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.

Документ для LME22.331C2

Полное обозначение присутствует в техническом описании Siemens. В разделе документации доступен оригинальный PDF с переходом на страницу 7. Условия подключения и применимость проверяйте по всему документу.
